Описание системы
Элементы и индикаторы передней
панели

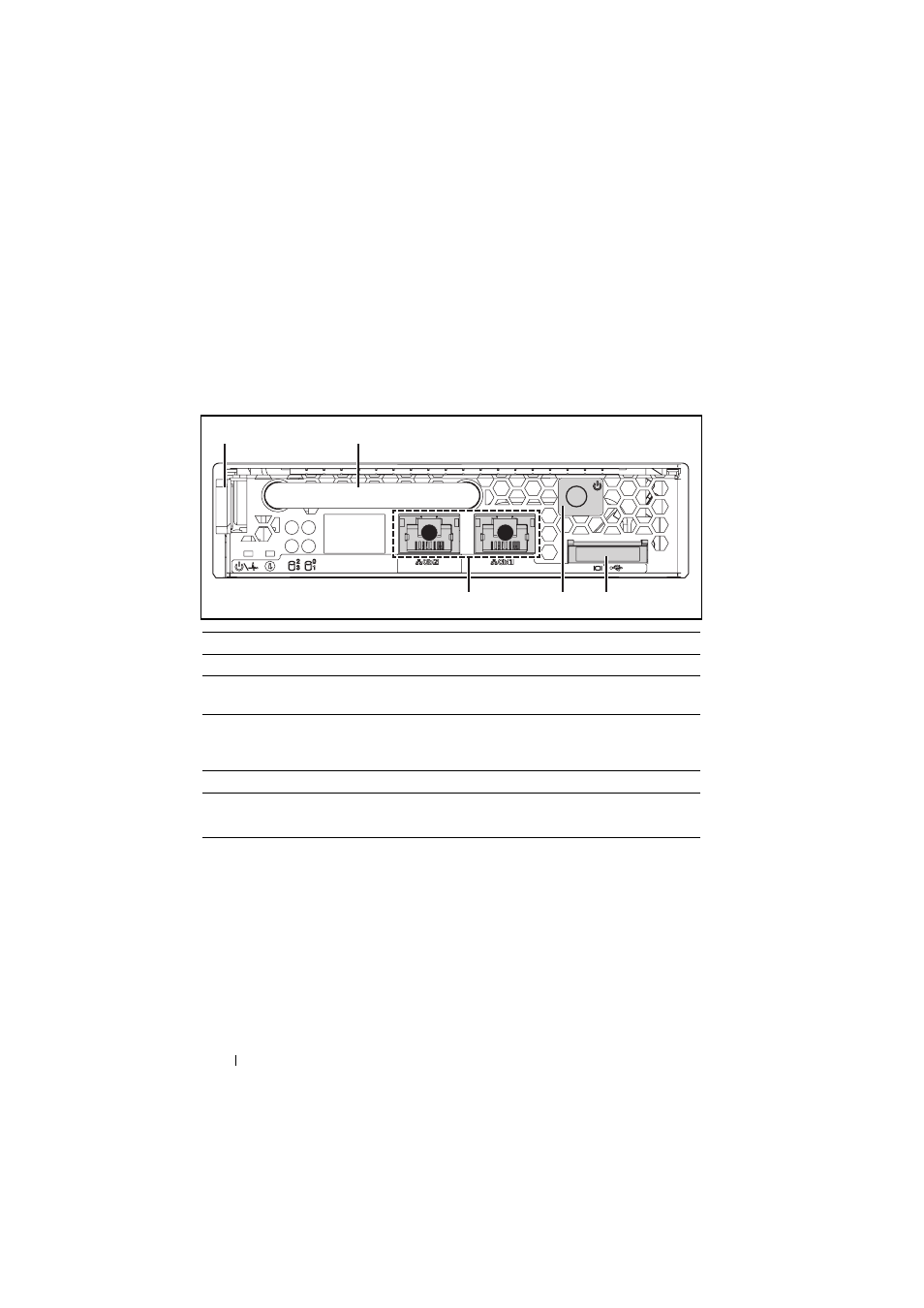

Рис. 1-1.
Элементы на передней панели (вид с поворотом против
часовой стрелки на 90
°)
Правила установки салазок
ПРИМЕЧАНИЕ: Dell PowerEdge C5000 — это блейд-сервер,
поддерживающий систему салазок Dell PowerEdge.
Следующие типы салазок доступны для установки в корпус PowerEdge
C5000:
• Система из 12 салазок
Дополнительные сведения см. в разделе «Конфигурация салазок» на стр. 51.
Номер Элемент
Описание
1
Защелка
Нажмите, чтобы извлечь салазки из корпуса.
2
Ручка
Удерживайте при извлечении салазок из
корпуса.
3
Разъем VGA/USB
Порт для подключения соответствующего
кабеля
(USB [2] и видео)
4
Кнопка питания
Выключатель питания салазок
5
Сетевые порты
Сетевой разъем 1 (10/100/1 гбит/с)
Сетевой разъем 2 (10/100/1 гбит/с)
3
4
5
2
1
1
2
