70
Установка компонентов системы

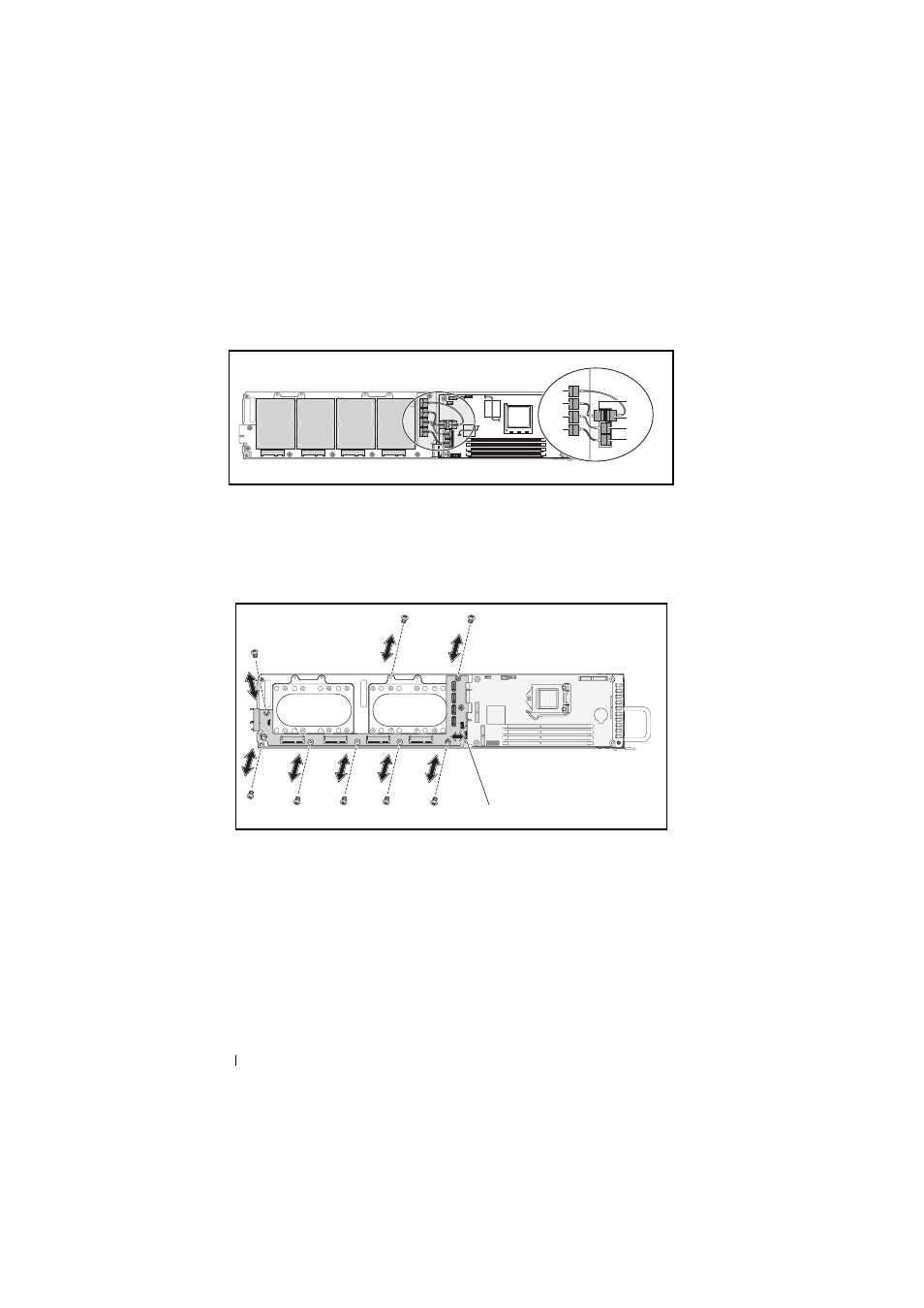

Рис. 3-14. Снятие и установка кабелей SATA для 2,5-дюймовых
жестких дисков
3 Открутите 8 винтов от платы жестких дисков. См. Рис. 3-15.
4 Отсоедините плату жестких дисков от системной платы, извлеките ее из
салазок. См. Рис. 3-15.
Рис. 3-15. Удаление и установка платы 2,5-дюймовых жестких дисков
HDD3 HDD3 HDD3
2.5” HDD 2.5” HDD 2.5” HDD
HDD2 HDD2 HDD2
2.5” HDD 2.5” HDD 2.5” HDD
HDD1 HDD1 HDD1
2.5” HDD 2.5” HDD 2.5” HDD
HDD3 HDD3 HDD3
HDD1
HDD1 HDD1
HDD2
HDD2 HDD2
SATA0 SATA0 SATA0
SATA3 SATA3 SATA3
SATA1 SATA1 SATA1
HDD0 HDD0 HDD0
SATA2 SATA2 SATA2
HDD0 HDD0 HDD0
2.5” HDD 2.5” HDD 2.5” HDD
1
