Установка компонентов системы
55
На системной плате для установки модулей памяти предусмотрено 4 разъема,
объединенные в 2 канала. См. «Разъемы на системной плате C5125» на
стр. 97 для получения сведений о расположении модулей памяти.
Выполните следующие инструкции для установки модулей памяти:
1 Правильно расположение модуль памяти в разъеме DIMM. Обратите
внимание на положение выреза и выступа, см. Рис. 3-4.
2 Вставьте торцевой разъем модуля памяти в разъем DIMM. Надавите на
модуль памяти, чтобы защелки разъема DIMM поднялись вверх и
зафиксировали модуль памяти.
Поддерживаемая конфигурация DIMM
Следующая конфигурация DIMM поддерживается в системе C5125.

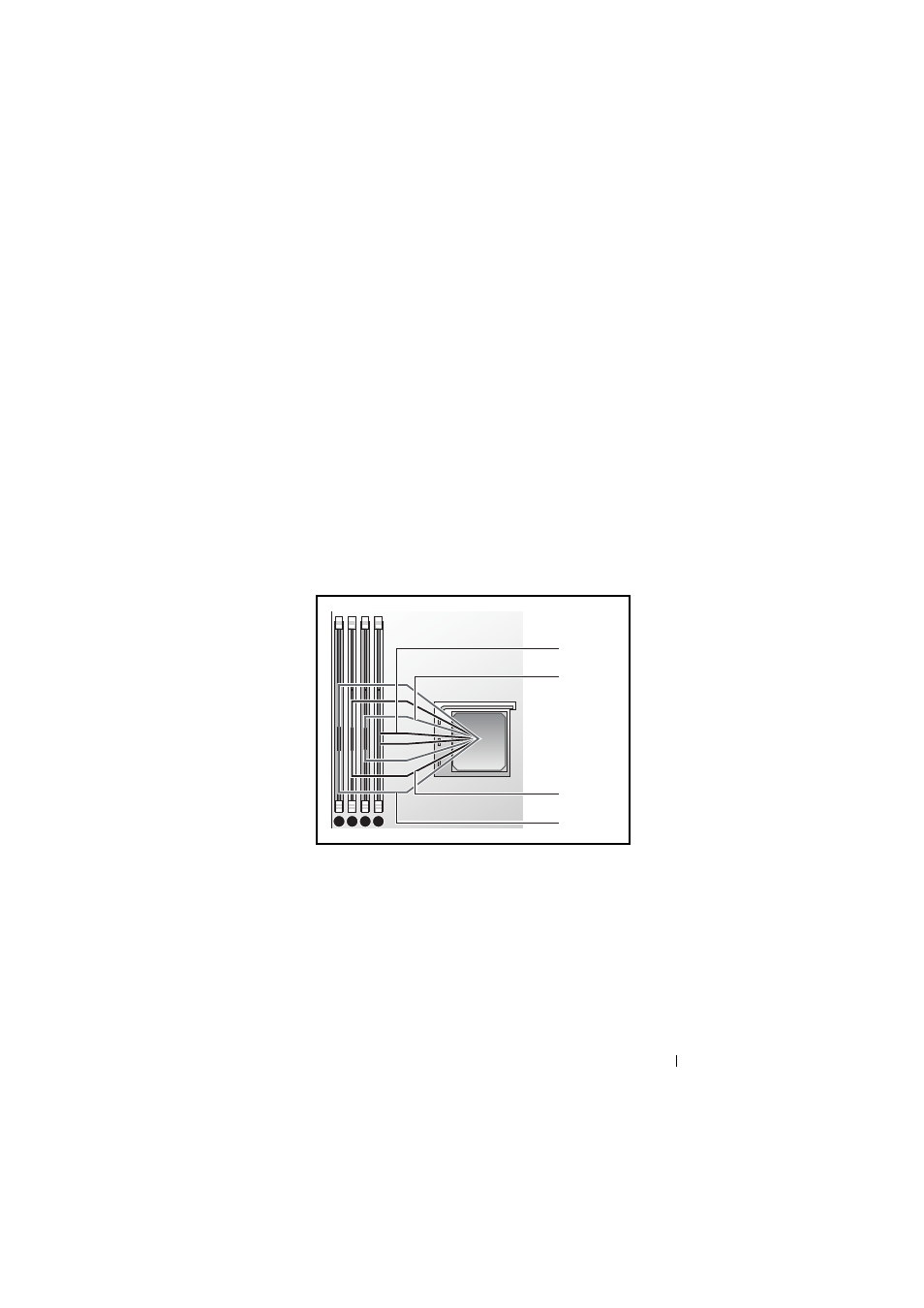

Рис. 3-5.
Конфигурация разъемов DIMM
B1 A1 B0 A0
DIMM_A0
DIMM_B0
DIMM_A1
DIMM_B1
