Установка компонентов системы
Внутри системы

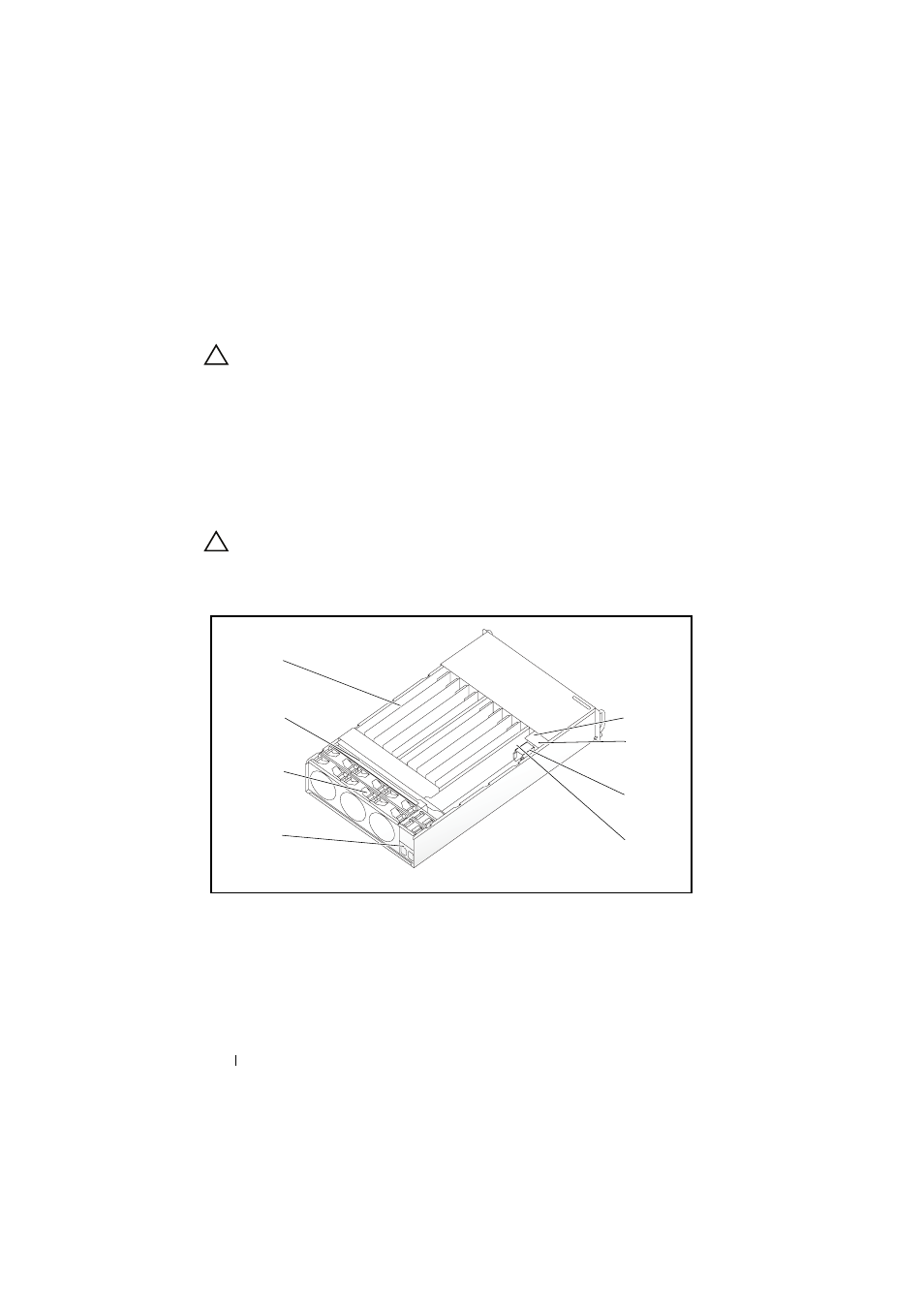

Рис. 3-1.
Внутри системы
ВНИМАНИЕ: Многие виды ремонта может выполнять только
сертифицированный специалист по обслуживанию.
Пользователь может устранять неисправности и выполнять
простой ремонт только в том случае, если это указано в
документации по изделиям Dell, инструкциях интерактивной
справки или телефонной службы компании Dell. Гарантия не
распространяется на любые повреждения вследствие
несанкционированного технического обслуживания.
Ознакомьтесь с инструкциями по технике безопасности,
поставляемые с устройством, и строго соблюдайте их.
ВНИМАНИЕ: Данная система должна работать с установленной
крышкой для правильного охлаждения.
1
Салазки (12)
2 Задняя плата
3
Блок вентиляторов
4 Кронштейн разъема питания
5
Блок питания 1
6 Блок питания 2
7
Плата распределения питания 1
8 Плата распределения питания 2
1
2
3
4
5
7
6
8
