Краткий справочник

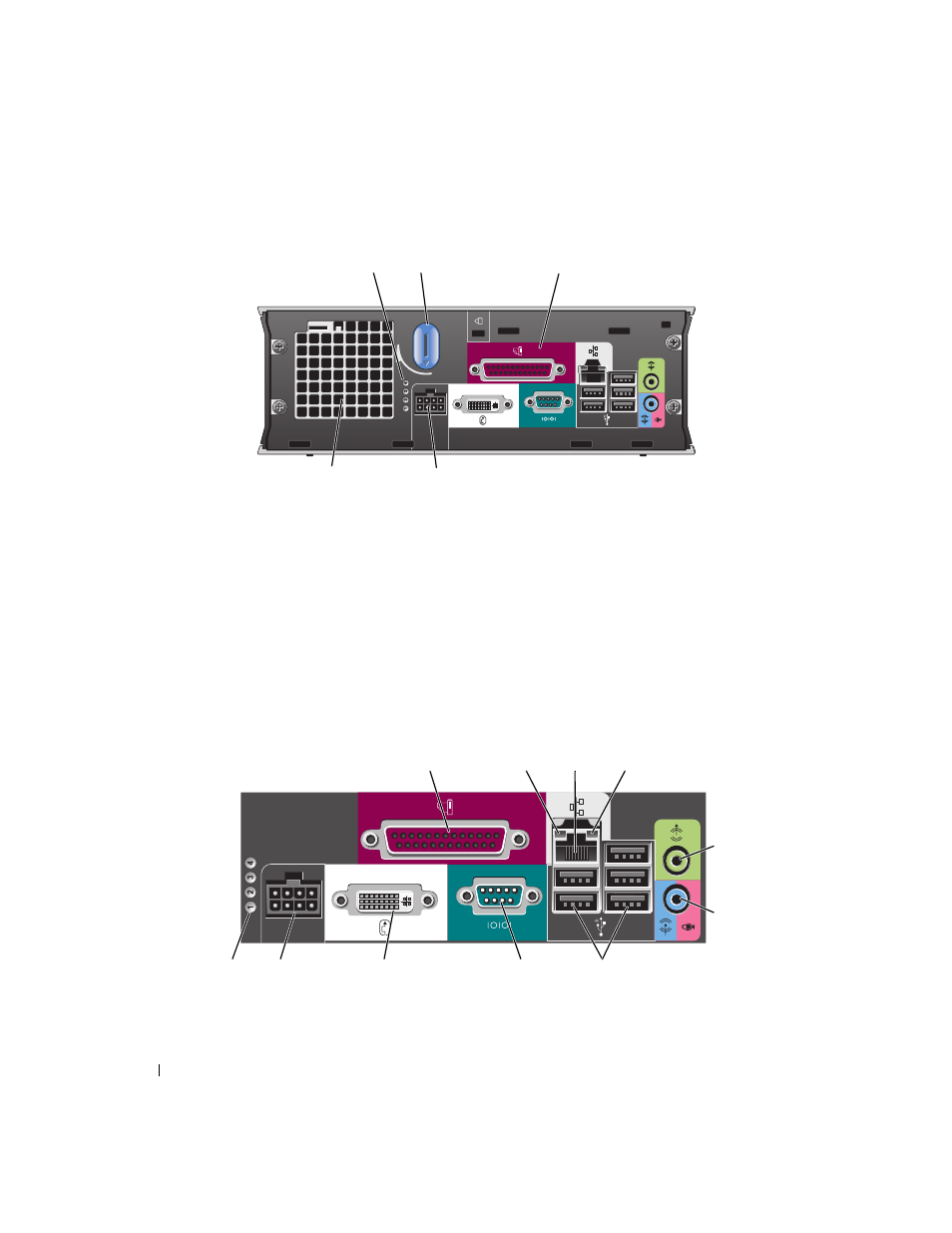

Сверхкомпактный компьютер — вид сзади
Сверхкомпактный компьютер — разъемы на задней панели
1
диагностические светодиоды Описание кодов индикаторов, помогающих в устранении
неисправностей компьютера, см. в разделе «Индикаторы
2
рукоятка крышки компьютера Поверните эту рукоятку по часовой стрелке, чтобы снять крышку.
3
разъемы на задней панели
Разъемы компьютера (см. раздел «Сверхкомпактный компьютер —
разъемы на задней панели» на стр. 262).
4
разъем питания
Для подключения кабеля питания.
5
вентиляционные отверстия
Вентиляционные отверстия предотвращают перегрев компьютера.
Для обеспечения надлежащей вентиляции не блокируйте эти
вентиляционные отверстия.
2
3
1
4
5
2
1
3
4
9
5
6
10
7
8
11
1
разъем параллельного
порта
К разъему параллельного порта подключается параллельное устройство, например
принтер. USB-принтер следует подключать к разъему USB.
