Инструкция по эксплуатации Dell Latitude E5520M
Страница 4
14. считыватель отпечатков пальцев
(заказывается дополнительно)
15. переключатель беспроводной
связи
16. индикаторы состояния питания и
аккумулятора
17. кнопки сенсорной панели (2)
18. сенсорная панель
19. кнопки микроджойстика (3)
20. микроджойстик (заказывается
дополнительно
)
21. клавиатура
22. индикаторы состояния устройств
23. кнопки регулировки громкости

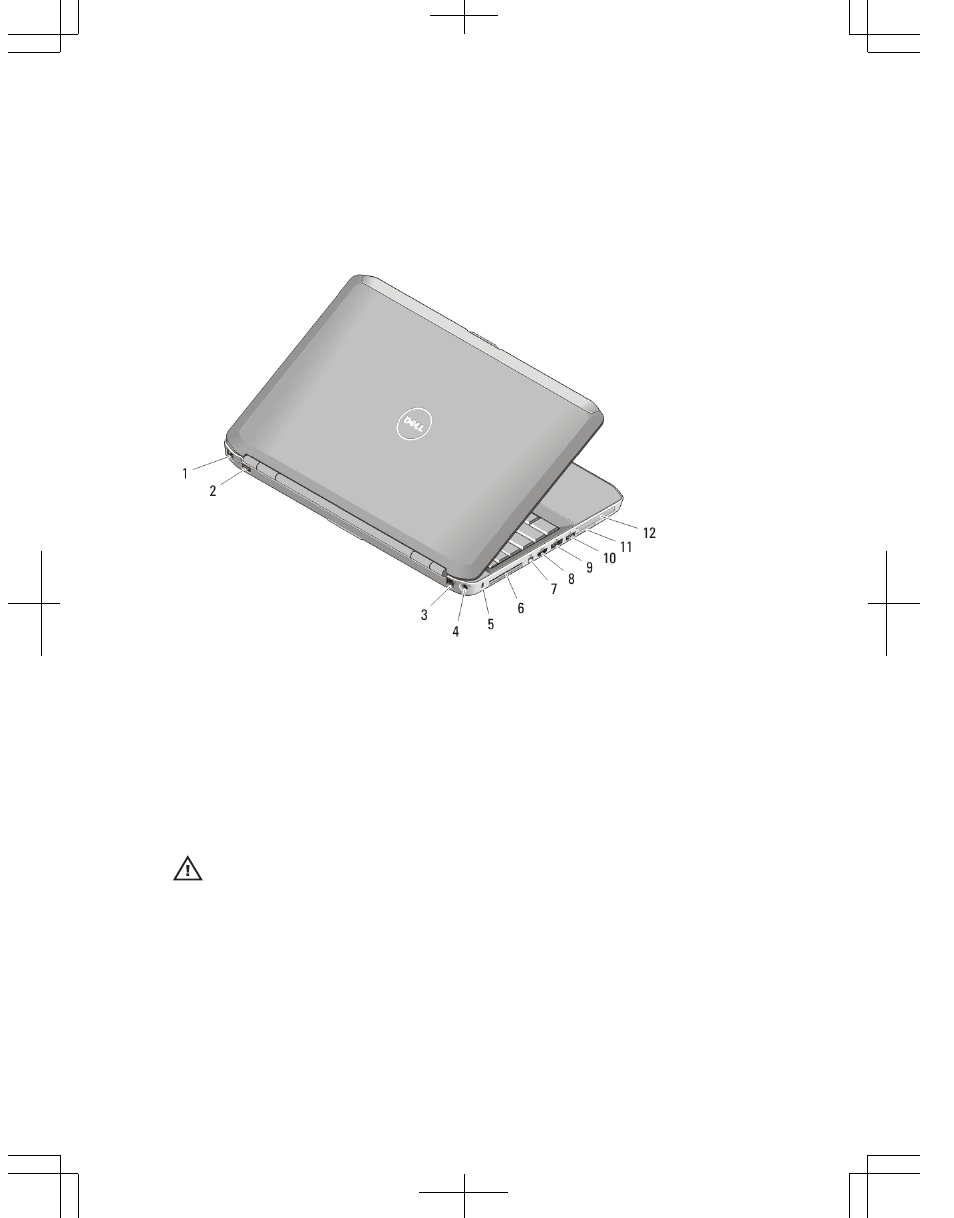

Рисунок
4. Вид сзади
1. сетевой разъем
2. разъем USB 2.0
3. модемный разъем (заказывается
дополнительно
)
4. разъем питания
5. гнездо защитного троса
6. вентиляционные отверстия
7. разъем IEEE 1394a
8. разъем HDMI
9. разъем eSATA/USB 2.0
10. разъем USB 2.0
11. слот карты Secure Digital (SD)
12. слот ExpressCard
ПРЕДУПРЕЖДЕНИЕ
: Не закрывайте вентиляционные отверстия, не
вставляйте
в них посторонние предметы и следите, чтобы в них не
накапливалась
пыль. Не держите работающий компьютер Dell в местах с
плохой
вентиляцией, например в закрытом портфеле. Недостаточная
вентиляция
может привести к повреждению компьютера или пожару.
Вентилятор
включается только при нагревании компьютера.
Работающий
вентилятор шумит, что является нормальным и не
указывает
на неисправность вентилятора или компьютера.
4
