Назад на страницу содержания



Cистемная плата в сборе

Dell™ Vostro™ 1510 Руководство по обслуживанию



Извлечение системной платы в сборе



Установка системной платы в сборе


Микросхема

BIOS системной платы содержит метку производителя, которая видна также на ярлыке со штриховым кодом, расположенным на основании

компьютера

. Запасной комплект для системной платы включает носитель с утилитой для переноса метки производителя на запасную системную плату.

 Извлечение системной платы в сборе





1.

Выполните инструкции

, описанные в разделе

Перед началом работы с компьютером

.




2.

Извлеките все платы или заглушки

, установленные в слоте ExpressCard и слоте для плат «8-в-1».




3.

Извлеките жесткий диск

(см.

Извлечение жесткого диска

).




4.

Извлеките плату беспроводной локальной сети

(WLAN) (см.

Извлечение платы

WLAN

).




5.

Снимите вентилятор

(см.

Извлечение вентилятора

).




6.

Снимите шарнирную крышку

(см.

Снятие шарнирной крышки

).




7.

Снимите клавиатуру

(см.

Извлечение клавиатуры

).




8.

Снимите дисплей в сборе

(см.

Извлечение дисплея в сборе

).




9.

Снимите подставку для рук

(см.

Снятие подставки для рук

).




10.

Извлеките оптический дисковод

(см.

Извлечение оптического дисковода

).




11.

Отсоедините кабель дочерней платы

1394/USB от системной платы.




12.

Извлеките три винта

M2,5 x 5 мм из верхней части системной платы.




13.

Приподнимите правый край системной платы

, а затем осторожно приподнимите всю системную плату, извлекая ее из компьютера.





ПРЕДУПРЕЖДЕНИЕ

.

Перед началом следующей процедуры выполните инструкции по технике безопасности

, предоставляемые вместе с

компьютером

.

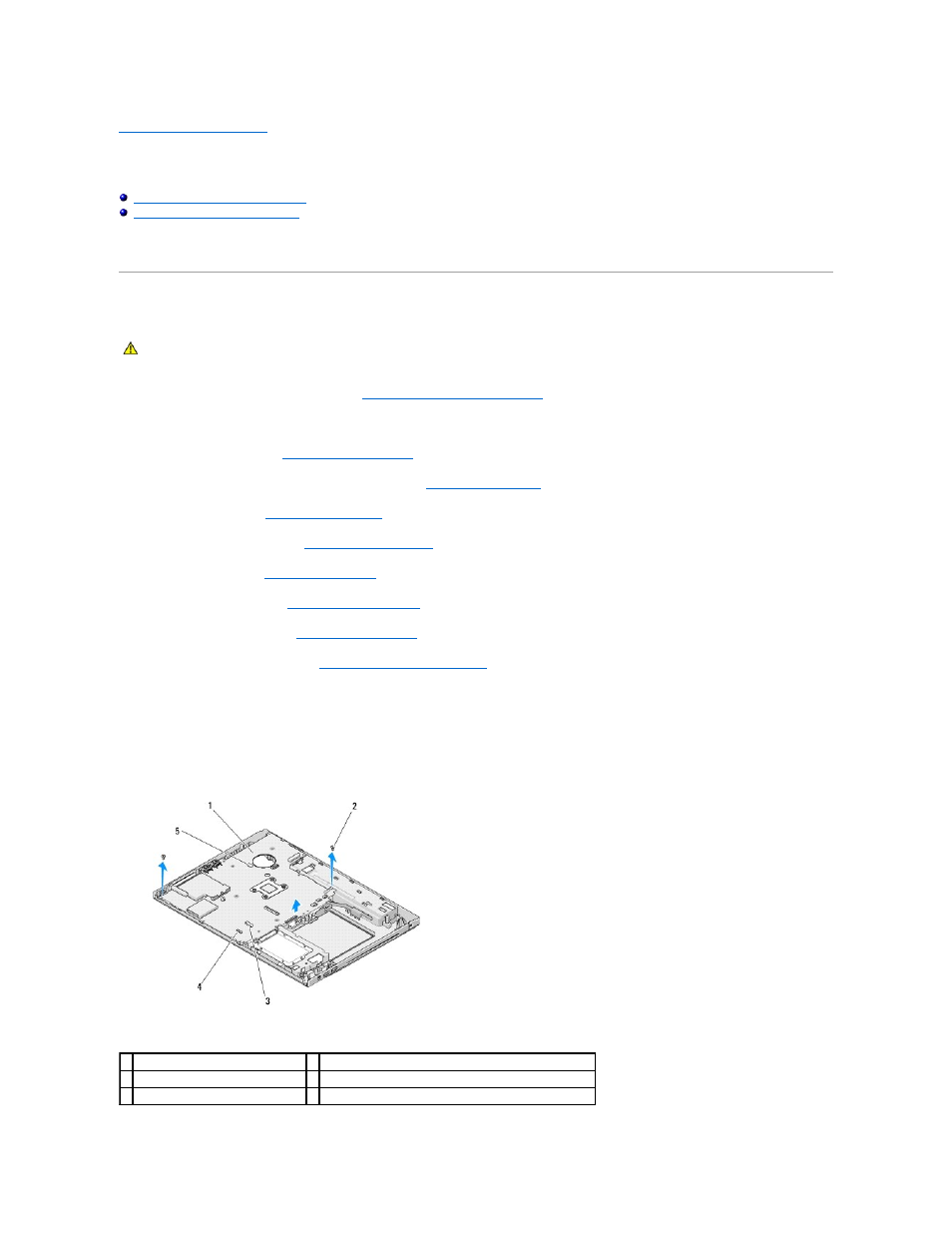

1 системная плата

2 винты системной платы M2,5 x 5 мм (3)

3 разъем кабеля дочерней платы USB 4 разъем кабеля платы с поддержкой технологии Bluetooth

5 разъем кабеля динамика
