Панели кнопки питания и мультимедийных кнопок
Dell™ Vostro™ 1510 Руководство по обслуживанию
Извлечение панелей кнопки питания и мультимедийных кнопок
Установка панелей кнопки питания и мультимедийных кнопок
Извлечение панелей кнопки питания и мультимедийных кнопок
1. Выполните процедуры , описанные в разделе Перед началом работы с компьютером .
2. Снимите шарнирную крышку (см. Снятие шарнирной крышки ).
3. Снимите клавиатуру (см. Извлечение клавиатуры ).
4. Отсоедините кабель панели мультимедийных кнопок от системной платы .
5. Извлеките винт M2 x 3 мм, фиксирующий панель кнопки питания на подставке для рук.
6. Извлеките винт M2 x 3 мм, фиксирующий панель мультимедийных кнопок на подставке для рук.
7. Сдвиньте панель кнопки питания влево и приподнимите панели кнопки питания и мультимедийных кнопок , извлекая их из компьютера одним
движением .
8. Отсоедините кабель панели кнопки питания от разъема , расположенного снизу панели мультимедийных кнопок.
Установка панелей кнопки питания и мультимедийных кнопок
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению операций данного раздела , выполните указания по безопасности,
предоставляемые вместе с компьютером .
ВНИМАНИЕ . Панель кнопки питания и мультимедийных кнопок следует извлекать и устанавливать как единое целое .

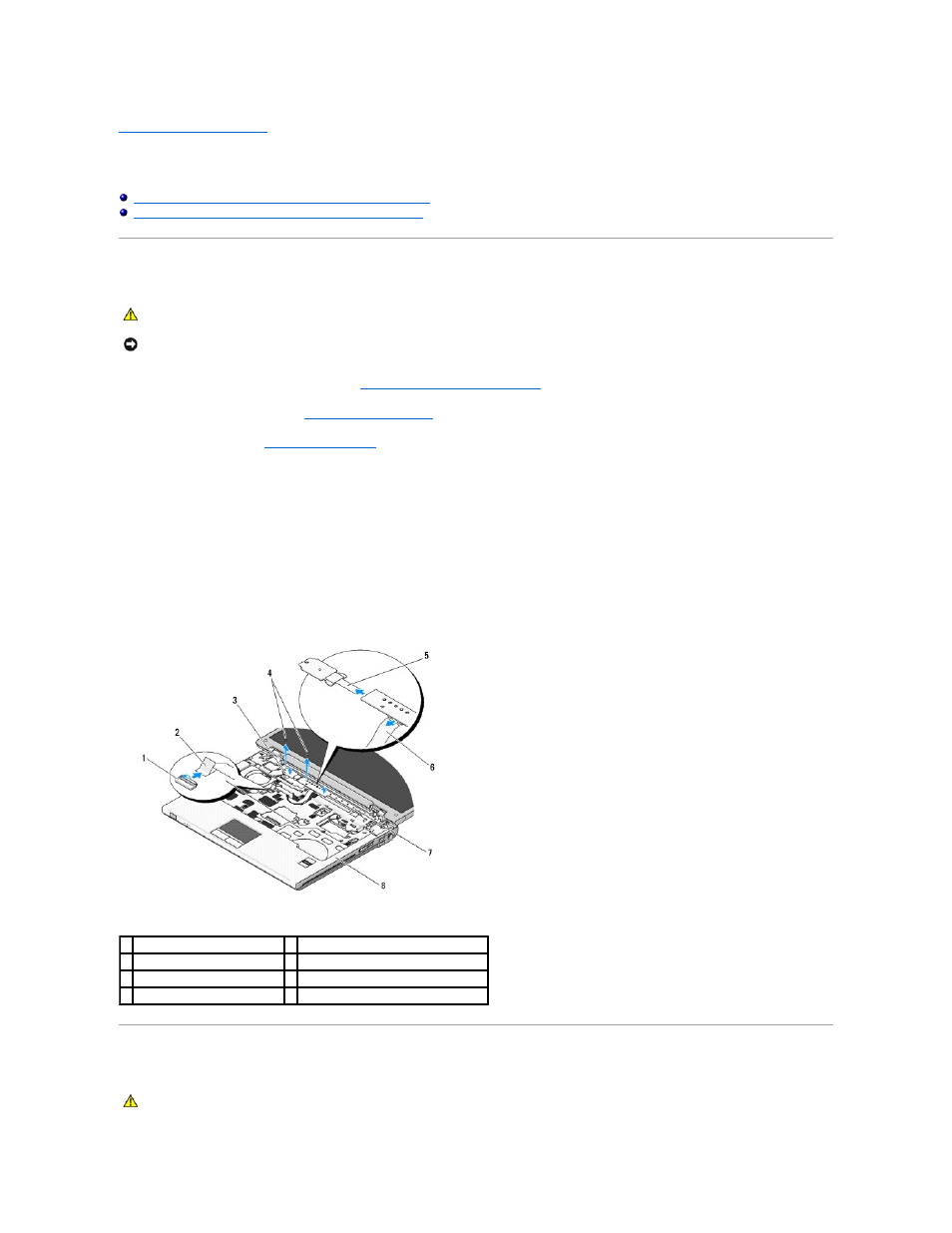

1 разъем на системной плате 2 кабель панели мультимедийных кнопок
3 панель кнопки питания 4 винты M2 x 3 мм (2)
5 кабель панели кнопки питания 6 кабель панели мультимедийных кнопок
7 мультимедийная панель 8 подставка для рук
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению операций данного раздела , выполните указания по безопасности,
предоставляемые вместе с компьютером .
