Назад на страницу содержания



Вентилятор

Dell™ Vostro™ 1510 Руководство по обслуживанию



Извлечение вентилятора



Обратная установка вентилятора

 Извлечение вентилятора





1.

Выполните инструкции

, описанные в разделе

Перед началом работы с компьютером

.




2.

Ослабьте два винта

, фиксирующие крышку отсека памяти (См. в разделе

Извлечение модуля памяти

 иллюстрацию крышки модуля памяти

).




3.

Выдвиньте крышку из отсека и отложите ее в сторону

.




4.

Извлеките три винта

M2,5 x 5 мм, фиксирующие вентилятор на основании компьютера.




5.

Отсоедините разъем вентилятора от разъема системной платы и снимите вентилятор

.





 Обратная установка вентилятора



Данная процедура предполагает завершение процедуры извлечения

Извлечение вентилятора

.



1.

Совместите резьбовые отверстия вентилятора с отверстиями в основании компьютера

.




2.

Установите три винта

M2,5 x 5 мм для фиксации вентилятора на основании компьютера.




3.

Подсоедините разъем вентилятора к разъему системной платы

.




4.

Установите крышку модуля памяти на место и затяните винты

.

ПРЕДУПРЕЖДЕНИЕ

.

Перед началом следующей процедуры выполните инструкции по технике безопасности

, предоставляемые вместе с

компьютером

.

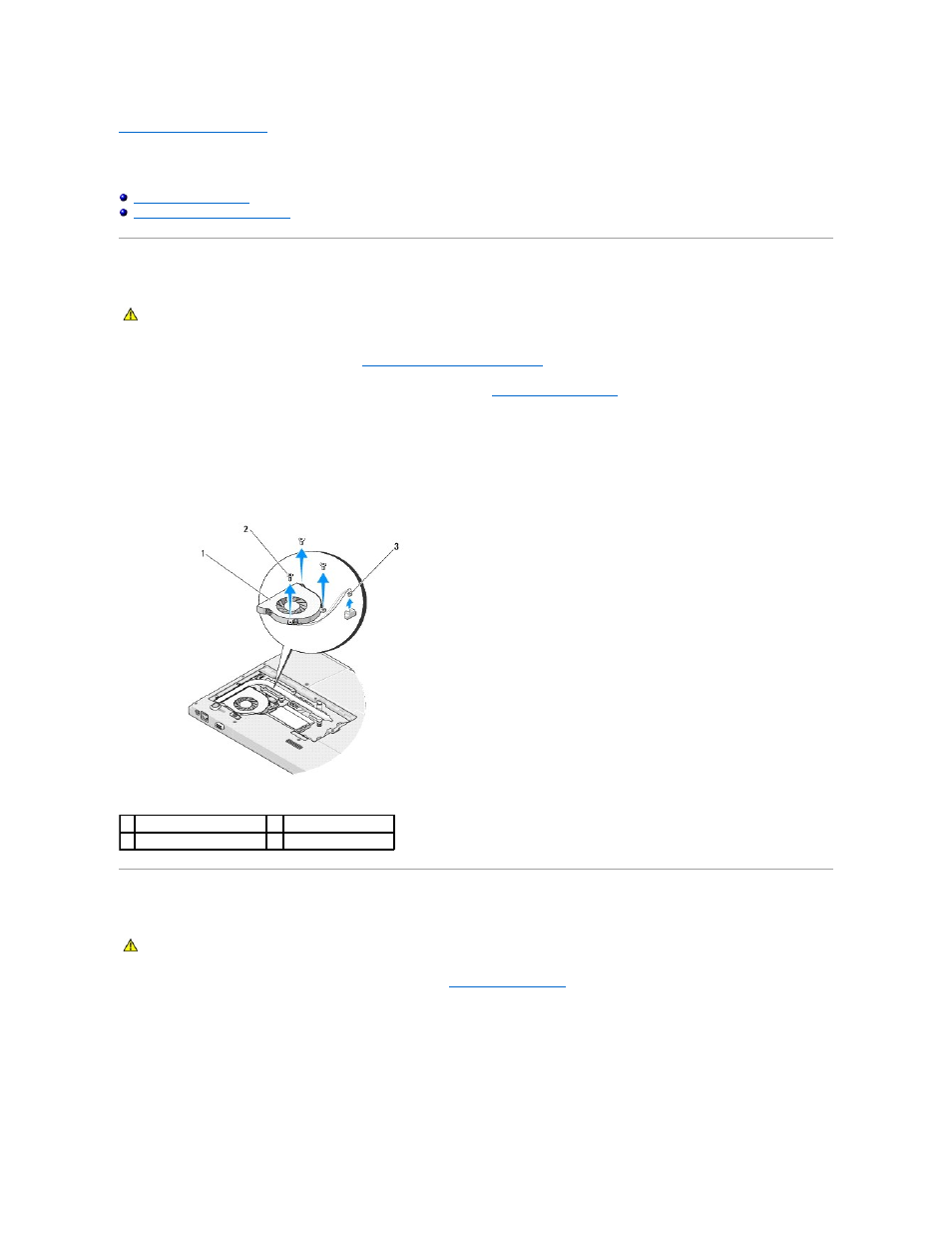

1 вентилятор

2 винты M2,5 x 5 мм (3)

3 разъем вентилятора





ПРЕДУПРЕЖДЕНИЕ

.

Перед началом следующей процедуры выполните инструкции по технике безопасности

, предоставляемые вместе с

компьютером

.
