11. Приподнимая дисплей в сборе , снимите его с компьютера.
Обратная установка дисплея в сборе
Данная процедура предполагает завершение процедуры извлечения Извлечение дисплея в сборе .
1. Совместите шарниры дисплея с отверстиями в основании компьютера , затем опустите дисплей, чтобы он установился на место.
2. Последовательно установите четыре винта M2,5 x 5 мм в основание дисплея в сборе.
3. Проложите кабель дисплея и антенные кабели под пластмассовыми язычками подставки для рук .
4. Протяните антенные кабели через отверстия в подставке для рук и основании компьютера .
5. Подсоедините кабель дисплея к разъему кабеля дисплея на системной плате .
6. Последовательно установите четыре винта M2,5 x 5 мм в основание дисплея в сборе.
7. Установите клавиатуру (см. Обратная установка клавиатуры ).
8. Установите шарнирную крышку (см. Обратная установка шарнирной крышки ).
9. Закройте дисплей и переверните компьютер вверх дном .
10. Установите винт M2,5 x 8 мм, который прикрепляет дисплей в сборе к одному углу компьютера.
11. Установите плату беспроводной локальной сети (WLAN) (см. Обратная установка платы WLAN ).
12. Установите крышку жесткого диска . См. в разделе Извлечение жесткого диска иллюстрацию крышки жесткого диска .
лучшего доступа к антенным кабелям может потребоваться перевернуть компьютер вверх дном и снять крышку отсека жесткого диска и крышку
модуля памяти
.

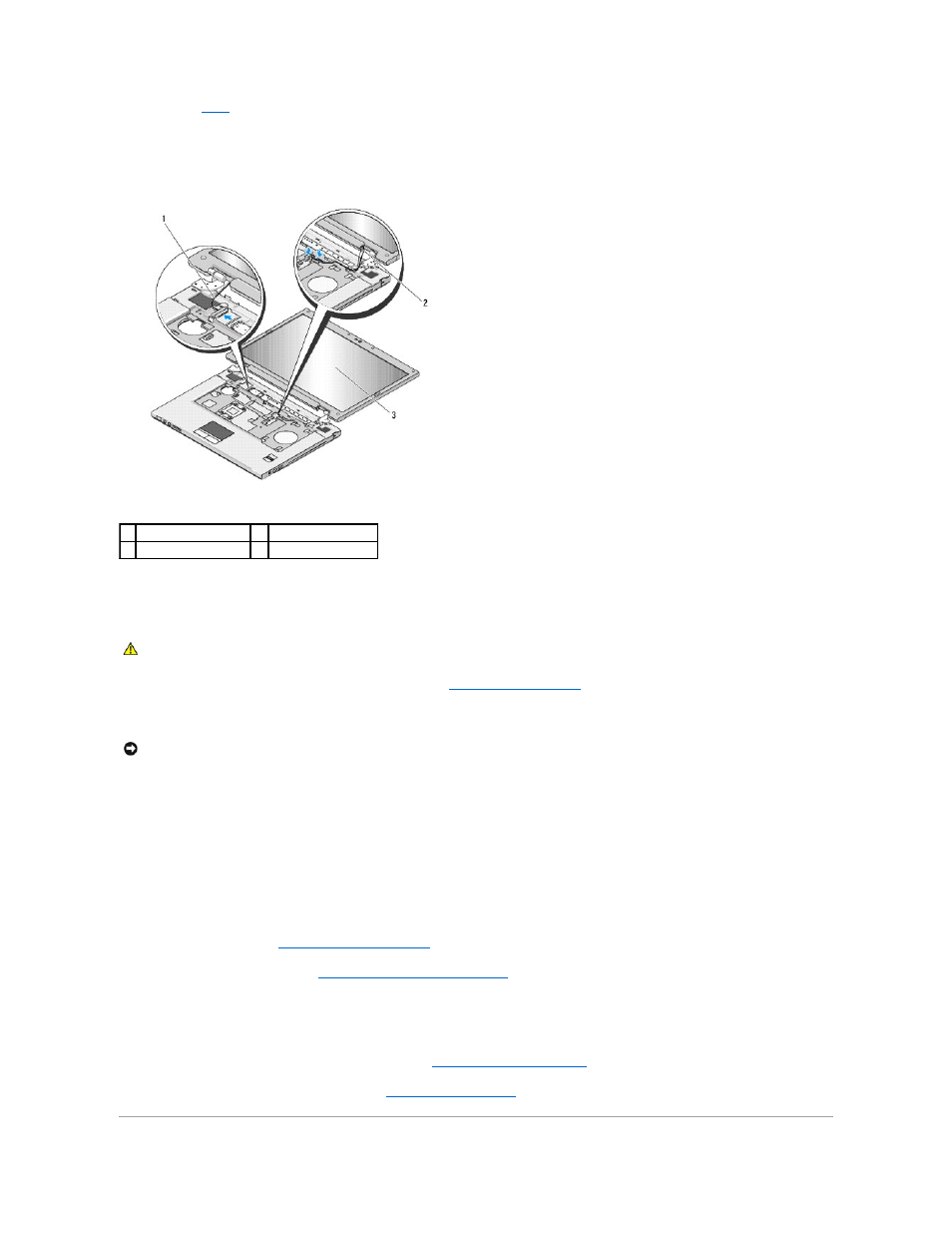

1 кабель дисплея 2 антенные кабели
3 дисплей в сборе
ПРЕДУПРЕЖДЕНИЕ . Перед началом следующей процедуры выполните инструкции по технике безопасности , предоставляемые вместе с
компьютером .
ВНИМАНИЕ . Убедитесь , что кабель дисплея и антенные кабели правильно проложены и зафиксированы под пластмассовыми язычками подставки
для рук .
