Дисплей

Dell™ Vostro™ 1510 Руководство по обслуживанию



Дисплей в сборе



Лицевая панель дисплея



Инвертор дисплея



Панель дисплея



Кабель дисплея



Блок камеры и микрофона

 Дисплей в сборе



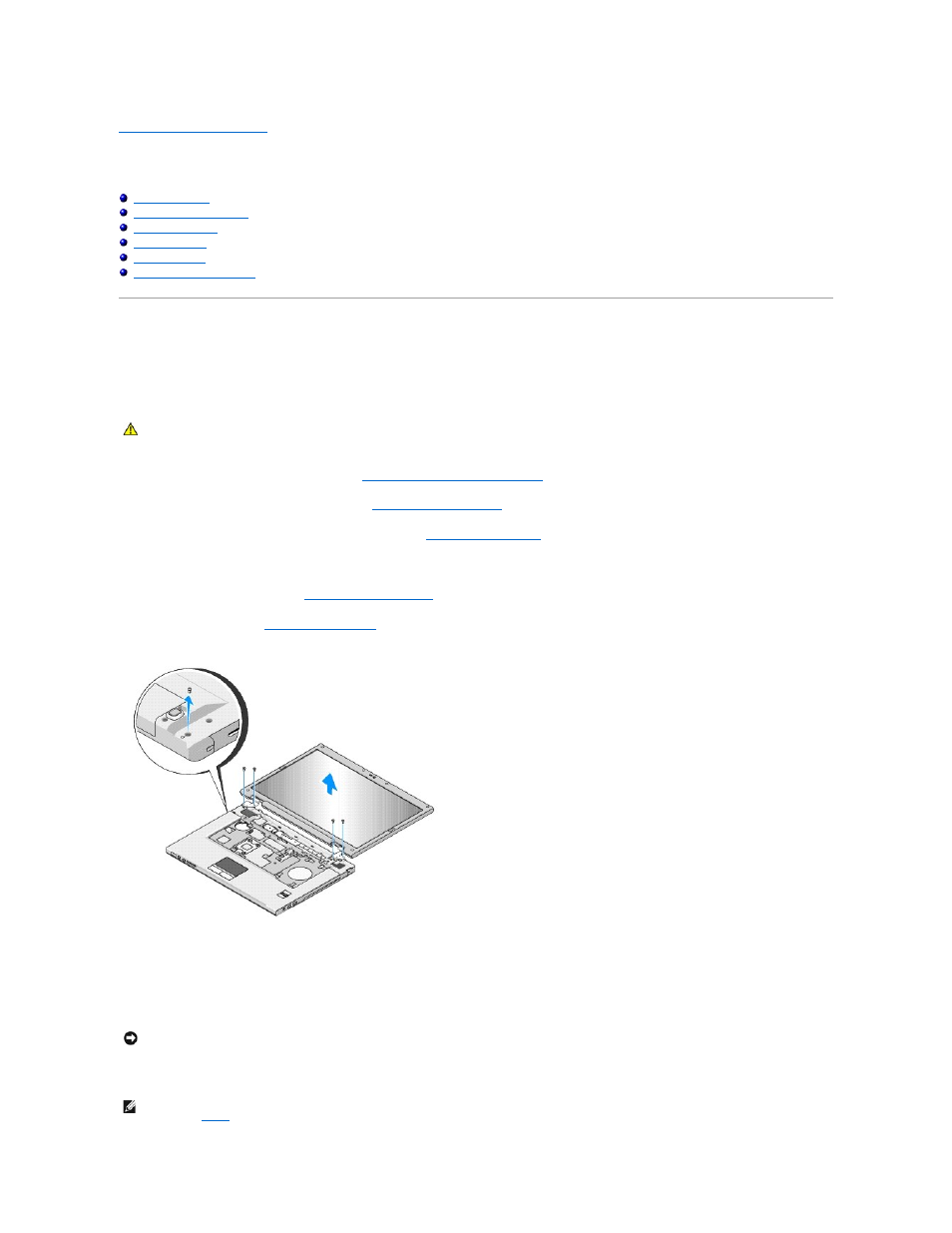

Извлечение дисплея в сборе





1.

Выполните инструкции

, описанные в разделе

Перед началом работы с компьютером

.




2.

Снимите крышку жесткого диска

. См. в разделе

Извлечение жесткого диска

 иллюстрацию крышки жесткого диска

.




3.

Извлеките плату беспроводной локальной сети

(WLAN) (см.

Извлечение платы

WLAN

).




4.

Извлеките винт

M2,5 x 8 мм, который прикрепляет дисплей в сборе к одному углу компьютера.




5.

Снимите шарнирную крышку

(см.

Снятие шарнирной крышки

).




6.

Снимите клавиатуру

(см.

Извлечение клавиатуры

).





7.

Последовательно извлеките четыре пронумерованные винта

M2,5 x 5 мм из основания дисплея в сборе.




8.

Отсоедините кабель дисплея от разъема кабеля дисплея на системной плате

.




9.

Приподнимите кабель дисплея и антенные кабели из

-под язычков подставки для рук.



10.

Плавным движением потяните за антенные кабели

, извлекая их из-под подставки для рук.

ПРЕДУПРЕЖДЕНИЕ

.

Перед началом следующей процедуры выполните инструкции по технике безопасности

, предоставляемые вместе с

компьютером

.

ВНИМАНИЕ

.

Убедитесь

, что кабель дисплея и антенные кабели не оказались зажатыми под пластмассовыми язычками подставки для рук.

ПРИМЕЧАНИЕ

.

Антенные кабели больше не прикреплены к плате беспроводной локальной сети

(WLAN), которая была извлечена при

выполнении

Шаг

3

данной процедуры. Несмотря на то, что кабели отсоединены, их может быть сложно извлечь из-под подставки для рук. Для
