Данная процедура предполагает завершение процедуры извлечения

Извлечение модуля процессора

.



1.

Совместите угол модуля процессора с выводом

1 с углом гнезда с нулевым усилием сочленения с выводом 1, затем вставьте модуль процессора.

Если модуль процессора правильно установлен

, все четыре угла совмещаются на одинаковой высоте. Если один угол модуля или более выше, чем

другие

, модуль не установлен правильно.







2.

Затяните гнездо с нулевым усилием сочленения

, поворачивая кулачковый винт по часовой стрелке для фиксации процессора на системной плате.





3.

Установите блок радиатора процессора

(см.

Установка блока радиатора процессора

).




4.

Установите вентилятор

(см.

Обратная установка вентилятора

).




5.

Установите крышку модуля памяти на место и затяните винты

.

Назад на страницу содержания



ВНИМАНИЕ

.

Не касайтесь контактной колодки процессора

. Во избежание прерывистого контакта между кулачковым винтом и процессором при

поворачивании кулачкового винта прижмите и удерживайте основание процессора

, на котором монтируется контактная колодка.

ВНИМАНИЕ

.

Перед установкой модуля процессора убедитесь

, что кулачковый фиксатор находится в полностью открытом положении.

Правильная установка модуля в гнездо с нулевым усилием сочленения не требует применения силы

. Неправильная установка модуля процессора

может привести к прерывистому контакту или неустранимому повреждению микропроцессора и гнезда с нулевым усилием сочленения

.

ПРИМЕЧАНИЕ

.

При установке нового процессора в комплекте в вашем распоряжении будет новый блок радиатора

, включающий прикрепленную

термоохлаждающую накладку

, либо новая термоохлаждающая накладка поставляется вместе с технологическим листком, на котором показан

правильный способ установки

.

ПРИМЕЧАНИЕ

.

Угол модуля процессора с выводом

1 имеет треугольник, совмещаемый с треугольником, расположенным на углу с выводом 1

гнезда с нулевым усилием сочленения

.

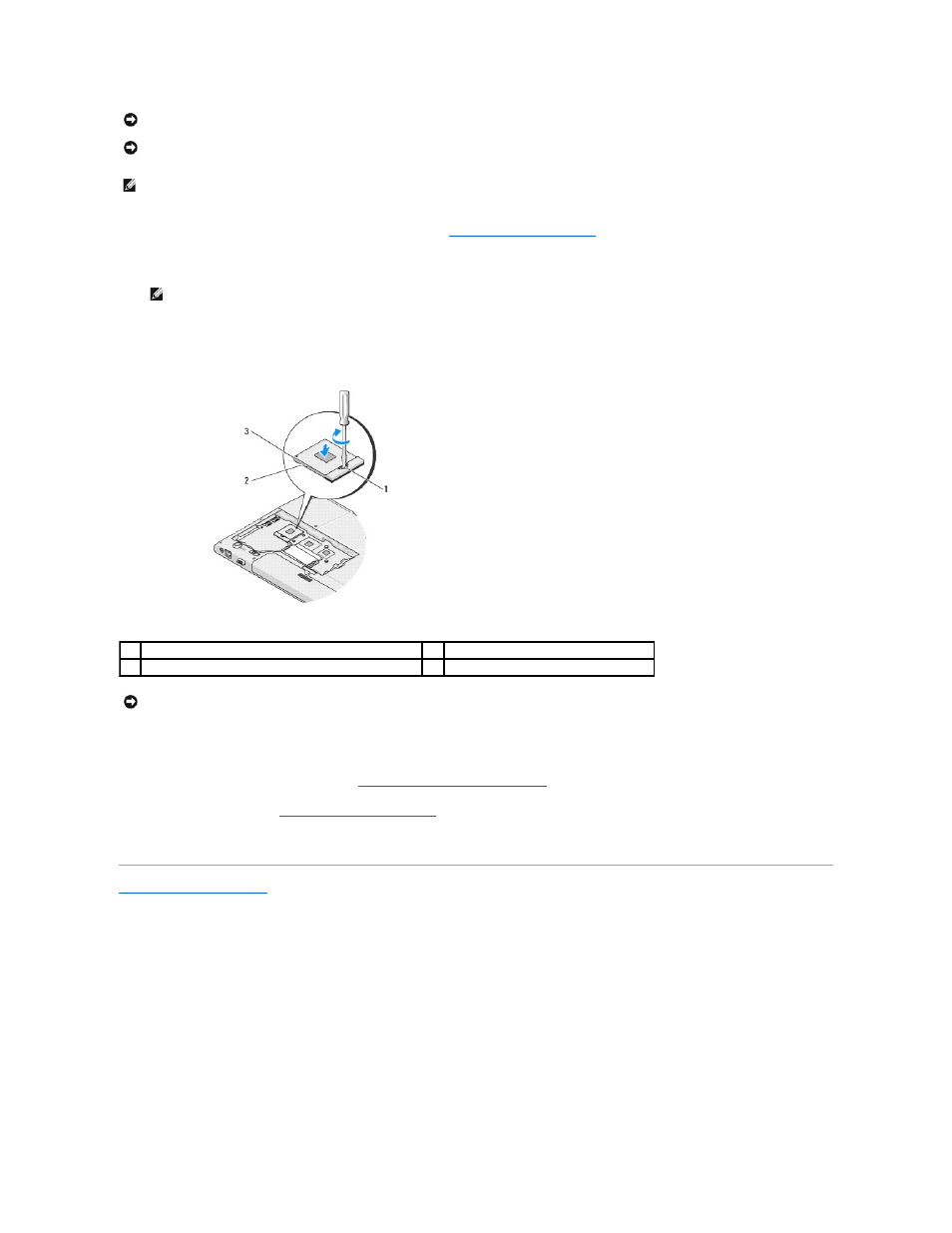

1

кулачковый винт гнезда с нулевым усилием сочленения

2

гнездо с нулевым усилием сочленения

3

угол с выводом

1





ВНИМАНИЕ

.

Во избежание повреждения процессора держите отвертку перпендикулярно процессору при повороте кулачкового винта

.
