Назад на страницу содержания



Модуль процессора

Dell™ Vostro™ 1510 Руководство по обслуживанию



Извлечение модуля процессора



Установка модуля процессора

 Извлечение модуля процессора





1.

Выполните инструкции

, описанные в разделе

Перед началом работы с компьютером

.




2.

Ослабьте два винта

, фиксирующие крышку отсека памяти. (См. в разделе

Извлечение модуля памяти

 иллюстрацию крышки модуля памяти

.)




3.

Выдвиньте крышку из отсека и отложите ее в сторону

.




4.

Снимите вентилятор

(см.

Извлечение вентилятора

).




5.

Снимите блок радиатора процессора

(см.

Извлечение блока радиатора процессора

).



6.

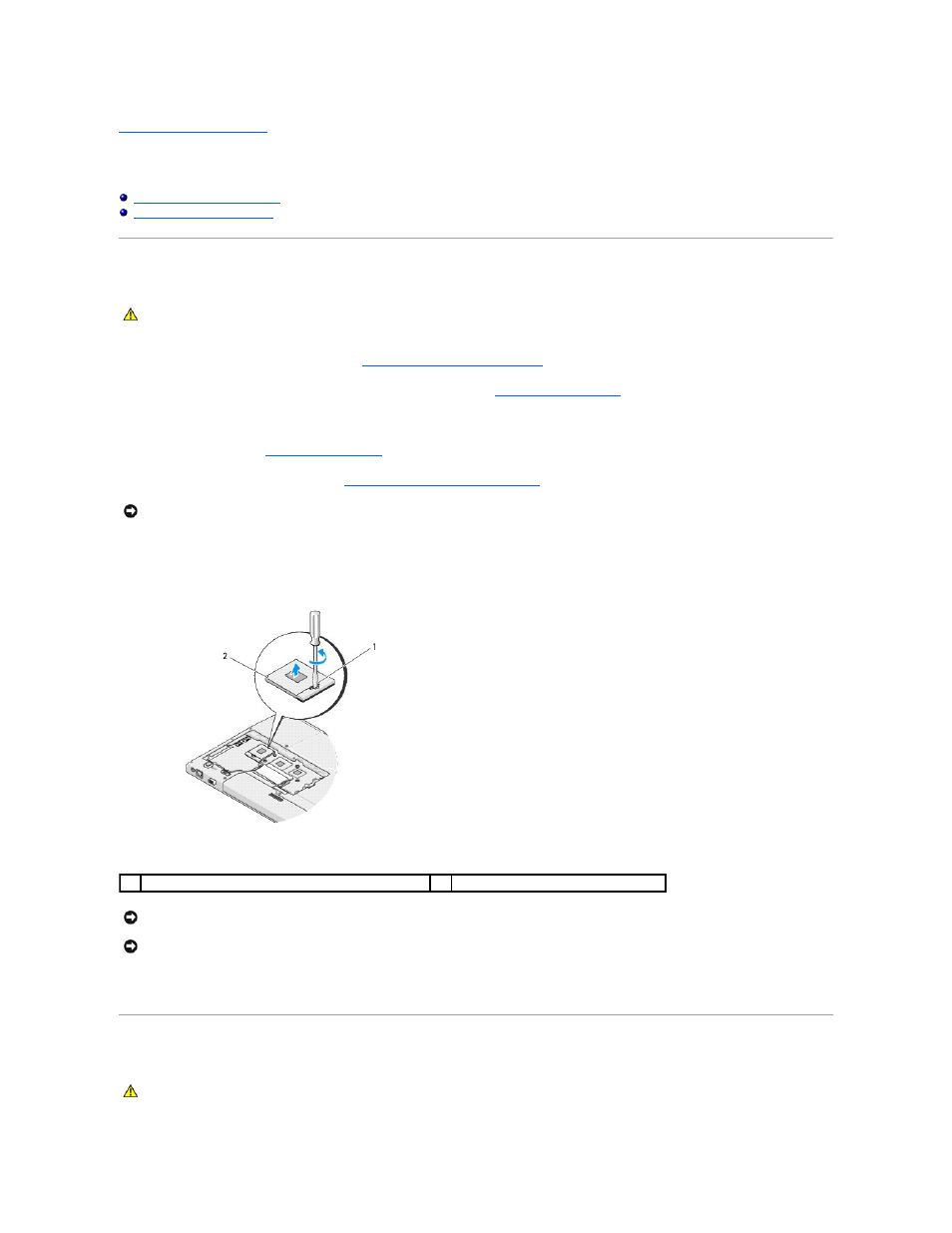

Для ослабления гнезда с нулевым усилием сочленения поверните с помощью небольшой отвертки с плоским жалом и кулачковый винт гнезда с
нулевым усилием сочленения против часовой стрелки

, переместив его до кулачкового фиксатора.







7.

Приподнимите модуль процессора

, извлекая его из гнезда с нулевым усилием сочленения.

 Установка модуля процессора



ПРЕДУПРЕЖДЕНИЕ

.

Перед началом следующей процедуры выполните инструкции по технике безопасности

, предоставляемые вместе с

компьютером

.

ВНИМАНИЕ

.

Во избежание повреждения процессора держите отвертку перпендикулярно процессору при повороте кулачкового винта

.

1

кулачковый винт гнезда с нулевым усилием сочленения

2

гнездо с нулевым усилием сочленения

ВНИМАНИЕ

.

Для обеспечения максимального охлаждения процессора не касайтесь поверхностей теплообмена на блоке радиатора процессора

.

Находящиеся на коже жировые вещества могут снизить теплопроводность термоохлаждающих накладок

.

ВНИМАНИЕ

.

При извлечении модуля процессора потяните модуль вверх

, не допуская перекосов. Следите за тем, чтобы не погнуть контакты

модуля процессора

.

ПРЕДУПРЕЖДЕНИЕ

.

Перед началом следующей процедуры выполните инструкции по технике безопасности

, предоставляемые вместе с

компьютером

.
