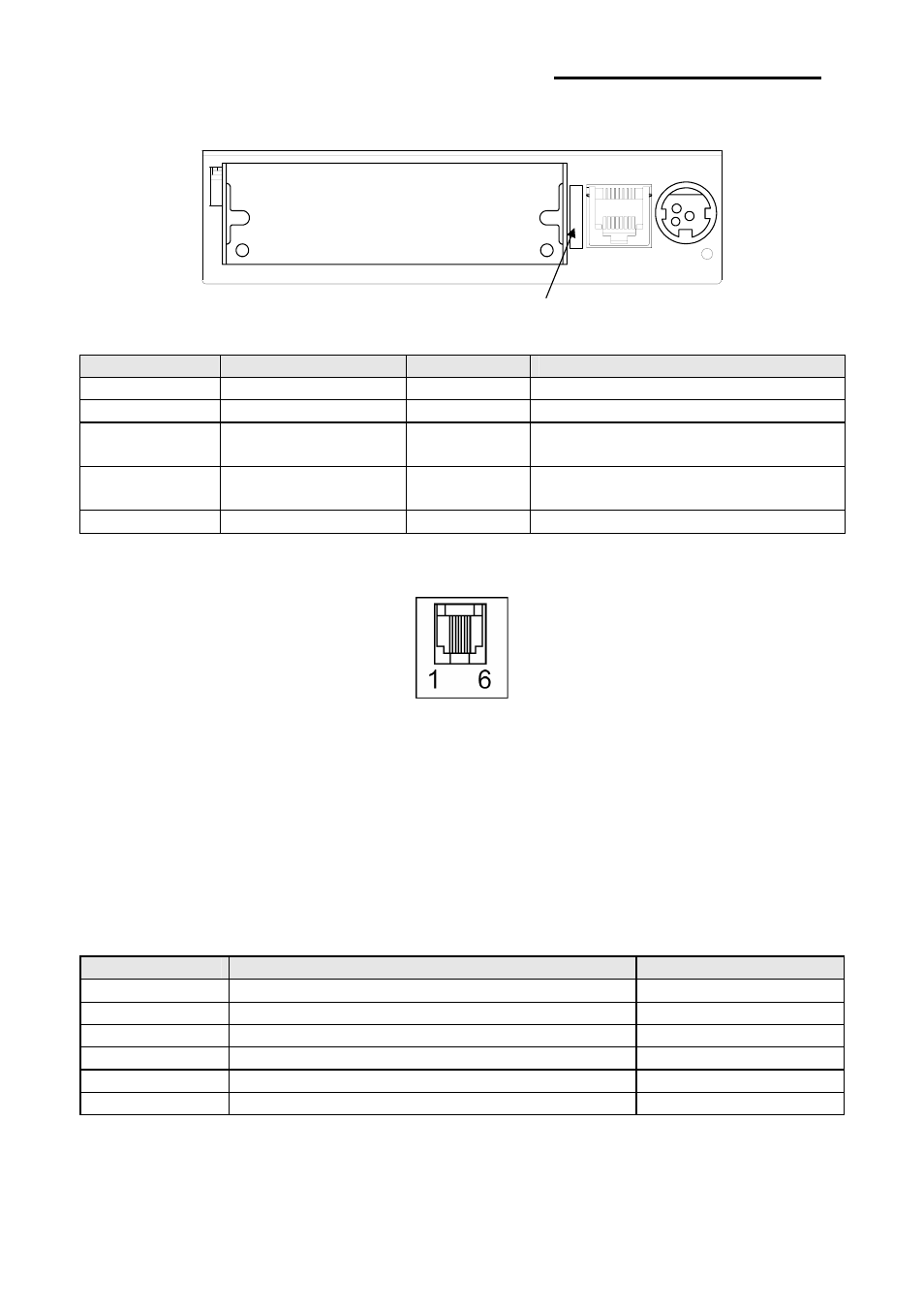

1-2-3 Интерфейс USB2.0
№ контакта
название сигнала
цвет
назначение
обойма
оплетка
оплетка
заземление кросс-платы
1 VBUS
красный
Питание хоста: 5 В пост.т./500 мА
2 D-
белый
Дифференциальная линия
передачи данных
3 D+
зеленый
Дифференциальная линия
передачи данных
4 GND
черный
заземление сигнала
1-3 Разъем подключения выдвижного ящика кассового аппарата
※
Внимание
Ящик кассового аппарата должен соответствовать техническим характеристикам
принтера, иначе и ящик, и принтер могут выйти из строя.
※
Осторожно
Разъем для подключения выдвижного ящика кассового аппарата очень похож на
разъем для подключения телефонной линии. Пожалуйста не ошибитесь: если вы
подключите к нему телефонную линию, может выйти из строя и принтер, и линия.
Подключите шнур выдвижного ящика кассового аппарата к соответствующему
разъему с защелкой с тыльной стороны принтера, рядом с разъемом подключения
электропитания.
№ контакта
название сигнала
направленность
1
заземление кросс-платы -
2
сигнал 1 на привод выдвижного ящика
выходной
3
сигнал "ящик открыт/закрыт"
входной
4 +24
В -
5
сигнал 2 на привод выдвижного ящика
выходной
6
заземление сигнала -
※
Порт кассового ящика 24 В пост.тока/Вых.напряжение 2,5 A, класс 1.
Разъем USB2.0
Разъем
выдвижного
ящика
Разъем
