Страница 11
Ред. 1.03
- 11 -
SLP-TX400x/TX403x
3-
2 Подключение по интерфейсному кабелю
3-2-
1 Стандартная модель

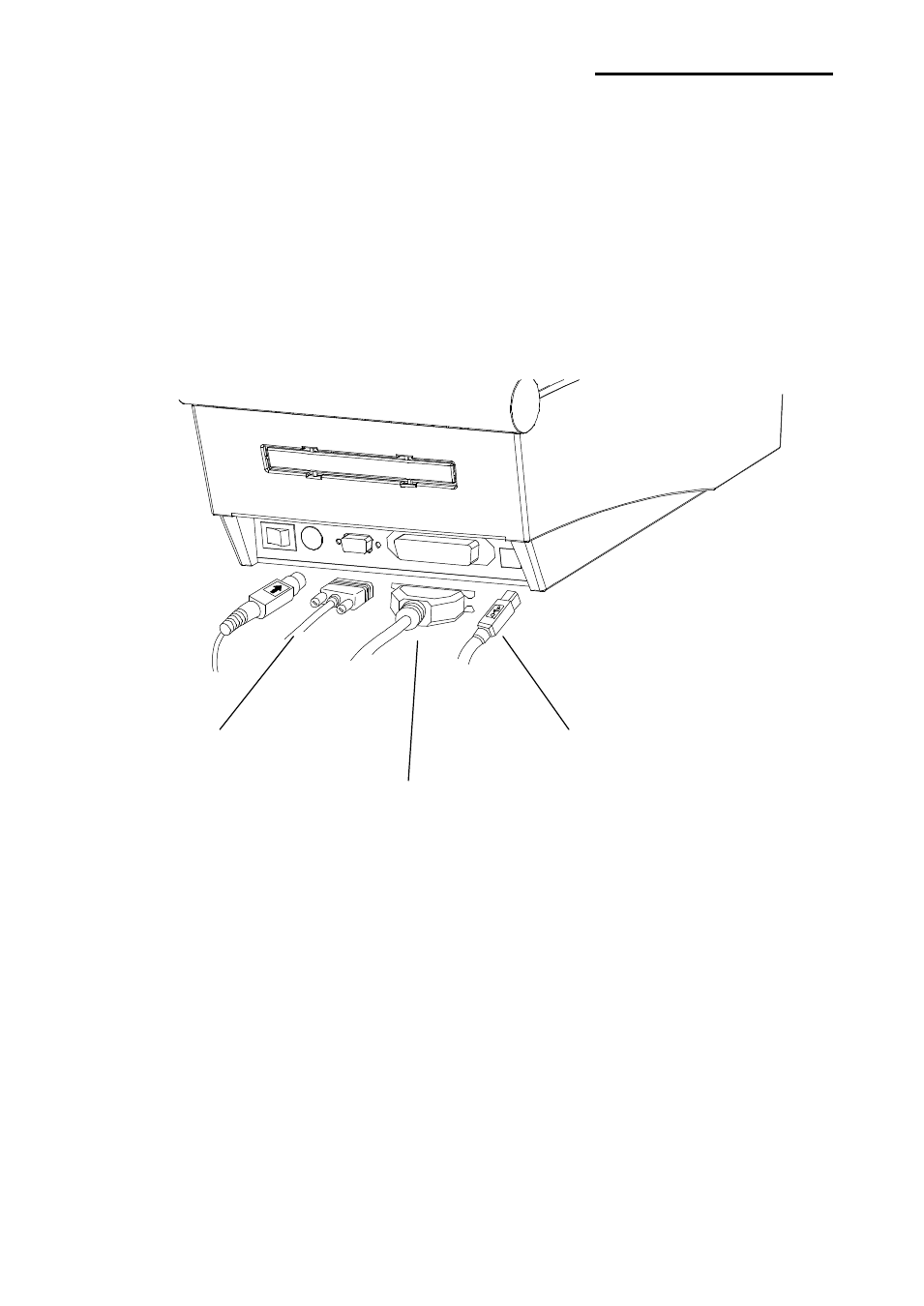

Подключение интерфейсного кабеля осуществляется в соответствии с
нижеприведенным рисунком.
Данный принтер поддерживает следующие стандарты интерфейсов.
-
Кабель RS-232C (последовательный)
-
Кабель IEEE1284 (параллельный)
-
Кабель USB, тип B
1) Выключите принтер кнопкой включения/выключения.
2) Подсоедините кабель связи к коммуникационному порту принтера.
-
Подсоедините кабель RS-232C (последовательный) к порту «SERIAL»
(последовательный) и притяните винты по обе стороны разъема.
-
Подсоедините кабель IEEE1284 (параллельный) к порту «PARALLEL»
(параллельный) и защелкните фикасаторы по обе стороны разъема.
-
Подсоедините кабель USB типа B через USB-порт.
USB-
кабель
Кабель RS-232
(последовательный)
Кабель IEEE1284
(параллельный)
