Rev. 1.01
- 8 -
SRP-F310/312
1-

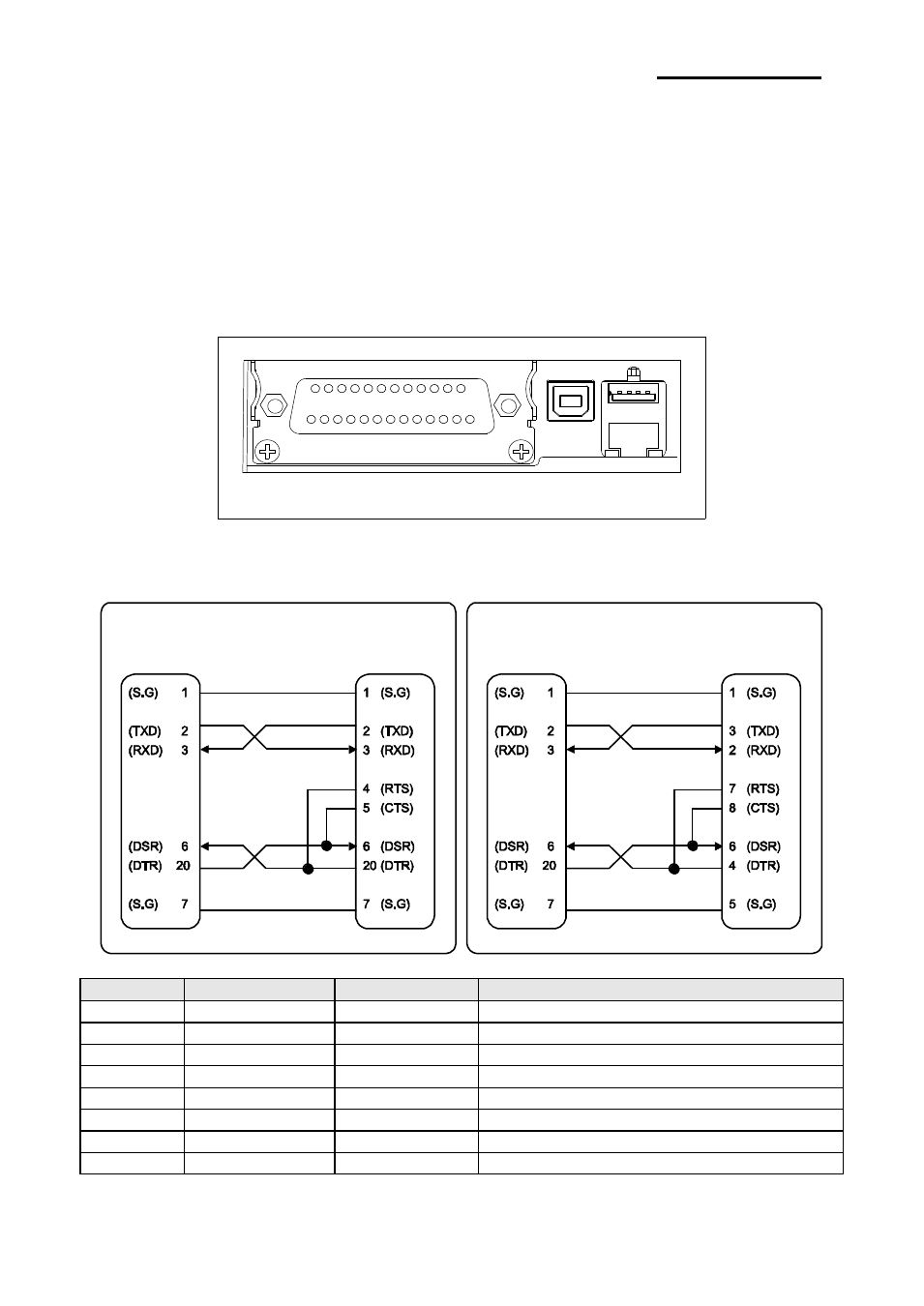

2 Подключение кабелей
К принтеру допускается подключать в общей сложности три кабеля. Все они
подключаются на тыльной панели принтера, показанной ниже.
※
ПРИМЕЧАНИЕ
Прежде чем подключать кабели, убедитесь, что как принтер, так и главное
устройство (хост) выключены.
1-2-
1 Последовательный интерфейс (RS-232C)
※
При переводе микропереключателя в положении «ON» (ВКЛ.)
последовательная интерфейсная плата, DTR и RTS подключаются друг на друга.
№ вывода Наим. сигнала
Направление
Функция
1
FG
-
Земля монтажной пластины или корпуса
2
TXD
Выход
Передача данных
3
RXD
Вход
Получение данных
4
RTS
Выход
Готовность к передаче
5
CTS
Вход
Готовность к приему
6
DSR
Вход
Аппаратура передачи данных готова
7
SG
-
«Подвешенная» земля
20
DTR
Выход
Терминал данных готов
Тип IFE-S
USB-
разъем
Интерфейс
ETHERNET
Интерфейсный разъем
По стороне пр
интера (25P)
По стороне х
оста (25P)
По стороне п
ринтера (25P)
По стороне х
оста (9P)
