Rev. 1.01
- 10 -
SRP-350II

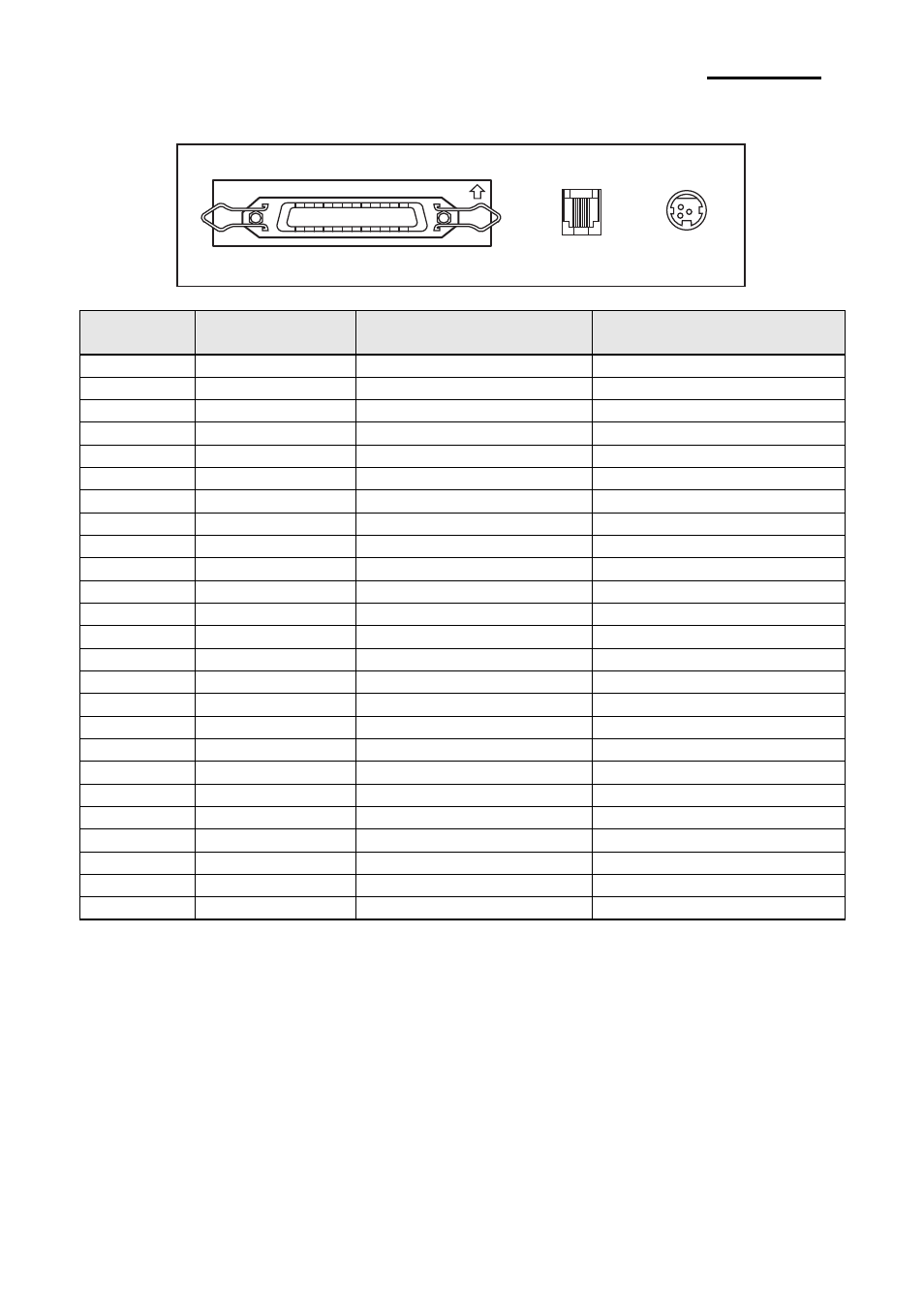

1-2-2 Параллельный интерфейс (IEEE1284)
№
контакта
источник
режим совместимости
режим полубайтов
1 Host
nStrobe
HostClk
2
Host / Printer
Data 0 (LSB)
-
3
Host / Printer
Data 1
-
4
Host / Printer
Data 2
-
5
Host / Printer
Data 3
-
6
Host / Printer
Data 4
-
7
Host / Printer
Data 5
-
8
Host / Printer
Data 6
-
9
Host / Printer
Data 7 (MSB)
-
10 Printer
nAck
PtrClk
11 Printer
Busy
PtrBusy
/Data3,7
12 Printer
Perror
AckDataReq/Data2,6
13 Printer
Select
Xflag
/Data1,5
14 Host
nAutoFd
HostBusy
15
NC
NC
16
GND
GND
17
FG
FG
18 Printer
Logic-H
Logic-H
19-30
GND
GND
31 Host
nInit
nInit
32 Printer
nFault
nDataAvail
/Data0,4
33
GND
ND
34 Printer
DK_Status
ND
35 Printer
+5V
ND
36 Host
nSelectIn
1284-Active
IFG-P TYPE
Разъем
выдвижного
ящика
Разъем
Разъем интерфейса
