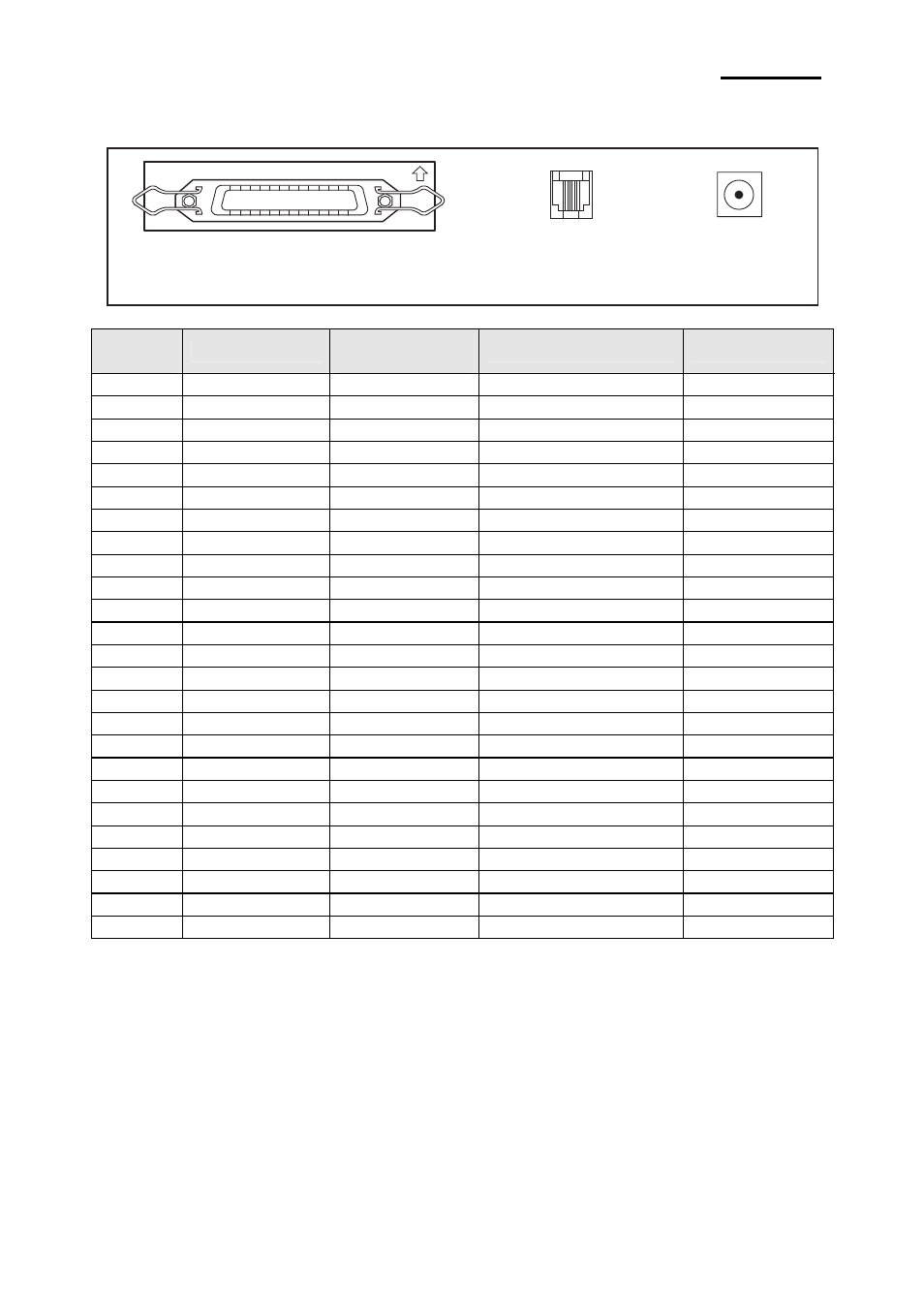

2-2-3 Параллельный интерфейс (IEEE1284)

Interface Connector

Drawer kick-out

connector

Power supply

connector

PARALLEL

Ver.2

контакта

источник

режим

совместимости

режим полубайтов

режим байтов

1 Host nStrobe HostClk HostClk
2

Host / Printer

Data 0 (LSB)

-

Data 0 (LSB)

3

Host / Printer

Data 1

-

Data 1

4

Host / Printer

Data 2

-

Data 2

5

Host / Printer

Data 3

-

Data 3

6

Host / Printer

Data 4

-

Data 4

7

Host / Printer

Data 5

-

Data 5

8

Host / Printer

Data 6

-

Data 6

9

Host / Printer

Data 7 (MSB)

-

Data 7 (MSB)

10 Printer nAck

PtrClk

PtrClk

11 Printer Busy PtrBusy

/Data3,7 PtrBusy

12 Printer Perror

AckDataReq/Data2,6

AckDataReq

13 Printer Select Xflag/Data1,5 Xflag
14 Host nAutoFd HostBusy HostBusy
15 -

NC

NC

NC

16 - GND

GND

GND

17 -

FG

FG

FG

18 Printer Logic-H

Logic-H

Logic-H

19-30 -

GND

GND

GND

31 Host nInit

nInit

nInit

32 Printer nFault

nDataAvail/Data0,4 nDataAvail

33 - GND

ND

ND

34 Printer DK_Status

ND

ND

35 Printer +5V

ND

ND

36 Host nSelectIn 1284-Active

1284-Active


Разъем

выдвижного

ящика

Разъем интерфейса

Разъем

электропитания
