Rev. 1.05

- 12 -

SRP-270

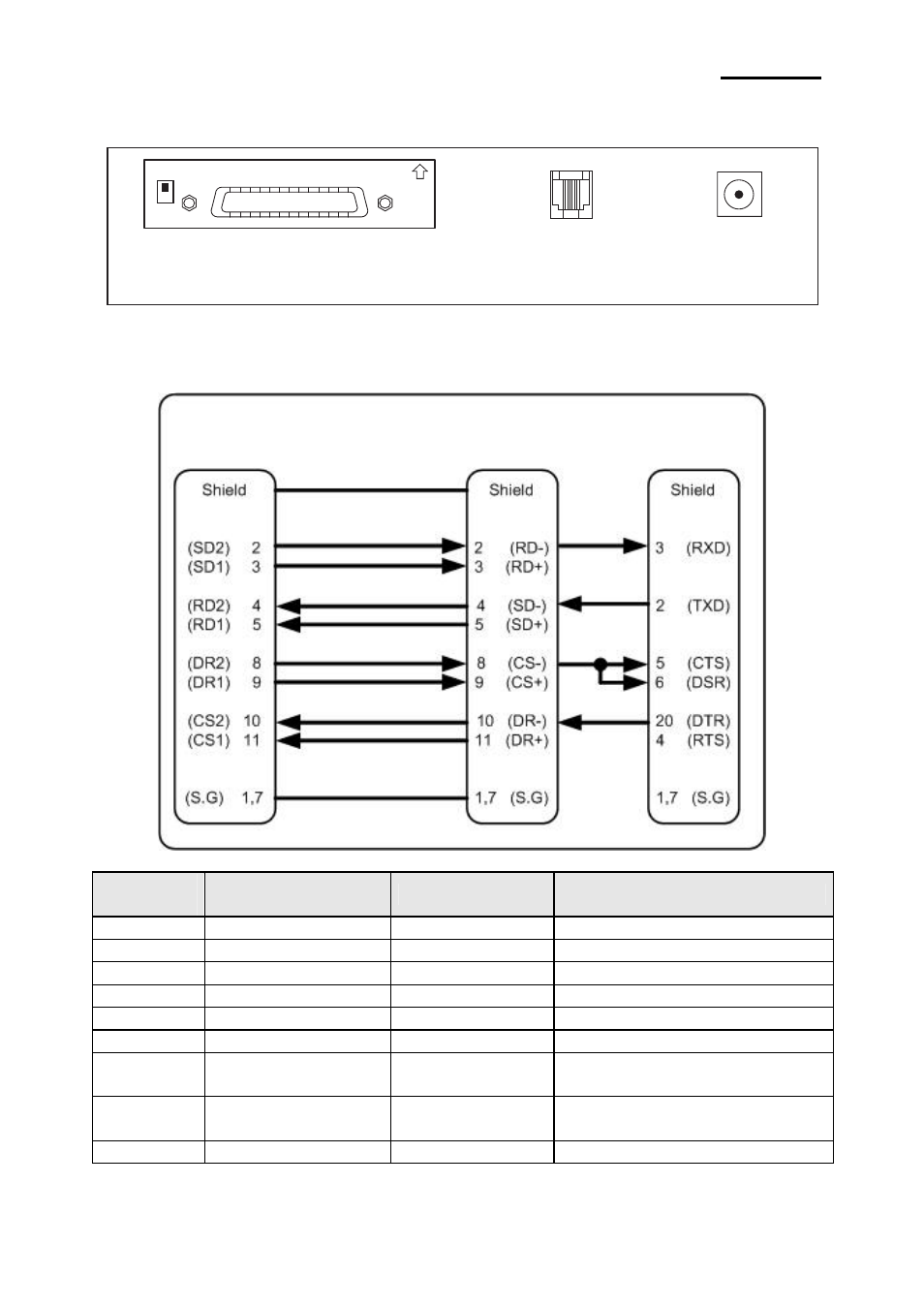

2-2-2 Последовательный интерфейс (RS-485)

Interface Connector

Drawer kick-out

connector

Power supply

connector

RS-232

Ver.2

ON

На плате последовательного интерфейса имеется подстроечный

переключатель. Когда он установлен в положение "включено", DTR и
RTS соединены между собой.

номер

контакта

название сигнала

направленность

назначение

1 FGND

- заземление кросс-платы

2 SD2

выходной

передача данных

3 SD1

выходной

4 RD2 входной

прием данных

5 RD1 входной

7 SGND

- заземление сигнала

8
9

DR2
DR1

выходной

то же, что и в DTR

(RS-232)

10

11

CS2
CS1

входной

то же, что и в DSR

(RS-232)

Shield FGND

- заземление кросс-платы

Разъем

выдвижного

ящика

Разъем интерфейса

Разъем

электропитания

к принтеру

к кассовому

аппарату
