Rev. 1.07
- 9 -
SRP-350

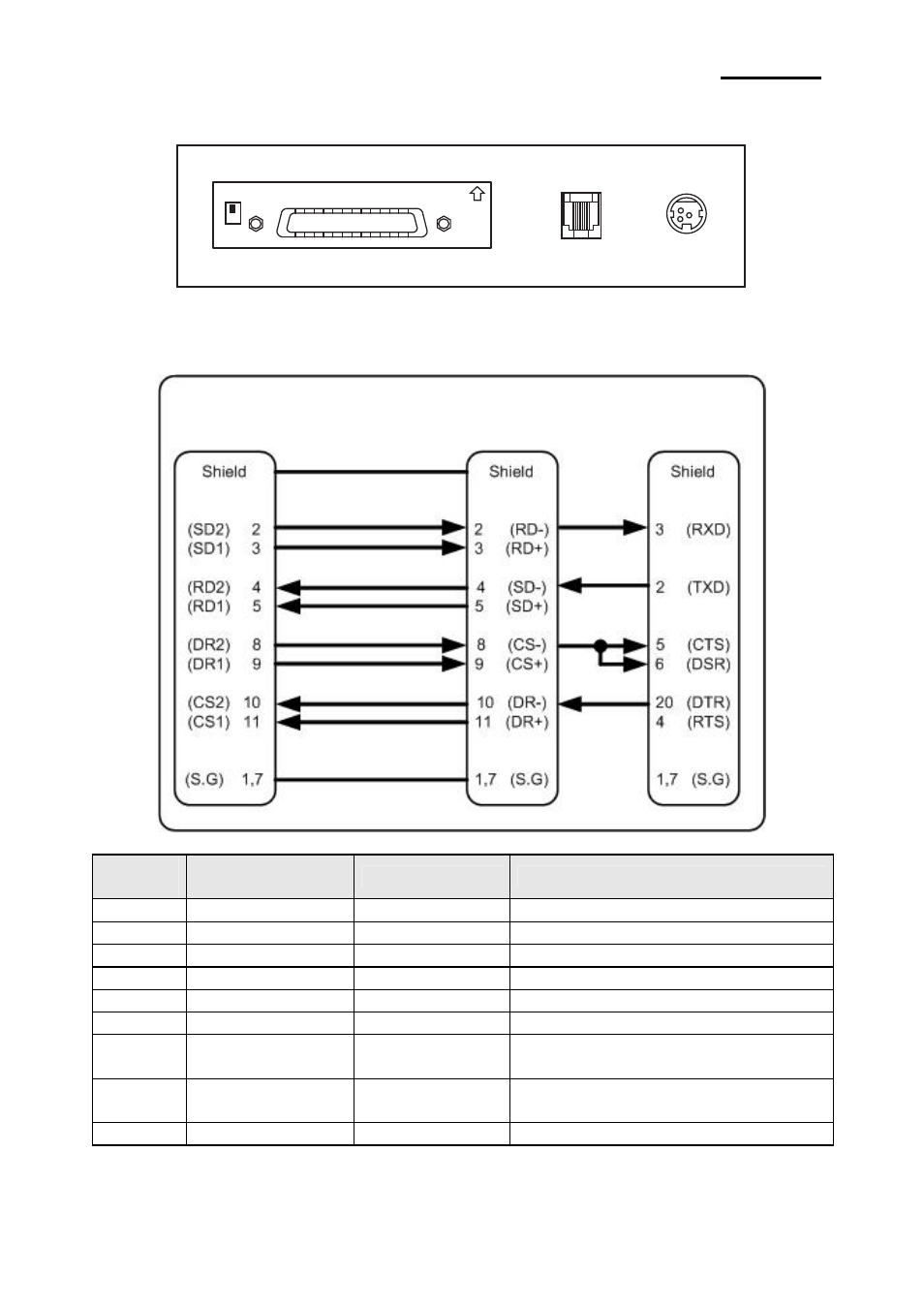

1-2-1 Последовательный интерфейс (RS-485)
ON
※
На плате последовательного интерфейса имеется подстроечный
переключатель. Когда он установлен в положение "включено", DTR и RTS
соединены между собой.
номер
контакта
название
сигнала
направленность
назначение
1 FGND
-
заземление кросс-платы
2 SD2 выходной
передача данных
3 SD1 выходной
4 RD2 входной
прием данных
5 RD1 входной
7 SGND
-
заземление сигнала
8
9
DR2
DR1
выходной
то же, что и в DTR (RS-232)
10
11
CS2
CS1
входной
то же, что и в DSR (RS-232)
Shield FGND
- заземление кросс-платы
IFA-SF TYPE
Разъем
выдвижного
ящика
Разъем
Разъем интерфейса
к принтеру
к кассовому
аппарату
