BIXOLON SRP-350 - Инструкция (Страница 8)

Rev. 1.07 - 8 -
SRP-350

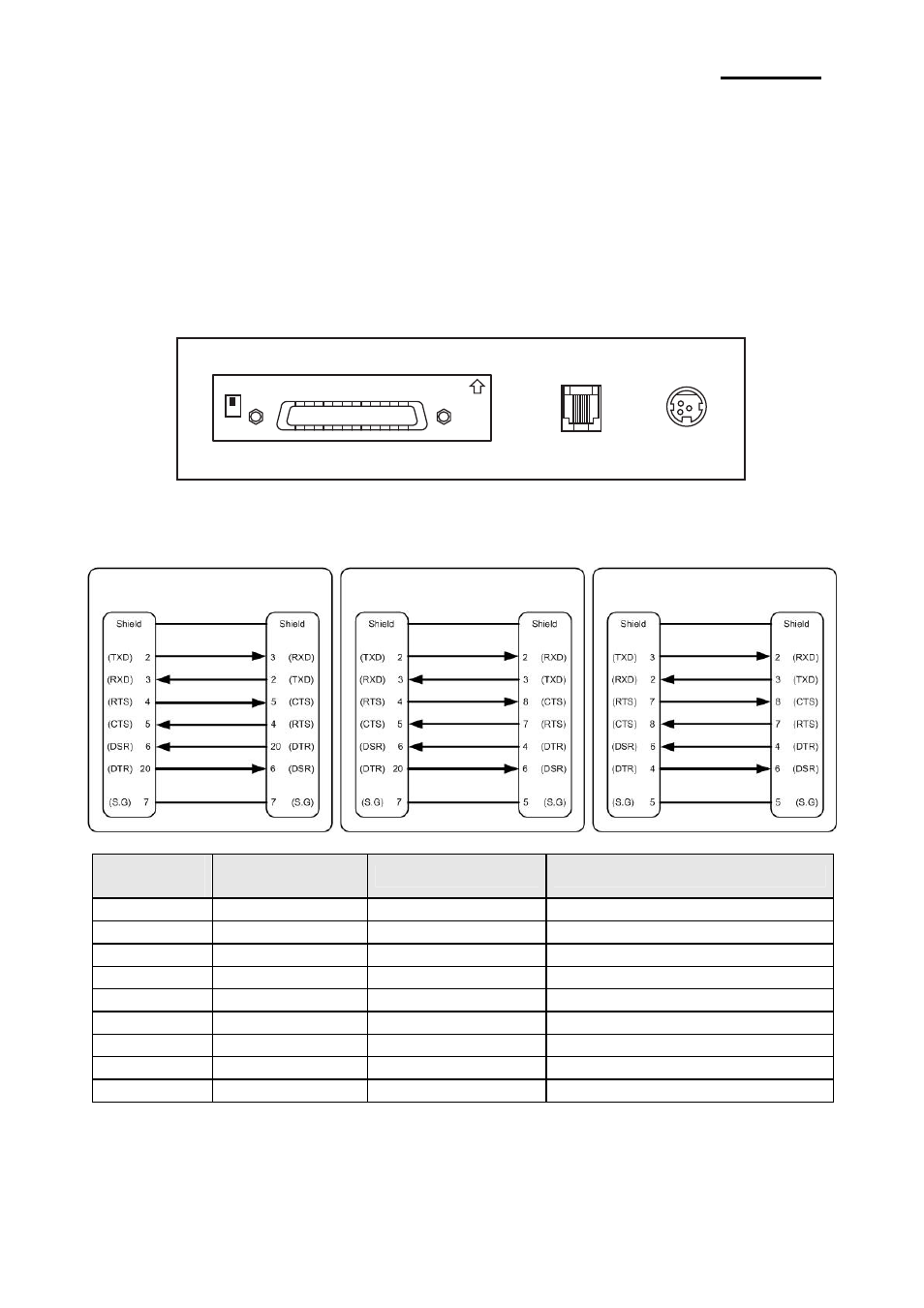

1-2 Подключение соединительных шнуров
К принтеру можно подключить до трех шнуров. Все они подключаются к разъемам,
расположенным на специальной панели с тыльной стороны принтера:
※ Примечание
- Шнуры подключайте только при отключенном электропитании принтера и
кассового аппарата.
1-2-1 Последовательный интерфейс (RS-232C)
ON
※ На плате последовательного интерфейса имеется подстроечный
переключатель. Когда он установлен в положение "включено", DTR и RTS
соединены между собой.
номер
контакта
название
сигнала
направленность назначение
1 FG - заземление кросс-платы
2 TxD выходной передача данных
3 RxD входной прием данных
4 RTS выходной готов к передаче
5 CTS входной отмена передачи
6 DSR входной массив данных готов
7 SG - заземление сигнала
20 DTR выходной терминал данных готов
Shield FG - заземление кросс-платы
IFA-S TYPE
Разъем
выдвижного
ящика
Разъем
Разъем интерфейса
к принтеру
(25P)
к кассовому
аппарату (25P)
к принтеру
(25P)
к принтеру
(9P)
к кассовому
аппарату (9P)
к кассовому
аппарату (9P)
