Подключения и названия частей
!
Выполните все подключения между устройствами, затем под-
ключите адаптер переменного тока.
Перед выполнением или изменением подключений между
устройствами, обязательно отключите питание и отсоедините
адаптер переменного тока от розетки.
Смотрите инструкции по эксплуатации к подключаемому
компоненту.
!
Используйте только адаптер переменного тока, поставляемый с
данным аппаратом.
!
Питание на данный аппарат подается от адаптера переменного
тока или от питания шины USB.
Данный аппарат можно использовать, подключив его к компью-
теру через кабель USB, даже без подключения адаптера пере-
менного тока.
!
Подключите данный аппарат и компьютер напрямую через
поставляемый USB кабель.
!
Концентратор USB не может использоваться.
Примечания по использованию данного аппарата с
питанием шины USB
!
При использовании данного аппарата с питанием шины USB
подавайте питание на подключенный компьютер с источника
питания переменного тока. Компьютер не должен работать от
батареи.
!
В случая, указанных ниже, питание может быть недостаточным
и данный аппарат может не срабатывать от питания шины USB.
— Когда мощность питания шины USB от компьютера
недостаточна.
— Когда к компьютеру подключены другие устройства USB.
Если данный аппарат не срабатывает от питания шины USB,
подключите поставляемый адаптер переменного тока.
!
При использовании с питанием шины USB имеются следующие
ограничения:
— Индикатор поворотного переключателя не будет
высвечиваться.
— Не выводится канал [MASTER OUT 1] (выход XLR).
— Терминалы [MIC1], [MIC2] и [AUX IN] не могут
использоваться.
— Индикаторы более тусклые, чем при использовании адап-
тера переменного тока.
Для использования аппарата без данных ограничений, подклю-
чите поставляемый адаптер переменного тока.

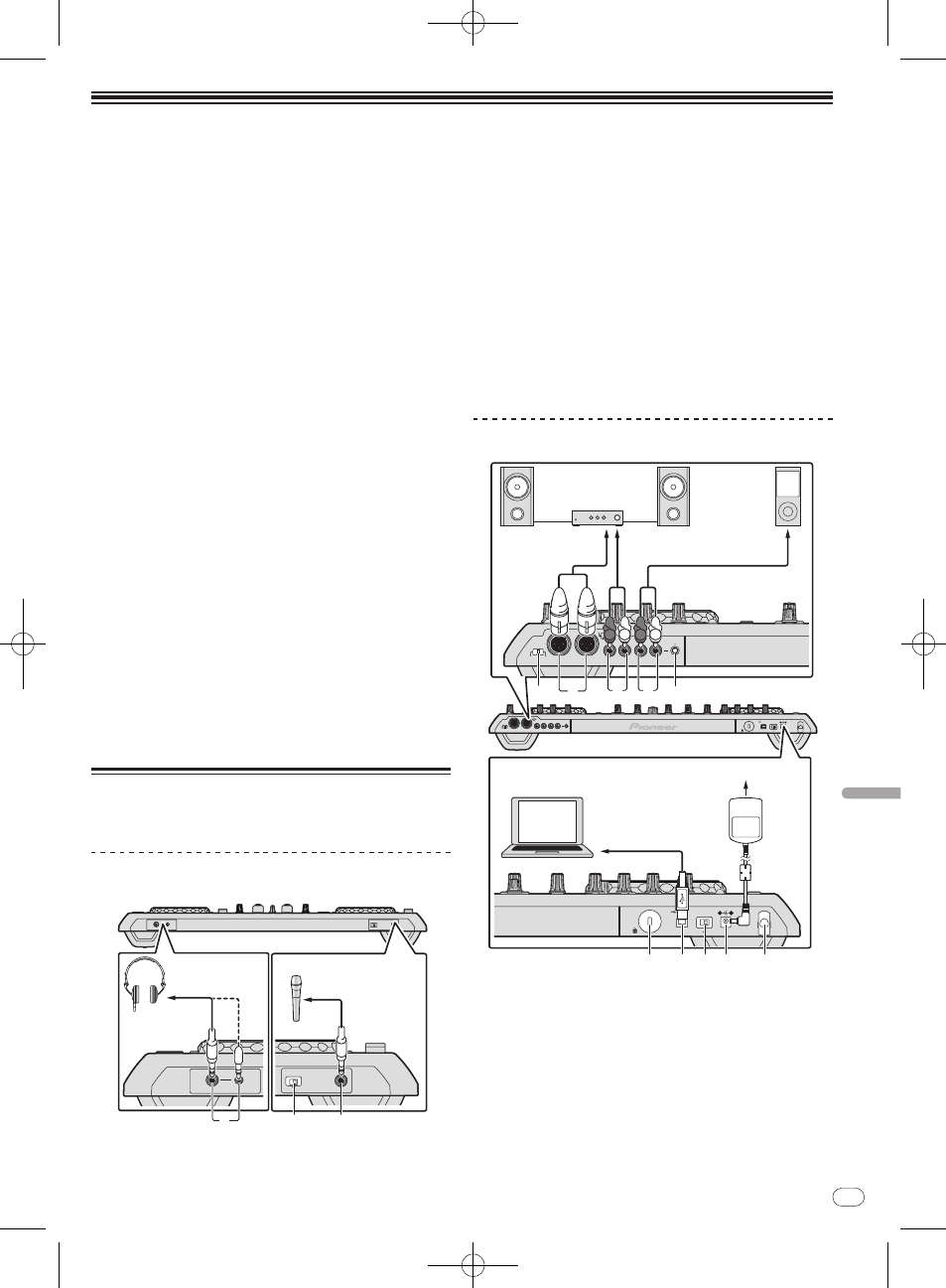

Подключение входных/ выходных
терминалов
Фронтальная панель
PHONES
MIC 2
MIC/AUX THRU
ON
OFF
PHONES
MIC 2
MIC/AUX THRU
ON
OFF
1
2
3
Наушники
Микрофон
Кабель
наушников
К наушникам
Кабель
микрофона
К микрофону
1
Гнезда PHONES
Подключите сюда наушники.
Можно использовать стереофонические штекеры (Ø 6,3 мм) и
стереофонические штекеры мини-джек (Ø 3,5 мм).
Подробнее, смотрите
Контроль звучания с помощью наушников
на стр. 29.
!
Имеются два входных гнезда, стереофоническое гнездо и
гнездо мини-джек, но их не следует использовать одновре-
менно. Если они используются одновременно, при отсоеди-
нении и/ или подключении одного из них может внезапно
повышаться или понижаться уровень громкости другого.
2
Селекторный переключатель MIC/AUX THRU
Установите данный переключатель на [ON], если хотите выво-
дить каналы [MIC2] и [AUX] напрямую.
=
Вывод звучания от микрофона и AUX напрямую (стр.31)
3
Терминал MIC2
Подключите к микрофону.
=
Использование микрофона (стр.30)
Задняя панель
VOL
AUX IN
MASTER OUT 2
MASTER OUT 1
MASTER ATT.
MAX
L
R
L
L
1GND 2 HOT
3 COLD
R
R
-12 dB -6 dB 0 dB
MIN
ON
USB
OFF
DC IN
5 V
VOL
AUX IN
MASTER OUT 2
MASTER OUT 1
MASTER ATT.
MAX
L
R
L
L
1GND 2 HOT
3 COLD
R
R
-12 dB -6 dB 0 dB
MIN
R L R L
5
1
2
3
4
ON
USB
OFF
DC IN
5 V
8 9
a
6
7
К аудиовходным
терминалам
К аудиовыходным
терминалам
Переносное
аудиоустройство
Компоненты,
усилители, активные
громкоговорители, др.
Компьютер
Адаптер переменного
тока (поставляется)
К розетке
1
MASTER ATT.
Установка уровня ослабления звучания, выводимого от терми-
нала [MASTER1].
2
Терминал MASTER OUT 1
Подключите сюда активные громкогорители, др.
3
Терминал MASTER OUT 2
Подключите к усилителю мощности, др.
4
Терминал AUX IN
Подключите к терминалу выхода внешнего устройства (дискре-
тизатора, переносного аудиоустройства, др.)
