Baldor Моментные муфты DODGE, размеры DM100-DM920 - Инструкция

1
ВНИМАНИЕ: Для предотвращения непреднамеренного запуска
привода, отключите и установите предупредительную табличку или
опломбируйте источник питания перед производством дальнейших
работ. Невыполнение данного требования может привести к травмам
персонала.
ШАГ 1: ОСМОТР ПЕРЕД СБОРКОЙ
Все детали должны пройти осмотр на наличие любых повреждений,
возникших во время транспортировки и перемещения. Следует
произвести измерения с целью удостоверения соответствия
эксплуатационным требованиям, например, посадки ступицы на вал,
расстояния между валами и пр. Перед монтажом следует убедиться в
чистоте и отсутствии посторонних материалов на всех деталях.
ШАГ 2: МОНТАЖ ШПОНОК
Установите шпонки в соответствующие канавки валов. Шпонки
должны размещаться в пазу с плотным боковым натягом и
небольшим зазором поверх шпонки. Убедитесь в отсутствии задиров
и обломанных кромок на шпонках.
ШАГ 3: МОНТАЖ СТУПИЦ
ПРИМЕЧАНИЕ: В связи с высокой температурой ступицы следует
обязательно использовать средства индивидуальной защиты.
1. Моментные муфты DODGE предназначены для посадки
с натягом. Рекомендуемые компанией DODGE размеры
валов: номинальный диаметр вала +0,000” / -0,001”. Важно
обеспечивать надлежащую посадку данной муфты, не только
передающей крутящее усилие, но и обеспечивающей опору
приводной системе.
2. Нагрейте ступицу муфты до указанной ниже температуры: от
177 o C до 232 o C. Разрешается использование печи, горелки
или индукционного нагревателя. В случае использования
открытого огня тепло следует подводить равномерно и избегать
перегрева. Для контроля достижения требуемой температуры
рекомендуется использование термочувствительных
карандашей.
3. Установите проходные отверстия всех ступиц вровень с
концом вала. Дождитесь остывания ступицы перед взаимным
креплением при помощи болтовых соединений.
Приводная ступица
Ведомая ступица
Вровень

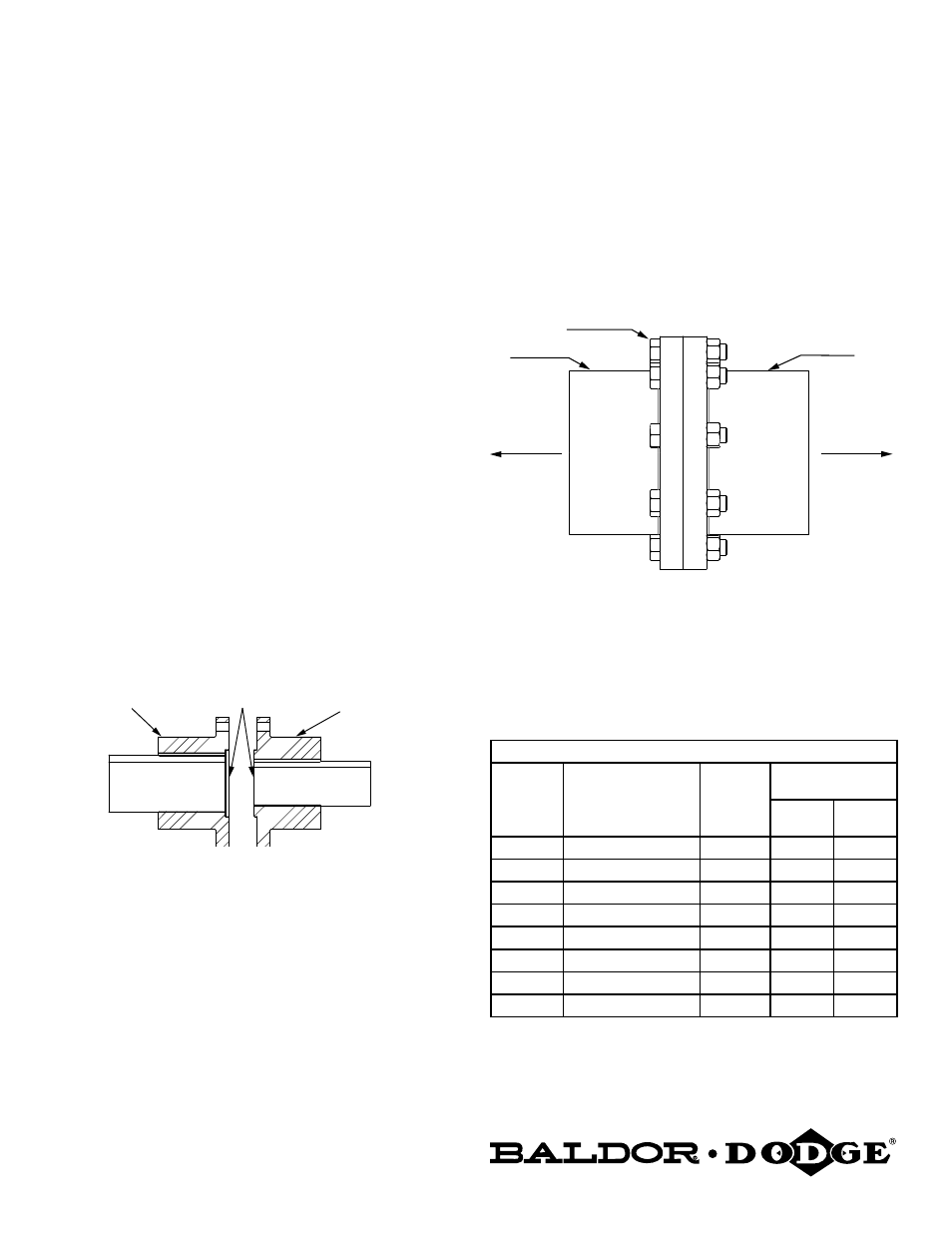

Рис. 1. Монтаж ступицы
ВНИМАНИЕ: В связи с опасностью для людей или имущества аварий,
вызванных некорректным использованием изделий, необходимо
придерживаться указанных ниже методов эксплуатации.
Изделия должны использоваться в соответствии с технической
информацией, приведенной в каталоге. Необходимо использовать
надлежащие методики монтажа, технического обслуживания и
эксплуатации. Необходимо следовать инструкциям, содержащимся
в руководствах. Должны проводиться осмотры, необходимые для
обеспечения безопасной эксплуатации в существующих условиях
работы. Должны быть установлены надлежащие и являющиеся
целесообразными или рекомендованными согласно нормативам
по технике безопасности ограждения и другие соответствующие
защитные средства, не входящие в объем поставки и сферу
ответственности компании Baldor Electric. Настоящее устройство
и относящееся к ней оборудование должны устанавливаться и
обслуживаться квалифицированным персоналом, знакомым
с конструкцией и работой всего оборудования системы и
сопряженными с ней потенциальными опасностями. При наличии
опасности для людей или имущества за выходным валом
редуктора конструкцией установки должно быть предусмотрено
замково-стопорное устройство.
Руководство по эксплуатации моментных муфт DODGE
Размеры DM100-DM920
Следует внимательно ознакомиться с данными указаниями перед началом работ по монтажу или эксплуатации.
ШАГ 4: СБОРКА МУФТЫ
1. Моментные муфты DODGE не способны функционировать
в отсутствие юстировки. Данные муфты предназначены
для использования в устанавливаемых на валу редукторах
с возможностью свободного перемещения узла согласно
радиальным люфтам ведомого оборудования.
2. Произведите сборку муфт, см. рис. 2. Проверните валы до
совпадения отверстий ступиц. Нанесите среднепрочный
закрепитель резьбы на все болты перед установкой. Вставьте
болты из комплекта поставки в отверстия и заверните вручную.
К редуктору
Приводная ступица
Ведомая ступица
Болт марки 8
К ведомому
оборудованию
Рис. 2. Муфта в сборе
3. Затягивайте болты последовательно и равномерно в
звездообразном порядке до рекомендованного крутящего
усилия, см. таблицу 1. Проверьте все болты повторно с целью
контроля сохранения крутящих усилий. В случае ослабления
одного или нескольких болтов, произведите затягивание и
контроль крутящего усилия повторно.
Таблица 1. Рекомендованные крутящие усилия.
Размер
муфты
Размер болта Кол-во
болтов
Крутящее
усилие
Н-м Фут.-
фунт.
DM100 3/4-10 UNC x 3-1/4 9 515 280
DM150 3/4-10 UNC x 3-1/4 12 515 280
DM210 7/8-9 UNC x 4 10 813 450
DM285 7/8-9 UNC x 4 12 813 450
DM390 1-8 UNC x 4 12 1234 680
DM525 1-8 UNC x 4 14 1234 680
DM700 1-1/8-7 UNC x 4.75 14 1749 970
DM920 1-1/8-7 UNC x 4.75 16 1749 970
