Инструкция по эксплуатации APC Обходные панели электропитания (SBP) на 3-16 КВА
Обходные панели электропитания (sbp) на 3-16 ква
Обходные панели электропитания
(SBP)
на 3-16 КВА
© 2009 APC by Schneider Electric, APC, логотип APC и Smart-UPS принадлежат
Schneider Electric industries S.A.S American Power Conversion
Corporation или их аффилированным компаниям. Все другие товарные знаки
являются собственностью соответствующих владельцев.
990-1530B
Примечание: перед установкой оборудования прочтите инструкции по обеспечению
безопасности.
Оборудование, изображенное на иллюстрациях в этом документе, может несколько
отличаться от фактического оборудования.
Внимание! Эта продукция предназначена для использования в контролируемой
эксплуатационной среде. См. ограничения, относящиеся к условиям
эксплуатационной среды, в разделе, посвященном техническим характеристикам
оборудования.

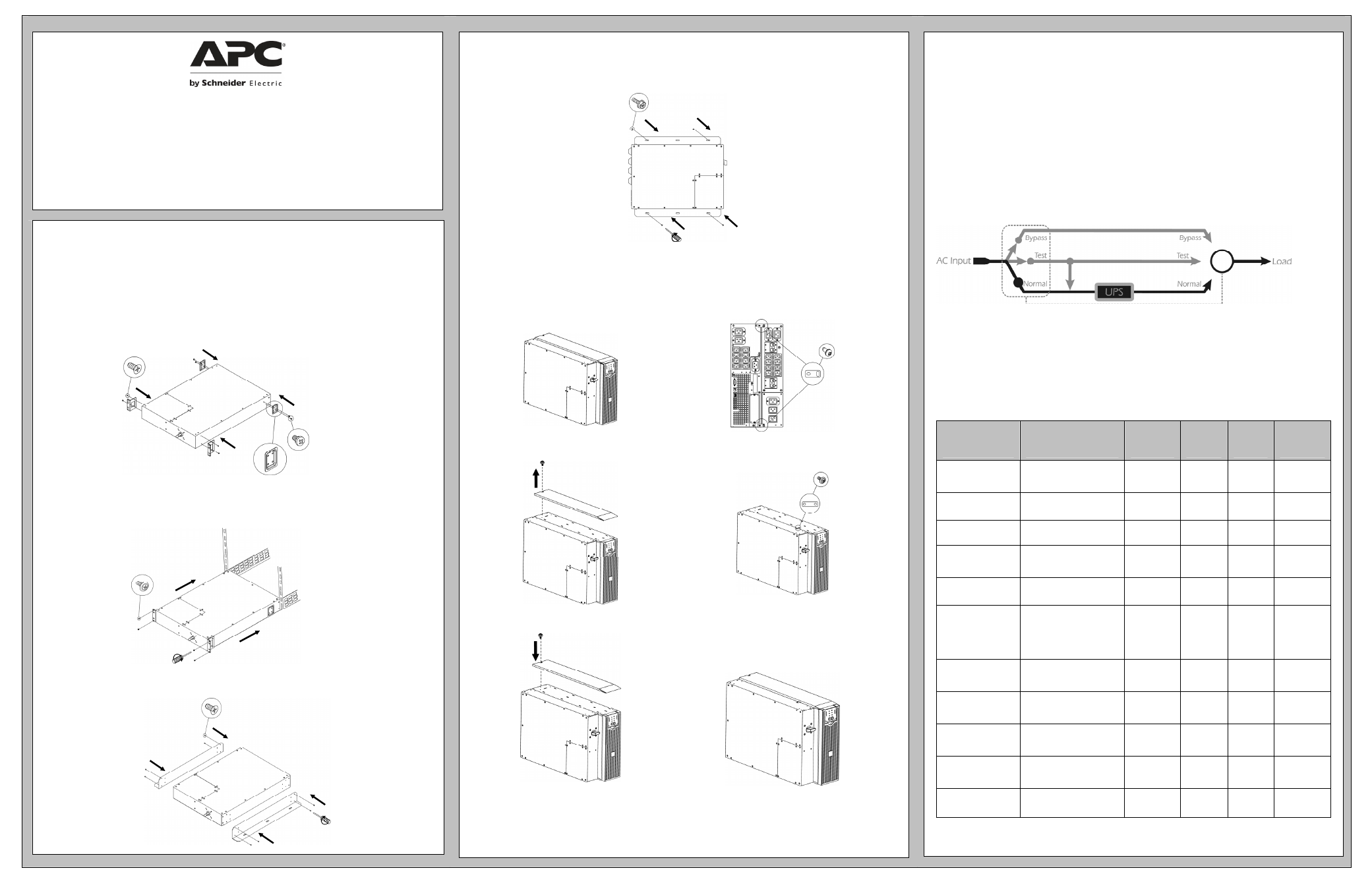

М
ОНТАЖ В СТОЙКЕ
n
o
Закрепите обходную панель в отделении стойки. Если требуется жесткий
монтаж, перед закреплением панели винтами в стойке см. раздел
«Подсоединение к электросети».
Н
АСТЕННЫЙ МОНТАЖ
n
o
По возможности ввинчивайте один верхний винт и один нижний винт в стойку каркасной
стены. Если крепление на стойке каркасной стены невозможно, используйте разжимной
стеновой анкер. Винты не поставляются в комплекте с оборудованием; рекомендуется
использовать винты с квадратной головкой для дерева, 0,25 x 2 дюйма (6,35 х 50,8 мм).
Н
АПОЛЬНЫЙ ВАРИАНТ
(
ТОЛЬКО В СОЧЕТАНИИ С
ИБП
S
MART
-UPS
RT)
n
Удалите верхний и нижний винты с задней стороны ИБП и обходной панели
электропитания. Установите кронштейны и снова закрепите винты.
o
Отвинтите и снимите верхнюю крышку
ИБП.
p
Присоедините кронштейн к верхней части
ИБП и обходной панели электропитания.
q
Установите на место верхнюю крышку
ИБП.
Примечание: Если панель SBP5000RMI2U используется совместно с ИБП SURT3000XLI или
SURT5000XLI в вертикальном исполнении без внешнего блока батарей (SURT192XLBP), то ее можно
монтировать только на бетонных или иных ровных поверхностях из негорючих материалов.
И
ЗМЕНЕНИЕ КОНФИГУРАЦИИ ОБОРУДОВАНИЯ ПОЛЬЗОВАТЕЛЕМ
Внимание! Если используется подключенный к сети ИБП, перед изменением позиции
переключателя обходной панели питания переключайте ИБП в режим автоматического
обхода.
1. Нормальное питание (Normal): питание подается от сетевой розетки, через обходную
панели и ИБП к подсоединенному оборудованию. Этот режим используется в нормальных
условиях эксплуатации ИБП.
2. Проверка (Test): питание подается от сети к ИБП, но не подается от ИБП к
подсоединенному оборудованию. Этот режим используется в тех случаях, когда требуется
проверка ИБП, но подача электроэнергии от ИБП к подсоединенному оборудованию
нежелательна.
3. Обход (Bypass): сетевое питание фильтруется обходной панелью и подается к
подсоединенному оборудованию Этот режим используется с целью обхода неисправного
ИБП.
Примечание: в режимах проверки (Test) и обхода (Bypass) характеристики электропитания,
потребляемого подсоединенным оборудованием, не нормализуются в ИБП. При
использовании этих режимов условия «Полиса защиты оборудования» недействительны.
И
ДЕНТИФИКАЦИЯ ПАНЕЛИ
Выпускаются различные обходные панели питания (SBP). См. характеристики панелей
в таблице.
Примечание: HW = Жесткий монтаж
Обходная
панель
питания
Соответствующие
системы ИБП
Вход
обходной
линии
Вход
ИБП
Выход
ИБП
Распред.
панель
SBP3000RM2U
100-120V Smart-UPS
3kVA
L5-30P
L5-30R
L5-30P
(2) 5-20R
(6) 5-15R
SBP5000RMT2U
200/208/240V Smart-UPS
3-4.5kVA
L6-30P
L6-30R
L6-30P
(2) L6-20R
(2) L6-30R
SBP5000RMI2U
*
230V Smart-UPS
3-5kVA
C20/HW
C19/HW
C20/HW
(2) C19
(8) C13
SBP6KRMT2U
**
200/208/240V Symmetra
2-6kVA
L6-30P/ HW
L6-30R/
HW
L6-30P/
HW
(1) L6-20
(2) L6-30
SBP6KRMI2U
230V Symmetra
2-6kVA
HW
HW
HW
(4) C19
SBP3000
Имеются модели
Smart-UPS 100-240
В
3-5
кВА с 30А
входами/выходами с
жестким монтажом
HW
HW
HW
HW
SBP10KRMT4U
200/208/240V Smart-UPS
RT 7.5-10kVA
HW
HW
HW
(3) L6-20
(3) L6-30
SBP10KRMI4U
230V Smart-UPS RT
7.5-10kVA
HW (3Ph
или 1Ph)
HW (3Ph
или 1Ph)
HW
(8) C13
(2) C19
SBP16KP
200-240V Symmetra RT
4-16kVA
HW (3Ph
или 1Ph)
HW (3Ph
или 1Ph)
HW
HW
SBP16KRMI4U
220-240V Symmetra RT
4-16kVA
HW (3Ph
или 1Ph)
HW (3Ph
или 1Ph)
HW
(3) 30A HW
SBP16KRMP4U
200/208/240 Symmetra
RT 4-16kVA
HW
HW
HW
(6) L14-30
*
При нагрузках, превышающих 3 КВА, требуется жесткий монтаж.
**
При нагрузках, превышающих 5 КВА, требуется жесткий монтаж.
x4
x4
x4
x4
x8
x8
x2
x2
x2
x1
Вид спереди
Вид сзади
