7

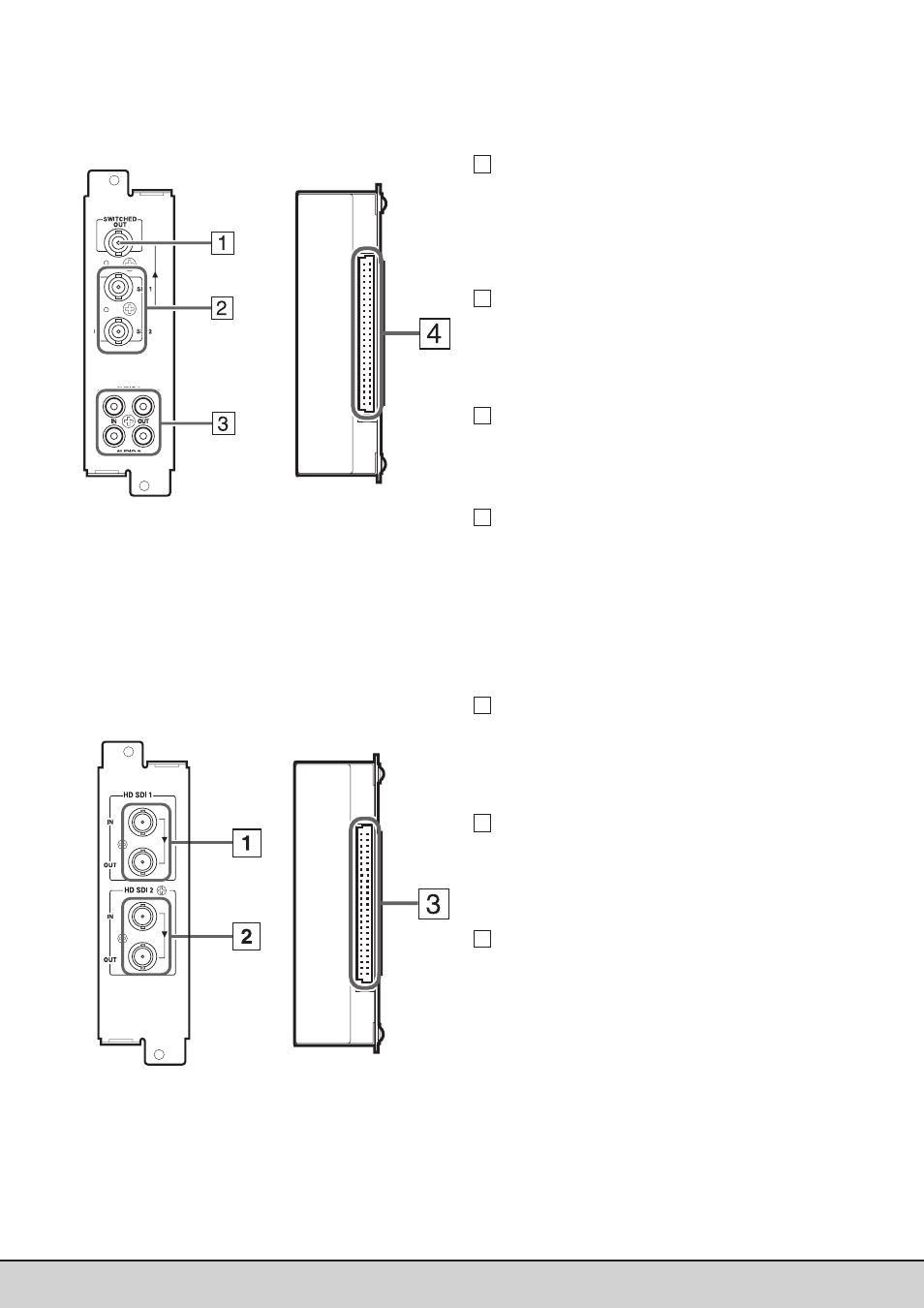

КАРТА ВВОДА SDI (ОПЦИЯ: BT YA703P)

Совместимые форматы сигналов: 480/60i, 576/50i

1 Выходной разъем для выбранного составляю

щего последовательного цифрового сигнала
Выходной разъем для выбранного цифрового сигна
ла (входного сигнала, выводимого на экран). Выход
ной сигнал компенсируется с учетом характеристик
кабеля.
ПРИМЕЧАНИЕ: Если питание монитора отключено,

цифровой сигнал не выводится.

2 Входные разъемы для составляющих последо

вательных цифровых сигналов
Входные разъемы для цифрового сигнала.
Для того чтобы выбрать SDI 1: нажмите кнопку INPUT
SELECT A/C/E
Для того чтобы выбрать SDI 2: нажмите кнопку INPUT
SELECT B/D/F

3 Разъемы ввода/вывода аудиосигналов

Входные (IN) и выходные (OUT) разъемы для анало
говых сигналов, соответствующих SDI 1 и SDI 2.
ПРИМЕЧАНИЕ: Эта карта ввода не может декодиро

вать звуковые данные, даже если они содержатся
во входном цифровом сигнале.

4 Разъемный разъем (для подключения к много

форматному монитору)
Подключается к соединительному разъему вашего
многоформатного монитора

КАРТА ВВОДА HD SDI (ОПЦИЯ: BT YA705G)

1 Входной и выходной разъемы для составляю

щих последовательных цифровых сигналов
HD SDI 1
Входной (IN) и выходной (OUT) разъемы для после
довательных цифровых сигналов HD.
Для того чтобы выбрать HD SDI 1: нажмите кнопку
INPUT SELECT A/C/E

2 Входной и выходной разъемы для составляю

щих последовательных цифровых сигналов
HD SDI 2
Входной (IN) и выходной (OUT) разъемы для после
довательных цифровых сигналов HD.
Для того чтобы выбрать HD SDI 2: нажмите кнопку
INPUT SELECT B/D/F

3 Контактный разъем (для подключения к много

форматному монитору)
Подключается к соединительному разъему вашего
многоформатного монитора.

Совместимые форматы сигналов: 720/60p,

1080/50i, 1080/60i, 1035/60i, 1080/24psF, EMBEDDED
AUDIO
