Panasonic BT-H1700 - Инструкция (Страница 5)

(095) 258 4205 www.panasonic.ru Panasonic (СНГ) 5
14 Кнопка/лампочка отключения цветности COLOR OFF
Нажмите кнопку COLOR OFF. В кнопке загорится лам
почка, экран станет черно белым. Если нажать кнопку
COLOR OFF, когда в ней горит лампочка, лампочка по
гаснет, а экран примет нормальный вид. Используйте
эту функцию для подтверждения помехи в сигнале яр
кости или для подтверждения баланса белого.
ПРИМЕЧАНИЕ: Эта функция не действует при вход
ном сигнале экрана RGB.
15 Кнопка/лампочка проверки экрана SCREENS CHECK
Нажмите кнопку SCREENS CHECK. В кнопке загорит
ся лампочка, и вид экрана будет изменяться в сле
дующем порядке:
Нормальный экран
→ Красный экран → Зеленый экран
↑ Синий экран ←
Нажмите кнопку SCREENS CHECK, когда экран будет си
ним. Лампочка погаснет, и экран примет нормальный
вид. Используйте эту функцию для подтверждения или
регулировки цветности (CHROMA) или фазы (PHASE).
ПРИМЕЧАНИЕ: Эта функция не действует при вход
ном сигнале экрана RGB.
16 Кнопка/лампочка ASPECT
Если нажать кнопку ASPECT при форматном отноше
нии экрана 4:3, в кнопке загорится лампочка, и со
отношение экрана изменится на 16:9. Если нажать
кнопку ASPECT, когда лампочка горит, лампочка по
гаснет и экран примет нормальный вид.
ПРИМЕЧАНИЕ: Эта функция не действует при вход
ном сигнале экрана RGB.
17 Кнопка/лампочка маркера области AREA MARKER
Если нажать кнопку AREA MARKER при форматном
отношении экрана 16:9, в кнопке загорится лампоч
ка, и на экране появится белый маркер. Он будет
показывать размер экрана (область), установлен
ный в меню. Если кнопку AREA MARKER нажать, когда
в ней горит лампочка, лампочка погаснет и экран
примет нормальный вид.
ПРИМЕЧАНИЕ: Эта функция не действует при вход
ном сигнале экрана RGB.
18 23 Кнопки/лампочки выбора входного сигнала
INPUT SELECT
Нажмите кнопку, в которой не горит лампочка. В кнопке
загорится лампочка, и входной сигнал изменится. (Если
горит лампочка в другой кнопке, она погаснет.)
Если нажать на кнопку, в которой горит лампочка, на эк
ране будет показано состояние действующего входного
сигнала (примерно в течение 3 секунд). Кнопки A F со
ответствуют сигналам, вводимым через карты ввода,
установленные в слотах SLOT 1 SLOT 3.
A, B : выбирает аудио и видеосигнал, поступающий
с карты ввода в слоте SLOT 1.
C, D : выбирает аудио и видеосигнал, поступающий
с карты ввода в слоте SLOT 2.
E, F : выбирает аудио и видеосигнал, поступающий
с карты ввода в слоте SLOT 3.

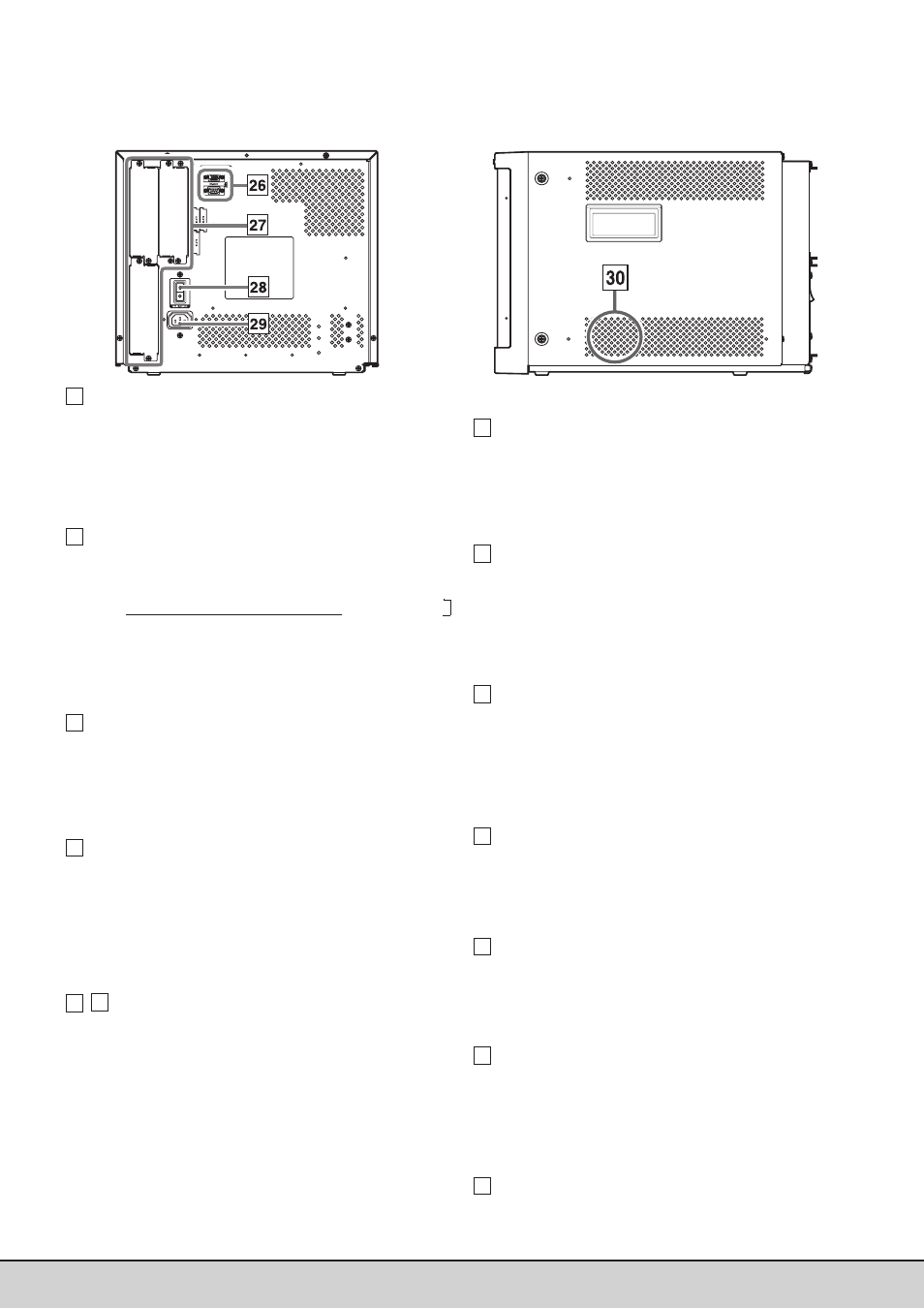

ВИД СЗАДИ/СБОКУ
<Задняя панель> <Боковая панель>
Соответствие между входными контактами и кнопка
ми INPUT SELECT см. на стр. 6 и 7.
2 4 Лампочка включения питания
Не горит : главный источник питания отключен.
Оранжевая : главный источник питания включен, а
питание монитора отключено (в режи
ме ожидания).
Зеленый : главный источник питания включен, и
питание монитора включено (в нор
мальном режиме эксплуатации).
2 5 Переключатель питания POWER
Нажмите на переключатель питания, чтобы включить
или отключить питание монитора, когда главный ис
точник питания включен.
ПРИМЕЧАНИЕ: Если в установочном меню для
RUSH DELAY TIME выбрана настройка SLOW, то от
момента нажатия кнопку включения питания до
действительного включения питания проходит
приблизительно 3.2 секунды.
2 6 Разъемы REMOTE (внешнее управление)
Разъемы для управления монитором от внешнего
устройства.
Разъем MAKE/TRIGGER (Верхний): Позволяет осуще
ствлять управление монитором путем замыкания
цепи (точки контакта), соединенной с разъемом.
Разъем RS 232C (Нижний): Позволяет осуществлять
управление монитором от персонального компьюте
ра через последовательную линию связи.
2 7 Слоты карт ввода (SLOT 1 SLOT 3)
В эти слоты можно устанавливать дополнительные
карты ввода. Карты ввода не входят в комплект по
ставки монитора.
ПРИМЕЧАНИЕ: Ввод аудио и видеосигналов в мо
нитор невозможен, если не установлены карты
ввода.
2 8 Главный переключатель питания
Нажмите на переключатель для того, чтобы вклю
чить или отключить главный источник питания.
Если главный источник питания включен, лампочка
индикатор питания на передней панели загорается
желтым, а монитор входит в режим ожидания.
I : ON
О : OFF
2 9 Разъем переменного тока
Входной разъем подачи питания. Для подключения
входящего в комплект поставки шнура питания к се
тевой розетке (230 В, 50 Гц/60 Гц).
*
Установите входящий в комплект поставки Дер
жатель шнура питания на разъем, чтобы предотв
ратить случайное отсоединение шнура питания.
Подробнее см. стр. 9.
30 Встроенный динамик (моно)
Служит для вывода выбранного входного аудиосиг
нала.
