Элементы и их назначение

20 (Е)

Пульт управления наклонно-поворотной головкой AW-RP400

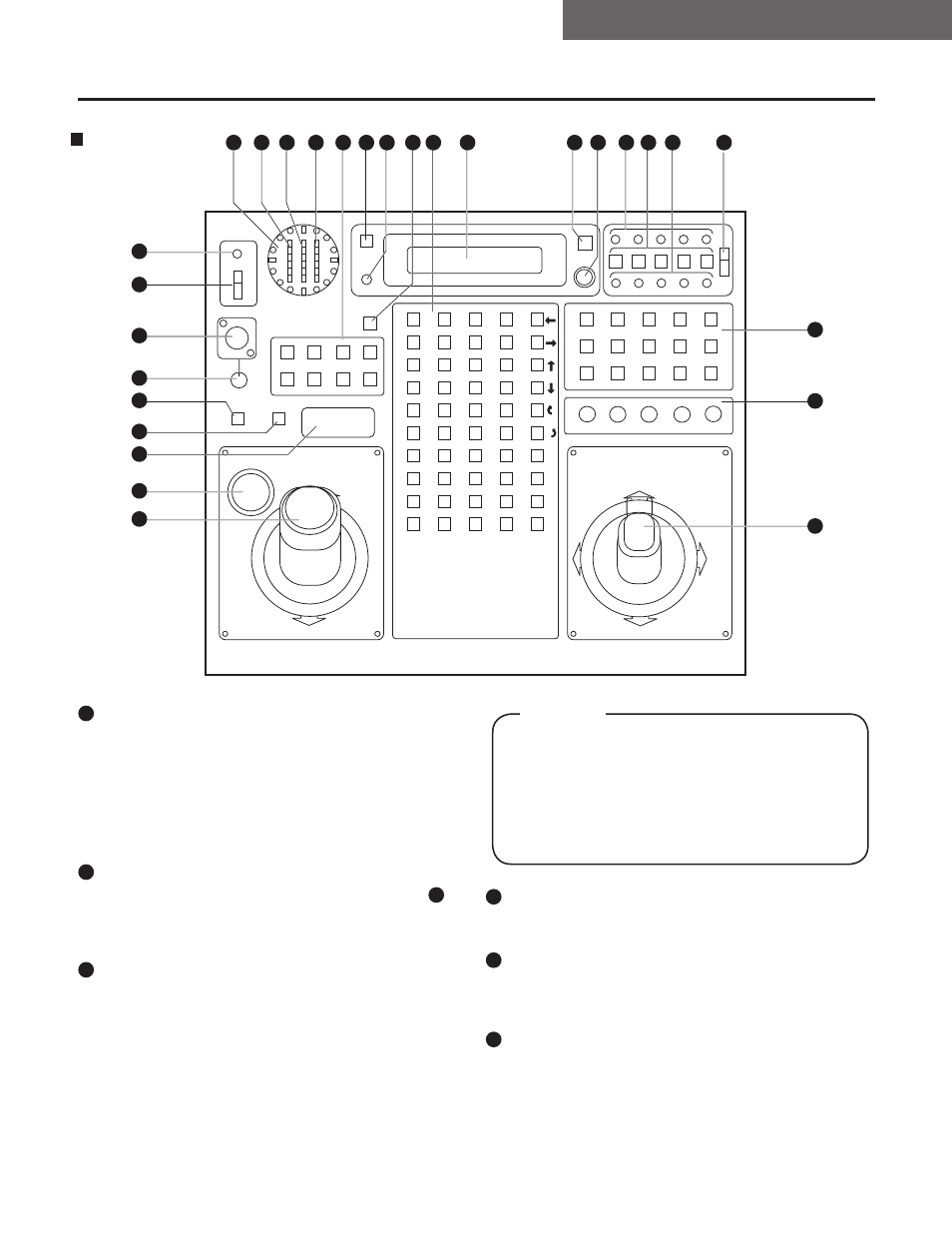

Передняя панель

10

9

8

7

6

5

4

3

2

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

1

26

27

28

1

Переключатель EXT CONT [M/S] (ВНЕШНИЙ ПУЛЬТ [M/S])

Как правило, этот переключатель находится в положении [M] (ведущий).
При использовании дополнительного пульта AW-RP400, установите
переключатель EXT CONT на дополнительном пульте в положение [S]
(ведомый).

Если установка дополнительного пульта AW-RP400 не предполагается,
переключатель EXT CONT на данном пульте должен оставаться всегда в
положении [M] (ведущий).

2

Лампа OPERATE (РАБОТА)

Эта лампа светится зеленым светом, если переключатель OPERATE (

3

)

установлен в положение ON (ВКЛ). Лампа отключается, если переключа-
тель установлен в положение OFF (ВЫКЛ).

3

Переключатель OPERATE [OFF/ON] (РАБОТА [ВЫКЛ/ВКЛ])

Если этот переключатель установлен в положение [ON] (ВКЛ) – включена
подача энергии от присоединенных наклонно-поворотных головок к каме-
рам, и активировано управление устройством.

Если этот переключатель установлен в положение [OFF] (ВЫКЛ), отключе-
но питание наклонно-поворотных головок, подключенных к камерам.

При установленном и используемом дополнительном пульте AW-RP400,
управление головками с ведомого пульта будет невозможным до тех
пор, пока переключатели OPERATE (РАБОТА) не только на ведомом, но
и на ведущем пульте установлены в положение [ON] (ВКЛ). Помните о
необходимости установить переключатель OPERATE (РАБОТА) на ведо-
мом пульте в положение [ON] (ВКЛ) перед установкой переключателя
OPERATE (РАБОТА) на ведущем пульте в положение [ON] (ВКЛ).

ПРИМЕЧАНИЕ

4

Разъем (гнездо) INCOM

Предназначается для подключения гарнитуры INCOM (внутренняя связь).

5

Регулятор LEVEL (Уровень)

Предназначается для регулировки уровня громкости приемника гарниту-
ры.

6

Кнопка CALL (Вызов)

При нажатой кнопке раздается звуковой сигнал соединенного пульта и
загорается лампа CALL.
