Изменения к прибору SK-712/x - n - p
в многоблочном исполнении
Ваш прибор изготовлен в нескольких шкафах.
На основном шкафу установлена панель управления с контроллером системы для
управления всеми насосами и плата ввода/вывода для подключения внешних
датчиков системы.
В дополнительных шкафах смонтированы отдельные каналы для подключения
насосов. Количество дополнительных шкафов зависит от компоновки конкретного
прибора.

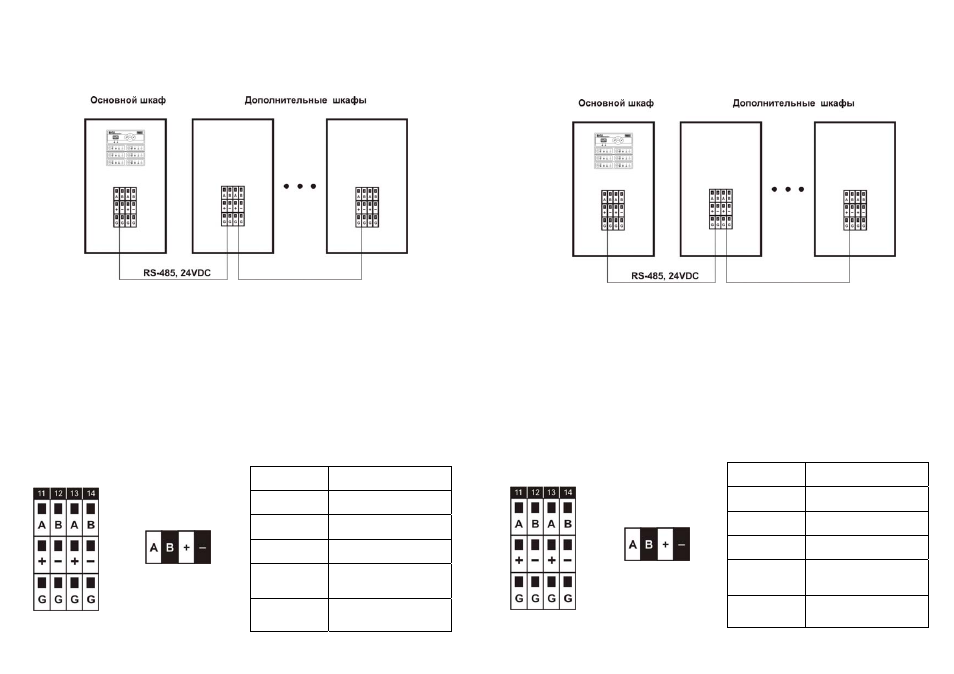

При монтаже прибора необходимо соединить шкафы между собой при помощи
межблочного кабеля (входит в комплект прибора, стандартная длина – 3 метра –
витая пара, количество соответствует количеству дополнительных шкафов).
Для подсоединения межблочного кабеля в шкафы установлены специальные
межблочные клеммники. Подсоединение осуществляется в соответствии со
следующей таблицей:
Обозначение Цвет провода
А коричневый
В коричнево-белый
+ синий + оранжевый
- сине-белый +
оранжево-белый
G
(кроме SK-712/W)
зеленый +
зелёно-белый + экран
ИЛИ
для
SK-712/W
Изменения к прибору SK-712/x - n - p
в многоблочном исполнении
Ваш прибор изготовлен в нескольких шкафах.
На основном шкафу установлена панель управления с контроллером системы для
управления всеми насосами и плата ввода/вывода для подключения внешних
датчиков системы.
В дополнительных шкафах смонтированы отдельные каналы для подключения
насосов. Количество дополнительных шкафов зависит от компоновки конкретного
прибора.
При монтаже прибора необходимо соединить шкафы между собой при помощи
межблочного кабеля (входит в комплект прибора, стандартная длина – 3 метра –
витая пара, количество соответствует количеству дополнительных шкафов).
Для подсоединения межблочного кабеля в шкафы установлены специальные
межблочные клеммники. Подсоединение осуществляется в соответствии со
следующей таблицей:
Обозначение Цвет провода
А коричневый
В коричнево-белый
+ синий + оранжевый
- сине-белый +
оранжево-белый
G
(кроме SK-712/W)
зеленый +
зелёно-белый + экран
ИЛИ
для
SK-712/W
