Внешние интерфейсы

Это устройство поставляется с тремя разъемами для
поддержания четырех внешних интерфейсов: входной
разъем GPI, 9 штырьковый разъем RS 422/RS 232C и
выходной разъем цепи сигнализации. Выберите разъ
ем, который подходит к применяемой вами модели пу
льта редактирования.

GPI (интерфейс общего назначения)

Позволяет использовать автоматическое взятие сигна
ла, подаваемого через GPI с выхода внешнего контрол
лера. При пропадании сигнала GPI выполняются эффек
ты вытеснения/смешения, установленные на панели,
или DSK или фединг.

RS 422A

Позволяет подключать к устройству внешние монтаж
ные пульты и дистанционно управляемые видеомагни
тофоны.

Функции, которыми можно управлять с AG A850

) Установки эффектов вытеснения

) Микширование

) Настройки времени автовзятия и времени авто

фединга

) Введение и выведение изображения для много

слойной рирпроекции

) Переключение точек пересечения источник 1/ис

точник 2 (источник 2/источник 3 или источник 3/
источник 4)
(Переключение режима пересечения произво
дится селекторным переключателем RS 422A/
RS 232C на задней панели. Ниже показано как
поддерживаются монтажные пульты.)

Соединения

1) Установите селекторный переключатель RS 422A/

RS 232C в положение «RS 422».

2) Подключите кабель, применяемый для соедине

ния AG A850 и монтажного пульта, к разъему
данного устройства.

3) Расположение штырьков на разъеме видеомон

тажного пульта показано ниже.

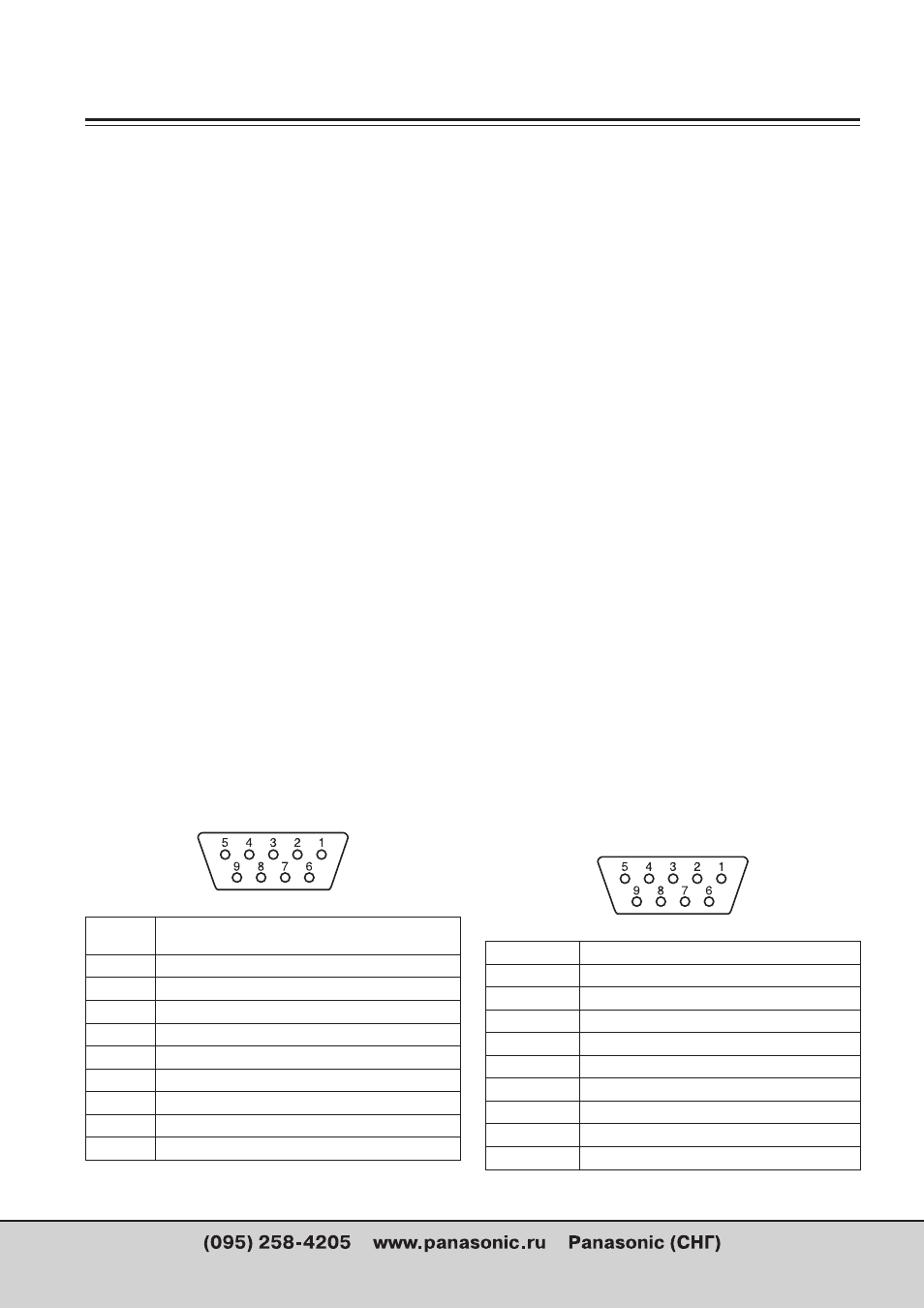

Разъем (9 штырьков)

штырька

Сигнал

1

FRAME GROUND –земля

2

TRANSMIT A — передача А

3

RECEIVE B — прием В

4

RECEIVE COMMON — общий прием

5

SPARE — резервный

6

TRANSMIT COMMON — передача общая

7

TRANSMIT B — передача В

8

RECEIVE A — прием А

9

FRAME GROUND –земля

RS 232C

Позволяет управлять устройством с помощью персона
льного компьютера. Могут быть установлены все функ
ции устройства, за исключением AUX1 и AUX 2.

Подсоединение переходного кабеля

RS 232C

AG MX70

25 штырьков

9 штырьков

1 TXD (Transmit Data)

передача данных

1 Резервный

3 RXD (Receive Data)

прием данных

2 RXD (Receive Data) прием данных

4 RTS (Request To Send)

готовность к передаче

3 TXD (Transmit Data)

передача данных

5 CTS (Clear To Send)

готовность к приему

4 DTR (Data Terminal Ready)

сигнал готовности терминала

6 DSR (Device Status Report)

отчет о состоянии устройства

5 Сигнальная земля

7 Сигнальная земля

6 DSR (Device Status Report)

отчет о состоянии устройства

20 DTR (Data Terminal Ready) сиг
нал готовности терминала

9 Резервный

Соединение DCE (Data Communicati
ons Equipment — аппаратура переда
чи данных)

Применяйте указанные кодировки также с 9 шты
рьковым кабелем.

Примечания:
Редактирование с использованием интерфейсных
разъемов RS 422, RS 232 и GPI
• Команды получаются и затем исполняются спустя 3

кадра.

• Если при установленной дополнительной плате 3D

выбирается режим 1 Frame Dly (задержка в один
кадр) с помощью установки системы 1 (см. стр. 56) на
экране первоначальных установок, изображение и
звук от источника всегда выходят с задержкой в 1
кадр.

• При выборе шаблона цифровых видеоэффектов уста

новите продолжительность перехода более, чем на 2
кадра. Если установка времени меньше указанной, не
будет никакой гарантии по точности отсчета кадров.

Цепь сигнализации (Tally)

Это открытый разъем для лампы цепи сигнализации.

Разъем (9 штырьков)

№ штырька

Сигнал

1

Выход для точки пересечения 1

2

Выход для точки пересечения 2

3

Выход для точки пересечения 3

4

Выход для точки пересечения 4

5

Выход для точки пересечения 5

6

Выход для точки пересечения 6

7

Выход для точки пересечения 7

8

Выход для точки пересечения 8 или EXT

9

Земля
