Введение
1 2

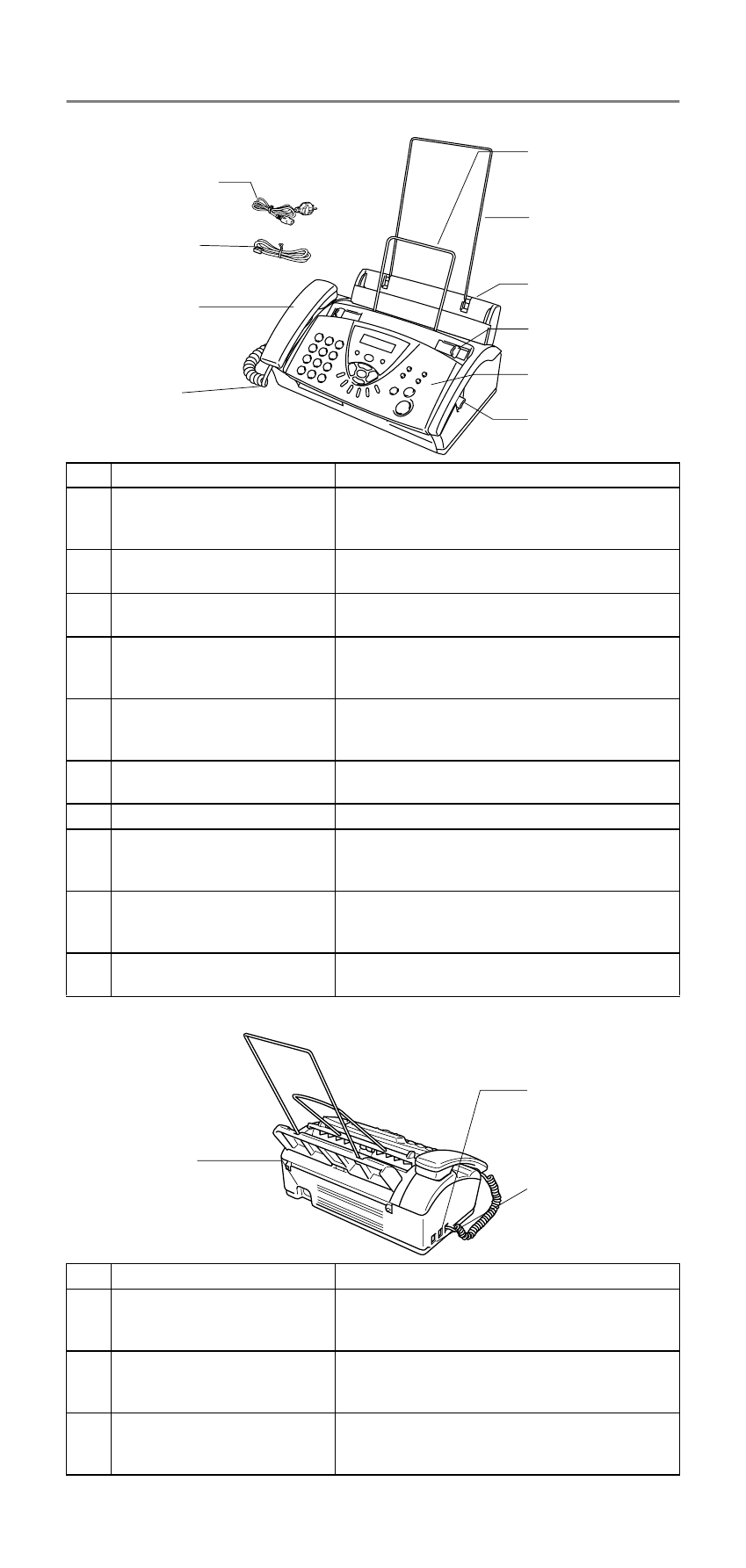

Название частей
■
Вид спереди
■
Вид сзади
№ Наименование Описание
1 Шнур электропитания Используется для подключения
факсимильного аппарата к
электрической розетке.
2 Телефонный провод Подключает факсимильный аппарат к
настенной телефонной розетке.
3 Телефонная трубка Используется при получении или
выполнении голосовых вызовов.
4 Провод телефонной
трубки Используется для подключения
телефонной трубки к факсимильному
аппарату.
5 Подставка для
документов Служит опорой для документов в
автоматическом устройстве подачи
документов.
6 Проволочная подставка
для бумаги Служит для поддержки бумаги в лотке
для бумаги.
7 Лоток для бумаги Сюда загружается бумага.
8 Направляющие для
бумаги Нажмите и переместите для
обеспечения соответствия ширине
документа.
9 Панель управления Содержит клавиши и дисплей для
управления факсимильным
аппаратом.
10 Рычаг для открытия
крышки Поднимите этот рычаг для открытия
верхней крышки.
№ Наименование Описание
11 Разъем для
подключения сетевого
шнура Подключите сюда шнур
электропитания.
12 Разъем для
подключения к
телефонной линии (LINE) Подключите сюда телефонную
линию.
13 Разъем для
подключения внешнего
телефона (EXT.) Подключите сюда телефонную линию
внешнего телефона.
9 Панель
управления
3 Телефонная
трубка
4 Провод
телефонной
трубки
6 Проволочная
подставка для
бумаги
7 Лоток для
бумаги
8 Направляющие
для бумаги
2 Телефонный
провод
10 Рычаг для
открытия крышки
1 Шнур
электропитания
5 Подставка
для документов
12 Разъем для
подключения к
телефонной
линии
13 Разъем для
подключения
внешнего
телефона
11 Разъем для
подключения
сетевого шнура
