Инструкция по эксплуатации Bosch PBC-60

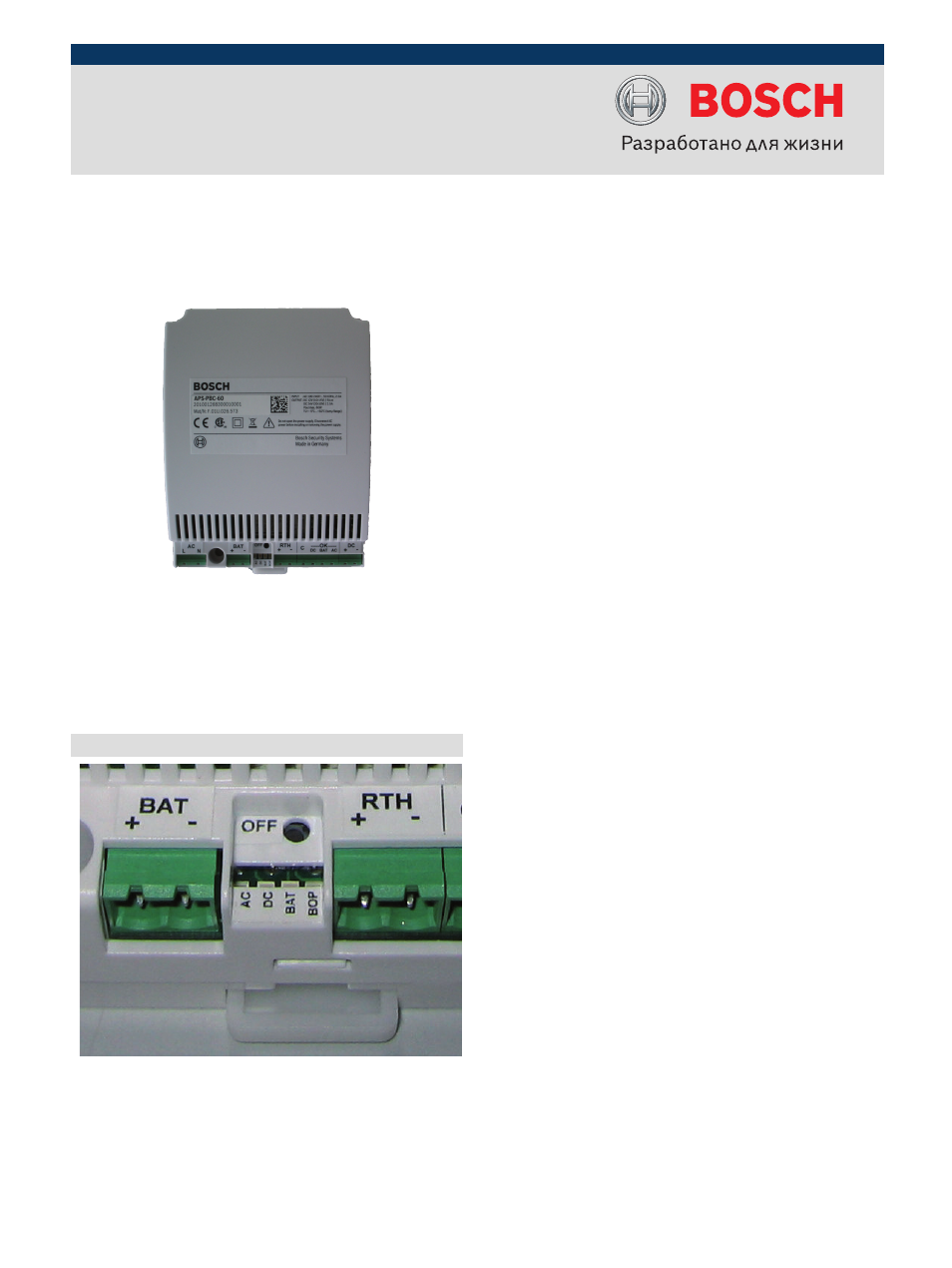

Pbc-60 блок питания и зарядное устройство
Системы | PBC-60 Блок питания и зарядное устройство
PBC-60 представляет собой источник питания со
встроенным зарядным устройством Оснащен
комплектными кабельными разъемами для
контроллеров AMC, плат ввода/вывода и аккумулятора.
Функции
PBC-60 оснащен следующими светодиодными
индикаторами напряжения:
•
Если напряжение на входе превышает 85 В перем.
тока, то загорается зеленый индикатор AC, а реле AC
замыкается.
•
Если напряжение на выходе превышает 12 В или 24 В
пост. тока (в зависимости от режима), то загорается
зеленый индикатор DC, а реле DC замыкается.
•
Если напряжение аккумулятора превышает 11 В или
22 В (в зависимости от режима), загорается зеленый
индикатор BAT, а реле BAT замыкается.
Следующие замечания относятся к режиму аккумулятора:
Если входное напряжение меньше 85 В перем. тока, то
источник питания переходит в режим "Работа от
аккумулятора" и загорается желтый индикатор BOP.
Кнопка OFF работает только в режиме аккумулятора. Эта
кнопка служит для отключения выходного напряжения.
Перезапуск возможен только при восстановлении
альтернативного источника питания.
Этот источник питания может работать в режиме 12 В или
24 В. Для переключения режимов переключать должен
быть настроен, как показано ниже, а на источнике
питания - обесточен.
PBC-60 Блок питания и зарядное
устройство
▶ Поддерживает аккумуляторы 12 В/7 А·ч, 12 В/14 А-ч
и 24 В/7 А·ч
▶ Выбираемое напряжение 12 или 24 В постоянного
тока
▶ Выбираемый ток на выходе 5 А при 12 В постоянного
тока или 2,5 А при 24 В постоянного тока
▶ Защита от перенапряжения
▶ Регулируемое напряжение заряда аккумулятора
▶ Встроенные светодиодные индикаторы напряжения
▶ Класс защиты II
