Подключение громкоговорителей

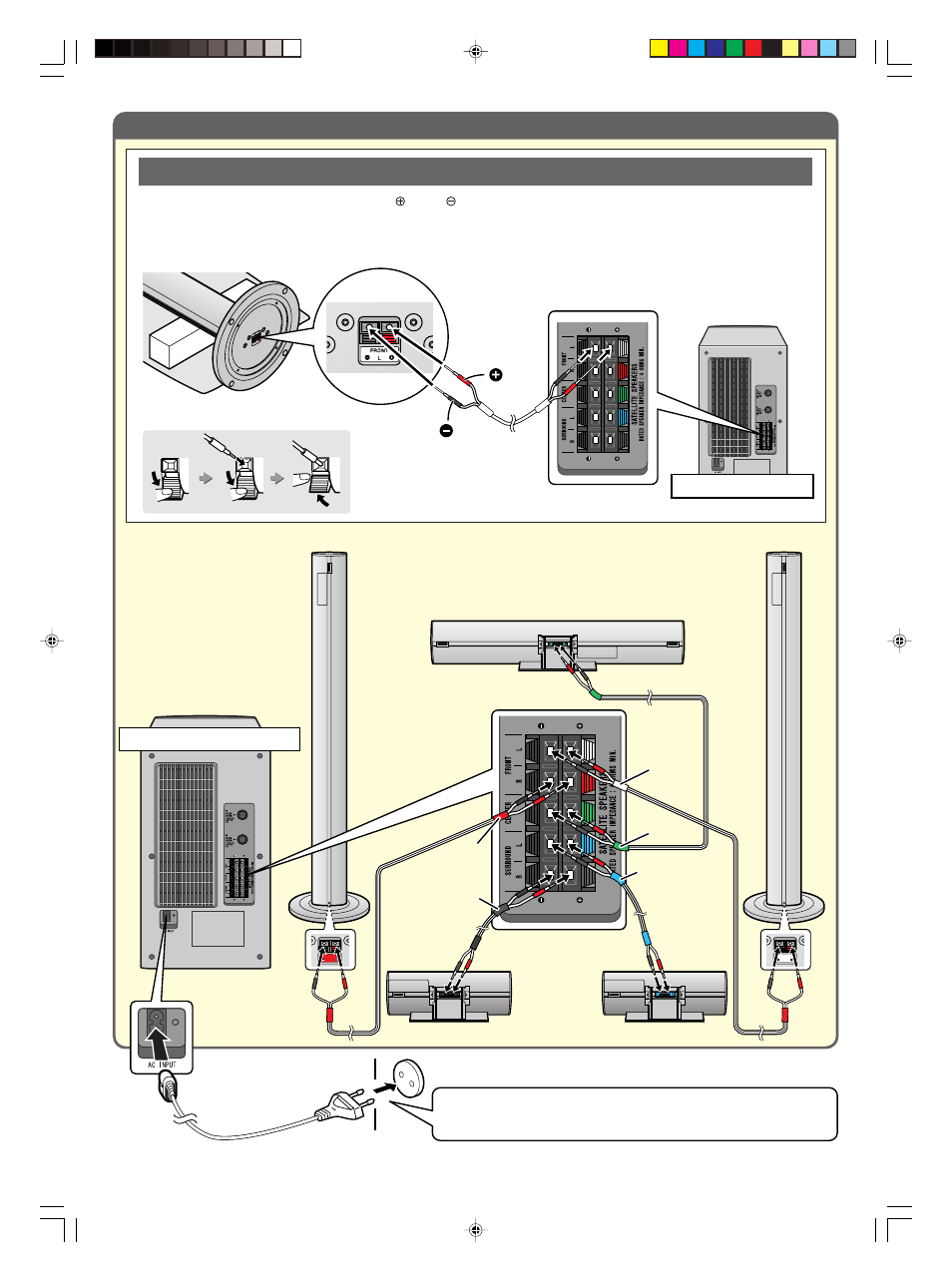

Подсоединение проводов громкоговорителей

Во избежание случайных коротких замыканий между гнездами, подсоедините провода сначала
к громкоговорителям, а затем к блоку сабвуфера/усилителя.

Подсоедините провода к громкоговорителям.

Подсоедините другой конец к блоку
сабвуфера/усилителя.

2

Красный

Черный

Блок сабвуфера/усилителя

Подсоединение системы

(правый)

Фронтальный громкоговоритель (левый)

Центральный громкоговоритель

Блок сабвуфера/усилителя

Белый

Зеленый

Синий

Красный

Серый

Громкоговоритель окружающего
звучания
(правый)

Громкоговоритель окружающего
звучания
(левый)

Сетевая розетка

(230 В переменного тока, 50 Гц)

И последнее!
После проверки правильности всех соединений подсоедините сетевой шнур
переменного тока к блоку сабвуфера/усилителя, а затем вставьте его вилку в
сетевую розетку.
