Расшифровка страницы эхолота
Важно понять, что устройство не показывает 3-мерное изображение подводно-
го мира. На экране может быть изображено несколько объектов, но прибор не
может определить, от какого объекта отразился полученный сигнал.

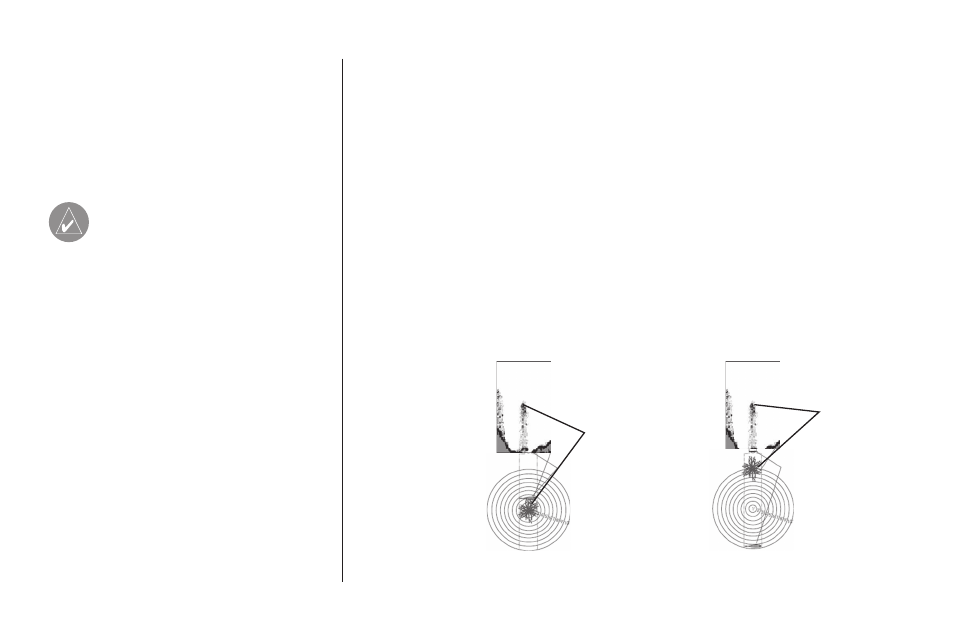

В примерах 1 и 2 (см. рис. ниже) показан вид сверху участка подводной области,
а также изображение этой области на экране эхолота. В обоих случаях на
странице эхолота рыба и дерево показаны рядом друг с другом. В примере
1 они действительно расположены рядом, но в примере 2 рыба находится на
расстоянии несколько футов от дерева. Вы должны учитывать, что эхолот не мо-
жет указать точное расположение объектов. Проанализировав изображение на
экране эхолота, Вы можете сделать вывод лишь о том, что сигналы, отраженные
от рыбы и от дерева, были приняты в одних и тех же временных рамках, а также
определить глубину расположения объектов.
ЗАПОМНИТЕ, что на странице
эхолота показано 2-мерное изоб-
ражение подводного мира. Рыба и
дерево могут быть расположены в
любом месте в пределах зоны пок-
рытия в данный момент времени.
Пример 2
Увеличенное
трансдьюсера
Ветви
Рыба
Пример 1
Ветви
Рыба
