GPSMAP 178/178 C Руководство пользователя

155

Р

АЗДЕЛ

2

го ключа 1/16” (2 мм), чтобы конец шпильки соприкоснулся с корпусом.
Не затягивайте слишком сильно, иначе Вы можете повредить шпильки.

7. Вставьте устройство в прорезь, выполненную в поверхности для установки.
8. Наденьте на шпильки шайбы и навинтите по одной шестигранной гайке. За-

тяните гайки, чтобы устройство плотно прилегало к монтажной поверхнос-
ти. Затем навинтите на каждую шпильку еще по одной шестигранной гайке.

Подключение и интерфейс

Подключение кабеля питания/данных

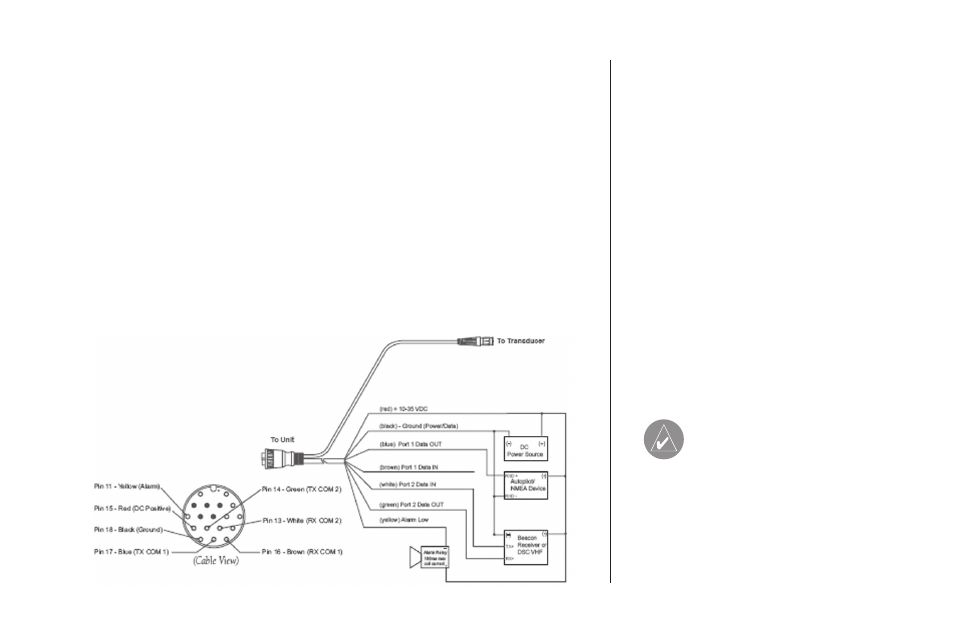

Кабель питания/данных служит для подключения прибора GPSMAP 178С к
системе питания 10 - 35 В пост. тока, а также обеспечивает возможность обмена
данными с подключенными внешними устройствами. Цветовой код на схеме
ниже показывает подключение проводов кабеля.

ПРИМЕЧАНИЕ: При типовом
монтаже используются только
красный и черный прово-
да. Остальные провода при
нормальной работе прибора
не подключаются. В системе
используется предохранитель
AGC/3AG – 2.0 А.

Приложение А

Установка
