Руководство пользователя Win-Pak Pro International 261
База данных графических планов помещений
База данных графических планов помещений содержит информацию по
всем планам помещений, введенным в систему. Графические планы
можно редактировать, изменять или удалять из базы данных.

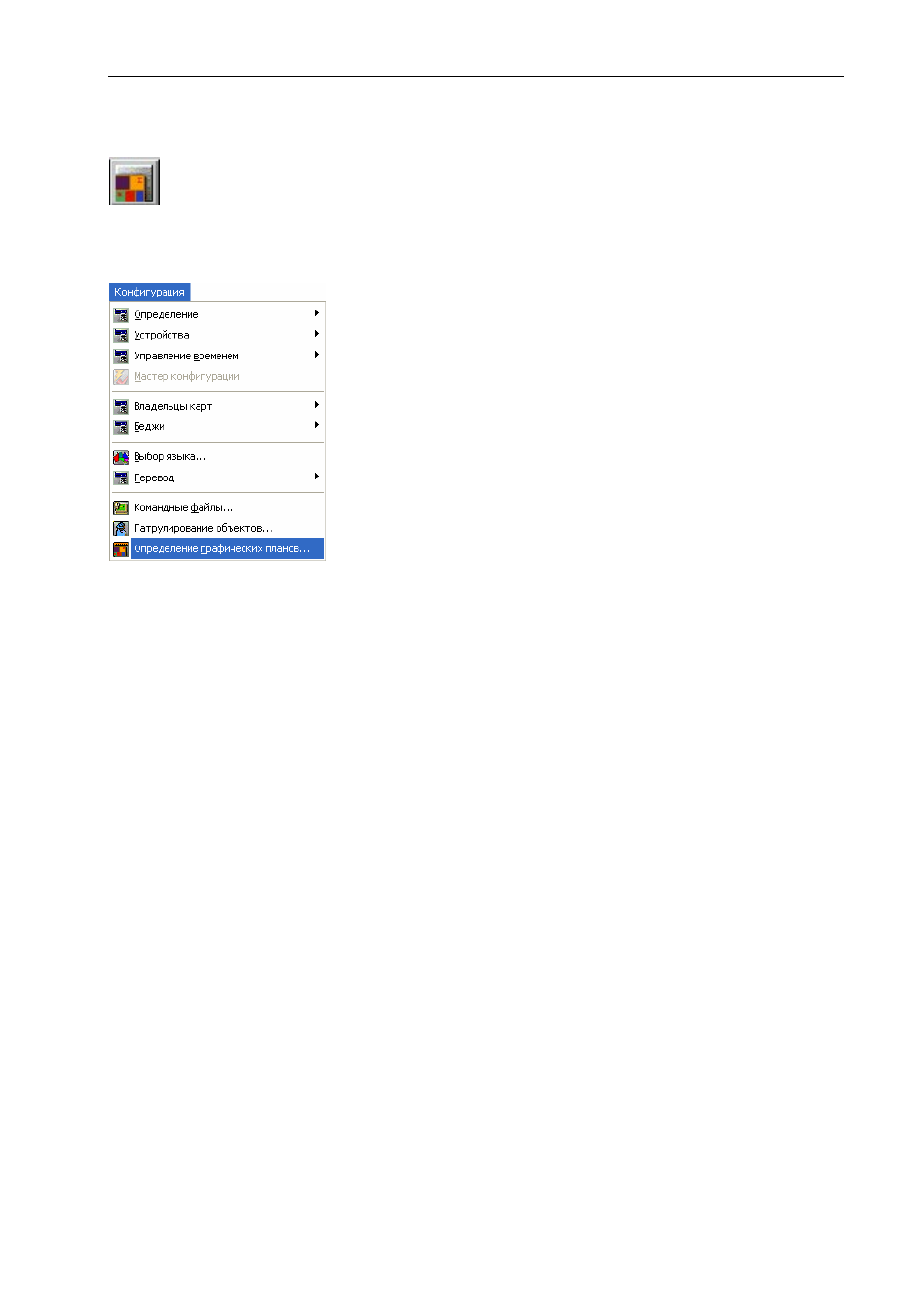

Для открытия базы данных планов помещений выберите меню Конфигурация –
Графические планы.
Список базы данных планов помещений отображает имеющиеся планы
помещений по именам и описанию.
Информацию в базе данных планов помещений можно найти и отсортировать по
имени и описанию.
Кнопки Добавить, Изменить и Удалить позволяют создавать новые планы,
редактировать имеющиеся планы или удалять планы из системы.
Определение графических планов
Основой графического плана является фоновое изображение. Фоновое
изображение представляет собой статическое графическое изображение, которое
может быть чертежом фактического помещения, фотографией или простым
графическим представлением. Фоны планов импортируются как графика
метафайлов Windows (расширение wmf), и представляют собой векторное
изображение. Они могут изменяться таким образом, что изображение плана
помещений можно легко увеличить или уменьшить без искажений. При желании
план помещений можно создать без фоновой графики.
Следующим шагом является добавление значков абстрактных устройств для
каждого устройства, управление или мониторинг которого необходимо
осуществлять с данного плана. Можно выбрать любые абстрактные устройства,
которые были определены в системе. На панели инструментов есть различные
варианты значков для отображения различных типов абстрактных устройств
(дверей, панелей, сетей и т.п.).
Добавьте связи с другими планами помещений или окнами отображения
тревожных сигналов или событий. Кроме того, к плану можно добавить текстовый
блок. Например, может понадобиться создать пояснения к цветовым кодам
абстрактных
устройств или специальные инструкции оператору,
