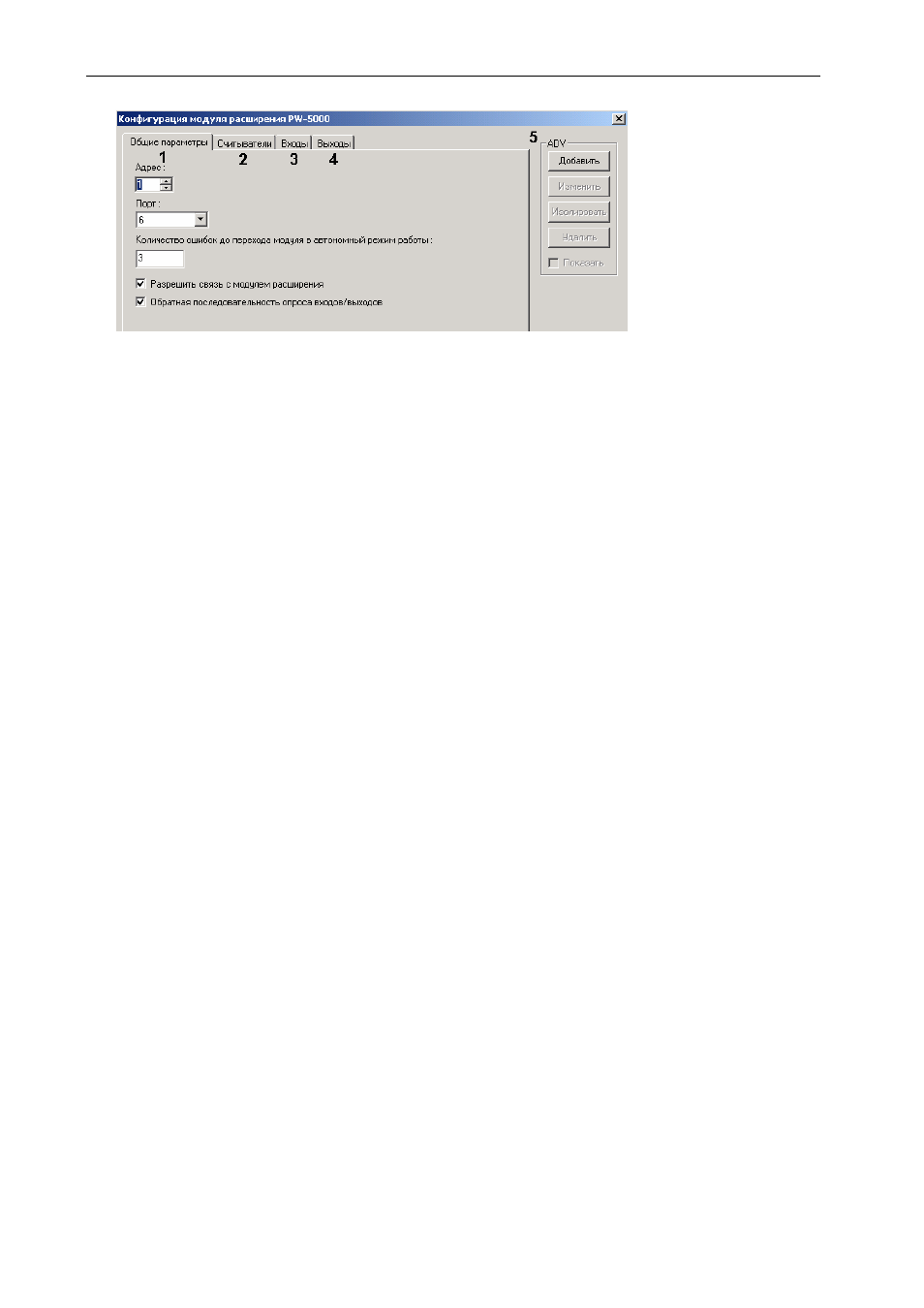

1. На вкладке Общие параметры задается адрес модуля расширения
(устанавливается DIP-переключателями на плате модуля), номер порта
контроллера, к которому подключен модуль расширения, а также количество
ошибочных сообщений, после которых модуль переходит в автономный режим
работы (без связи с основным модулем контроллера PW5K1IC).
2. Вкладка Считыватели используется для определения и конфигурирования
считывателей, подключенных к модулю.
3. Вкладка Входы используется для установки параметров шлейфов. К шлейфам
подключаются датчики состояния дверей, кнопки запроса на выход,
извещатели охранной сигнализации и т.п.
4. Вкладка Выходы используется для установки параметров реле. Реле
управляют замками дверей, оповещателями, лифтами и другими
исполнительными устройствами.
5. Для каждого модуля расширения, считывателя, входа и выхода необходимо
создать абстрактное устройство (ADV).
Подробная информация об установке параметров модулей расширения
приведена ниже.
Установка модуля расширения считывателей
В системе PW-5000 используются модули расширения на 1 и 2 считывателя.
Модули подключаются к PW5K1IC по интерфейсу RS-485 с постоянным контролем
состояния связи. Скорость обмена информацией между модулями и PW5K1IC
может составлять до 38400 бод.
• Модуль расширения на 2 считывателя имеет 2 входа для подключения
считывателей с интерфейсом Виганда или карт с магнитной полосой, 8
шлейфов и 6 реле.
• Модуль расширения на 1 считыватель имеет 1 вход для подключения
считывателя с интерфейсом Виганда или карт с магнитной полосой, 2 шлейфа
и 2 реле.
