192 Руководство пользователя Win-Pak Pro International

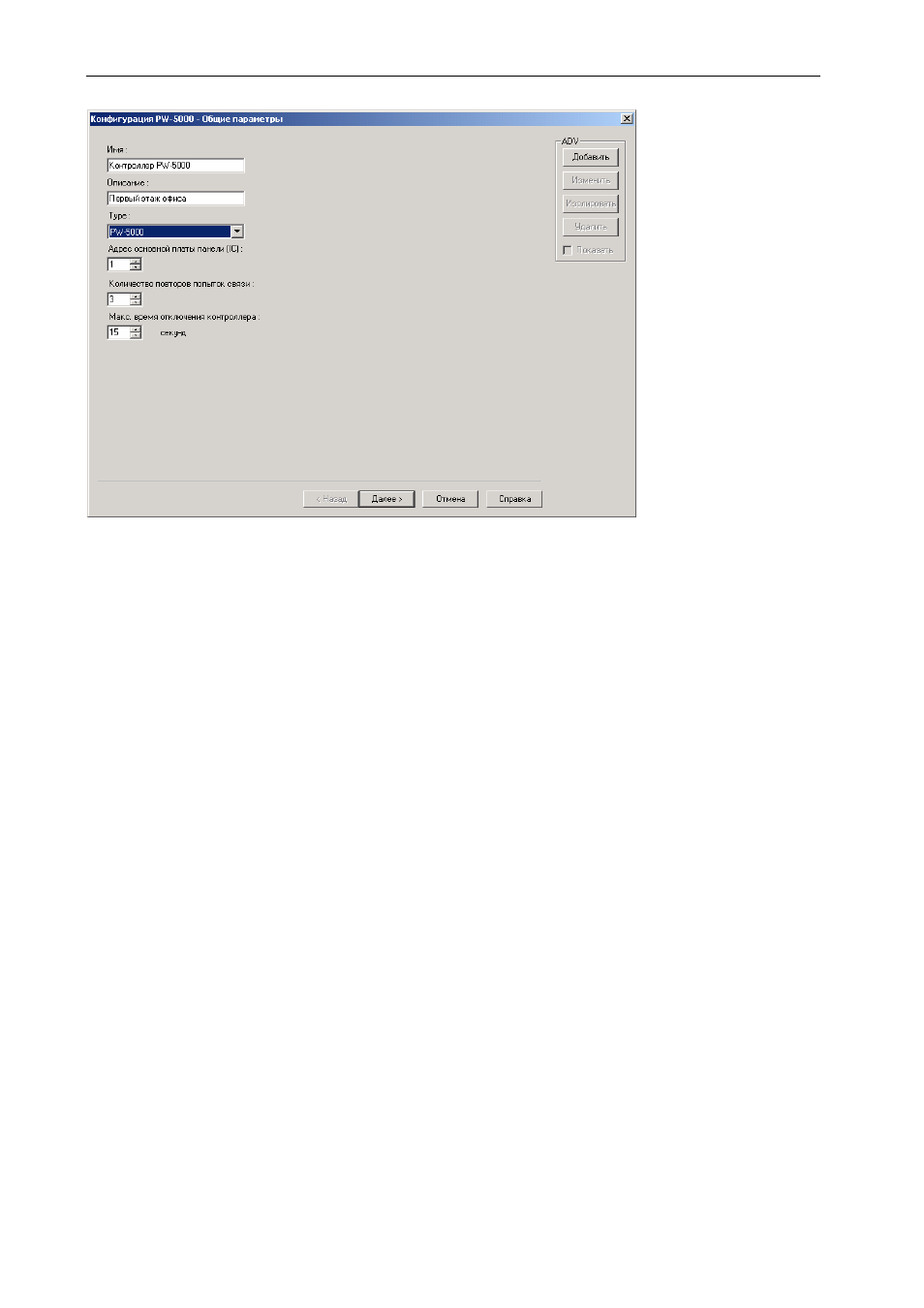

4. Введите адрес основного модуля контроллера. Этот адрес должен быть
предварительно установлен DIP-переключателями на плате PW5K1IC и может
принимать значение от 1 до 8.
5. В поле Количество повторов попыток связи укажите максимальное
количество попыток установления связи, которые будет выполнять Win-Pak до
индикации сообщения об отсутствии связи с контроллером PW-5000.
Например, если установлено значение 3, то при получении Win-Pak
поврежденного пакета данных от контроллера или отсутствии пакета данных,
Win-Pak будет повторять попытки передачи 3 раза. Количество повторов
попыток связи может принимать значения от 2 до 10 (по умолчанию
установлено 3). Для большинства применений подходят значения от 2 до 4.
Значения, превышающие 4, используются для особых условий установки.
6. В поле Максимальное время отключения контроллера устанавливается
время, в течение которого контроллер PW-5000 анализирует наличие связи с
ПК. Если контроллер не получает никаких сообщений от ПК (например,
вследствие обрыва линии связи), он ждет в течение установленного времени,
а затем формирует сообщение об отсутствии связи с ПК. Максимальное время
отключения контроллера может составлять от 10 до 65 секунд (по умолчанию
установлено 15 секунд). Для большинства применений подходят значения от
10 до 30 с.
7. Назначьте абстрактное устройство для панели, щелкнув на кнопке Добавить в
группе ADV (в правой верхней части окна). Имя, назначенное панели, по
умолчанию предлагается в качестве имени абстрактного устройства.
Настройте все необходимые параметры абстрактного устройства: назначьте
Группу действий, установите Действия и Приоритеты различных событий с
контроллером.
8. После того, как вы завершите установку параметров абстрактного устройства,
щелкните на ОК для возврата к окну общих параметров PW-5000.
9. Щелкните на кнопке Далее.
