Клавиатура Galaxy TouchCenter

Общая информация

Клавиатура TouchCenter используется для
управления и программирования кон-
трольных панелей серии Galaxy Dimension.
Клавиатура имеет цветной сенсорный дис-
плей, предоставляя пользователям удоб-
ный графический интерфейс.

Установка клавиатуры

1.

Снимите монтажное основание кла-
виатуры, нажав на него вниз.

2.

Расположите монтажное основание
на поверхности стены так, чтобы от-
крытая часть была совмещена с кабе-
лем.

3.

Проведите кабель через отверстие в
монтажном основании.

4.

Закрепите основание на стене с по-
мощью четырех винтов (входят в
комплект поставки).

5.

Подключите провода к клавиатуре в
соответствии со следующей табли-
цей.

Панель

Клавиатура

A G
B Y

GND –

+12V +

6.

Установите клавиатуру на монтаж-
ное основание, совместив четыре вы-
ступа в монтажном основании с от-
верстиями в задней крышке клавиа-
туры.


Конфигурирование
клавиатуры

Для конфигурирования клавиатуры вы-
полните следующие действия.

1 – Установите адрес
При первой подаче питания клавиатура
отобразит окно назначения адреса. Введите

адрес из допустимого диапазона. Адрес
клавиатуры TouchCenter не должен совпа-
дать с адресом какой-либо другой клавиа-
туры, подключенной к этой же шине дан-
ных RS485 (AB). В большинстве случаев
может быть использовано значение адреса
по умолчанию.

ИЛИ

Если адрес уже был установлен и окно
выбора адреса не отобразилось на экране,
подключите питание клавиатуры и в тече-
ние 5 секунд после этого нажмите кнопку

. Затем нажмите ent и выберите адрес.

2 – Зарегистрируйте клавиатуру в
системе
Если данная клавиатура является единст-
венной в системе, то после установки ад-
реса необходимо отключить питание па-
нели и подать его заново. Если в системе
уже есть другие сконфигурированные
клавиатуры, то для регистрации новой
клавиатуры достаточно выйти из инже-
нерного режима.
Клавиатура готова к работе после того,
как на экране появится графическое меню
по умолчанию.

Примечание. Диапазон допустимых адресов
клавиатур приведен в руководстве по установ-
ке панели. К каждой шине данных RS485 мо-
жет быть подключена одна клавиатура
TouchCenter.

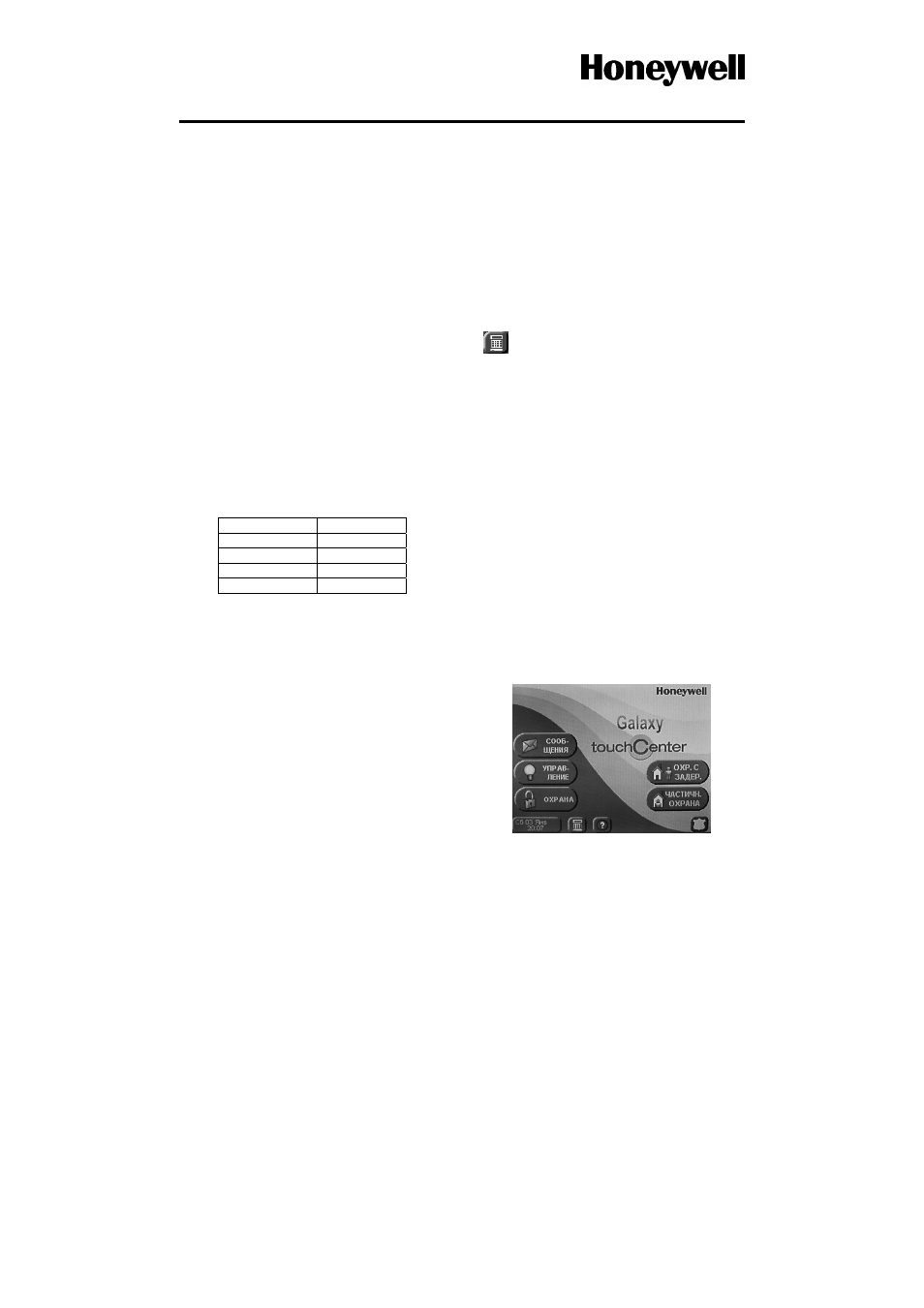

Графическое меню по умолчанию
