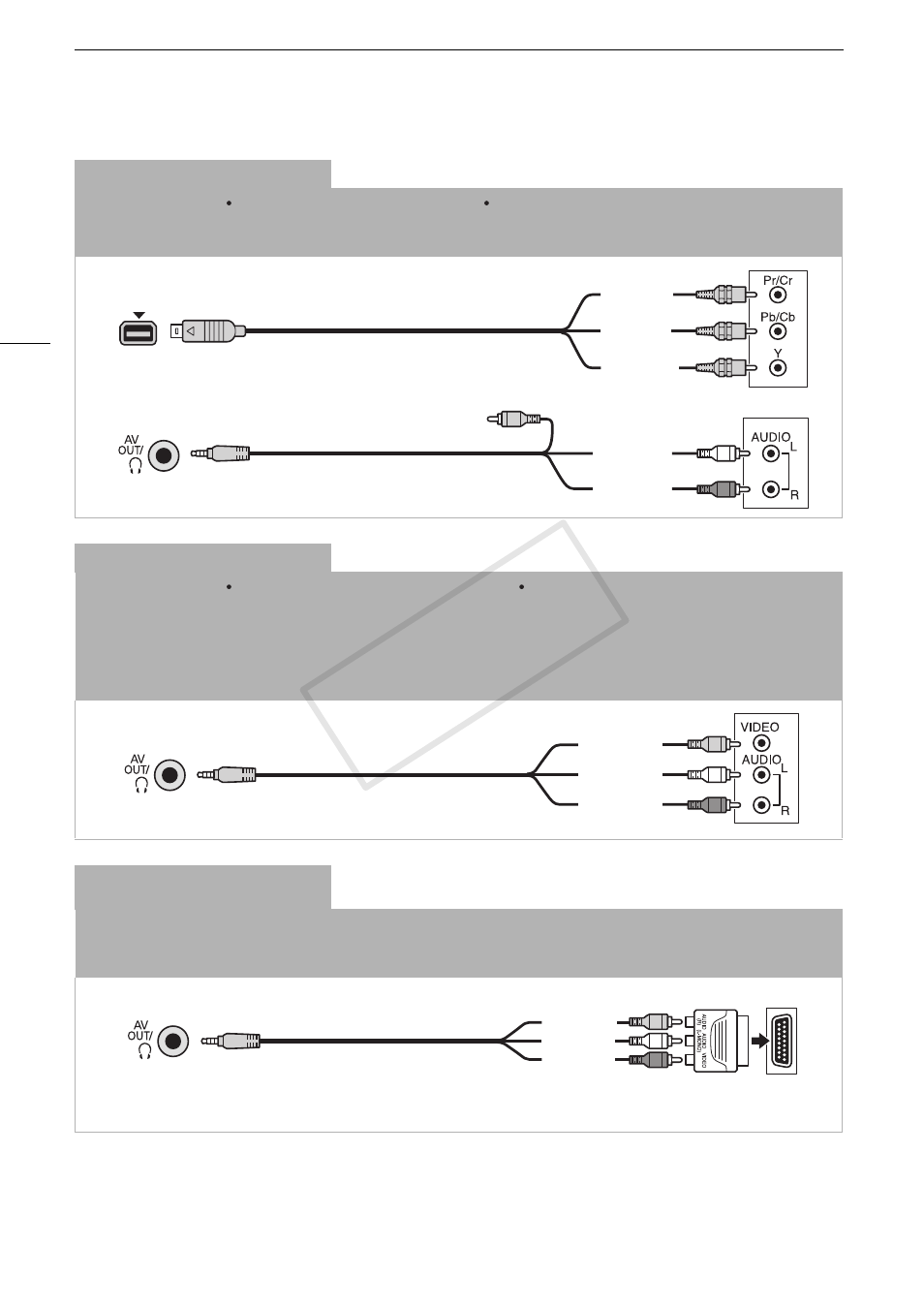

Схемы подключения

124

Подключение

"

Компонентный видеосигнал

Тип: аналоговое Качество: высокая четкость Только выход
Подключение к ТВ высокой четкости (HDTV), оснащенному входными компонентными видеоразъемами. В
видеокамере задайте для параметра

q

>

[АV/Наушники] значение [

Ò AV].

Подключение

#

Композитный видеосигнал

Тип: аналоговое Качество: стандартная четкость Только выход
Подключение к стандартному ТВ или видеомагнитофону с входными аудио-/видеоразъемами. Измените в
видеокамере следующие настройки:
-

s

>

[Формат ТВ] в соответствии с ТВ (широкоэкранный или 4:3), если ТВ не может автоматически

определять и изменять соотношение сторон
- Задайте для параметра

q

>

[АV/Наушники] значение [

Ò AV]

Подключение

-

Композитный видеосигнал

(SCART)

Во всех отношениях точно такое же подключение, как приведенное выше подключение #.
Подключение к стандартному ТВ или видеомагнитофону с входным разъемом SCART. Требуется адаптер SCART
(продается в магазинах).

Белый

Компонентный кабель CTC-100

(приобретается дополнительно)

Стереофонический видеокабель STV-250N

(входит в комплект поставки)

Красный

Зеленый

Синий

Красный

Красный

Белый

Желтый

Стереофонический видеокабель STV-250N

(входит в комплект поставки)

Стереофонический видеокабель STV-250N

(входит в комплект поставки)

Адаптер SCART

(продается в магазинах)

Желтый

Белый

Красный

COP

Y
