Схемы подключения

123

Схемы подключения

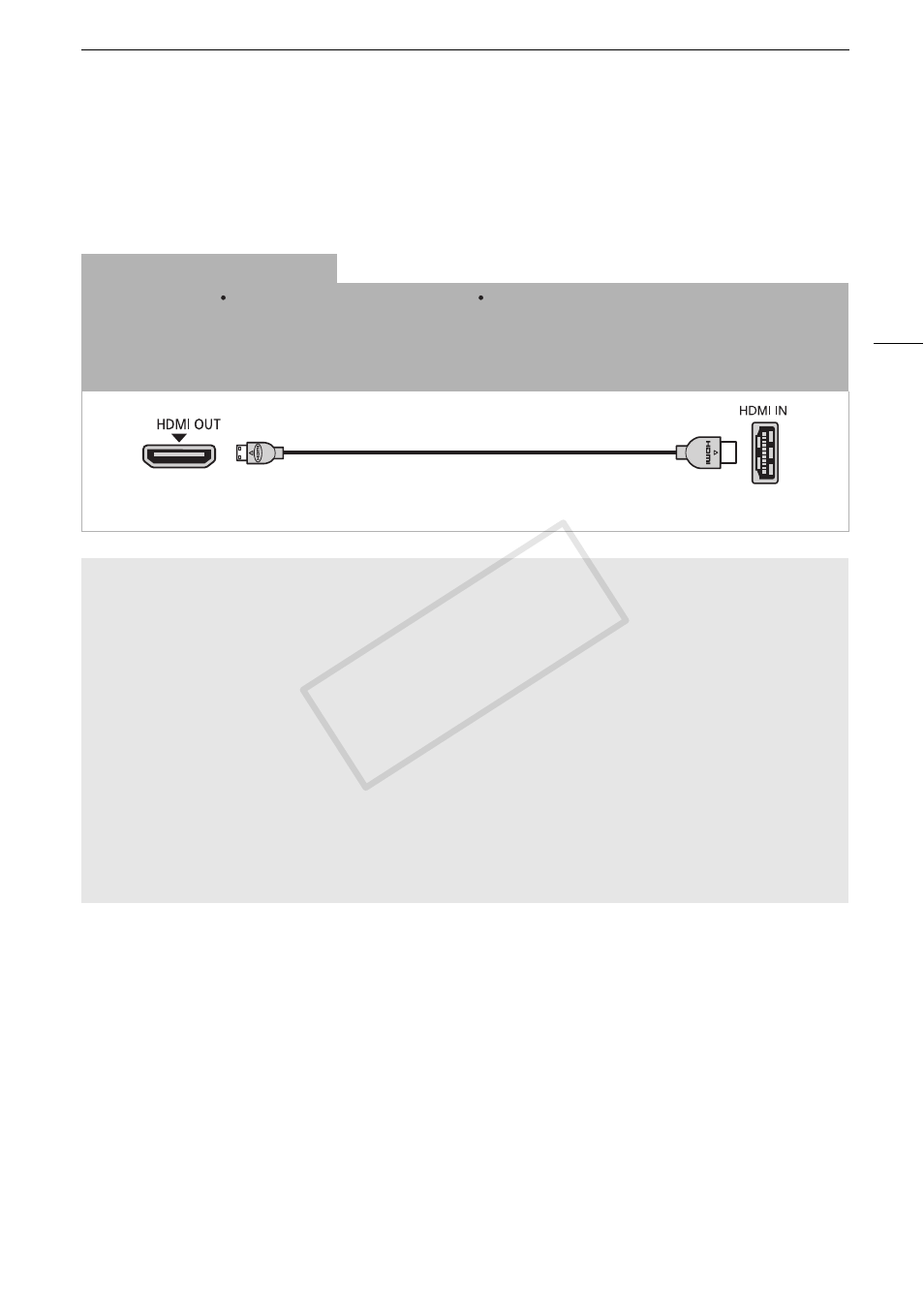

На следующих схемах подключения с левой стороны показаны разъемы видеокамеры, а с
правой стороны показан (только для справки) пример разъемов на подключаемом устройстве.

Подключение

!

HDMI

Тип: цифровое Качество: высокая четкость Только выход
Подключение к ТВ высокой четкости (HDTV), оснащенному входным разъемом HDMI. Если телевизор высокой
четкости поддерживает входной сигнал HDMI-CEC или 1080p, эти функции можно включить с помощью
параметров

q

>

[Регулиров.для HDMI] и [Выход HDMI 1080p] соответственно. Стандарт текущего

выходного сигнала можно проверить с помощью параметра

q

>

[Статус HDMI].

Высокоскоростной кабель HDMI

HTC-100/S

(входит в комплект поставки)

Соединитель

Mini HDMI

Соединитель HDMI

(стандартный)

О подключении HDMI

TM

Соединение HDMI (High-Definition Multimedia Interface – Мультимедийный интерфейс высокой
четкости) (!) является удобным полностью цифровым соединением с использованием
одного кабеля как для видео-, так и для аудиосигнала. При подсоединении видеокамеры к
аппаратуре HDTV, оснащенной разъемом HDMI, возможно воспроизведение
видеоизображения и звука с высочайшим качеством.

- Разъем HDMI OUT на видеокамере предназначен только для вывода сигналов. Не

подсоединяйте к этому разъему выходной разъем HDMI внешнего устройства, так как
при этом можно повредить видеокамеру.

- Когда видеокамера подключена к телевизору высокой четкости с помощью

подключения !, на других разъемах выходной видеосигнал отсутствует.

- При подключении видеокамеры к мониторам DVI правильная работа не гарантируется.
- В зависимости от используемого телевизора высокой четкости правильное

воспроизведение персональных видеоматериалов с помощью подключения ! может
оказаться невозможным. Попробуйте использовать другие схемы подключения.
