48 Edge 605/705 Руководство пользователя
3. Отвинтите магнит, устанавли-
ваемый на спице, от пластико-
вой детали. Расположите спицу
в канавке пластиковой детали и
несильно затяните. При недо-
статочном пространстве между
ручкой датчика и спицей магнит
может смотреть в сторону,
противоположную датчику GSC
10. Магнит должен быть выров-
нен по линии отсчета на ручке
датчика.
4. Ослабьте винт на ручке датчика.
Переместите ручку датчика
таким образом, чтобы она нахо-
дилась на расстоянии не менее
5 мм от магнита на спице. Кроме
того, Вы можете наклонить
датчик GSC 10 к магниту.
5. Нажмите кнопку сброса на дат-
чике GSC 10. Светодиод заго-
рится красным, а затем зеленым
цветом. Крутите педали для про-
верки правильности установки
Sensor arm indication line
= линия отсчета на ручке
датчика

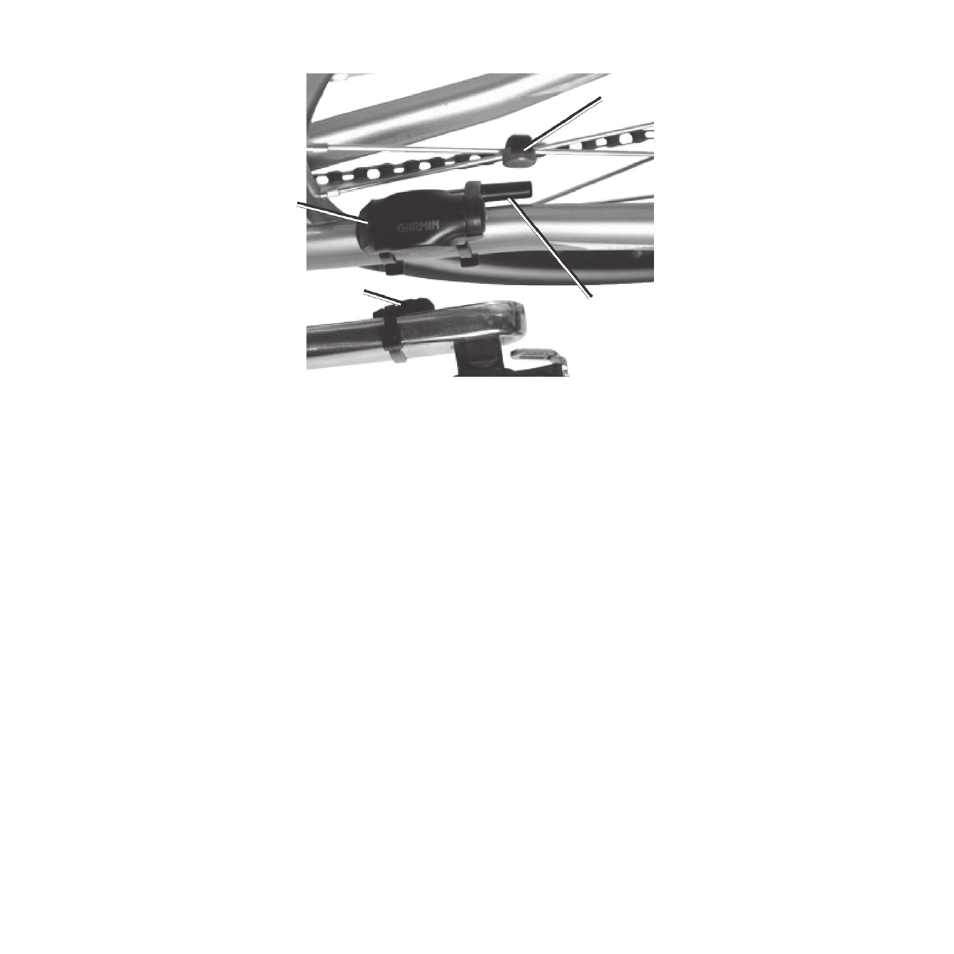

Рис.: Выравнивание датчика GSC 10 и магнита
Spoke magnet =
магнит на спице
Pedal magnet = педальный
магнит
GSC 10
