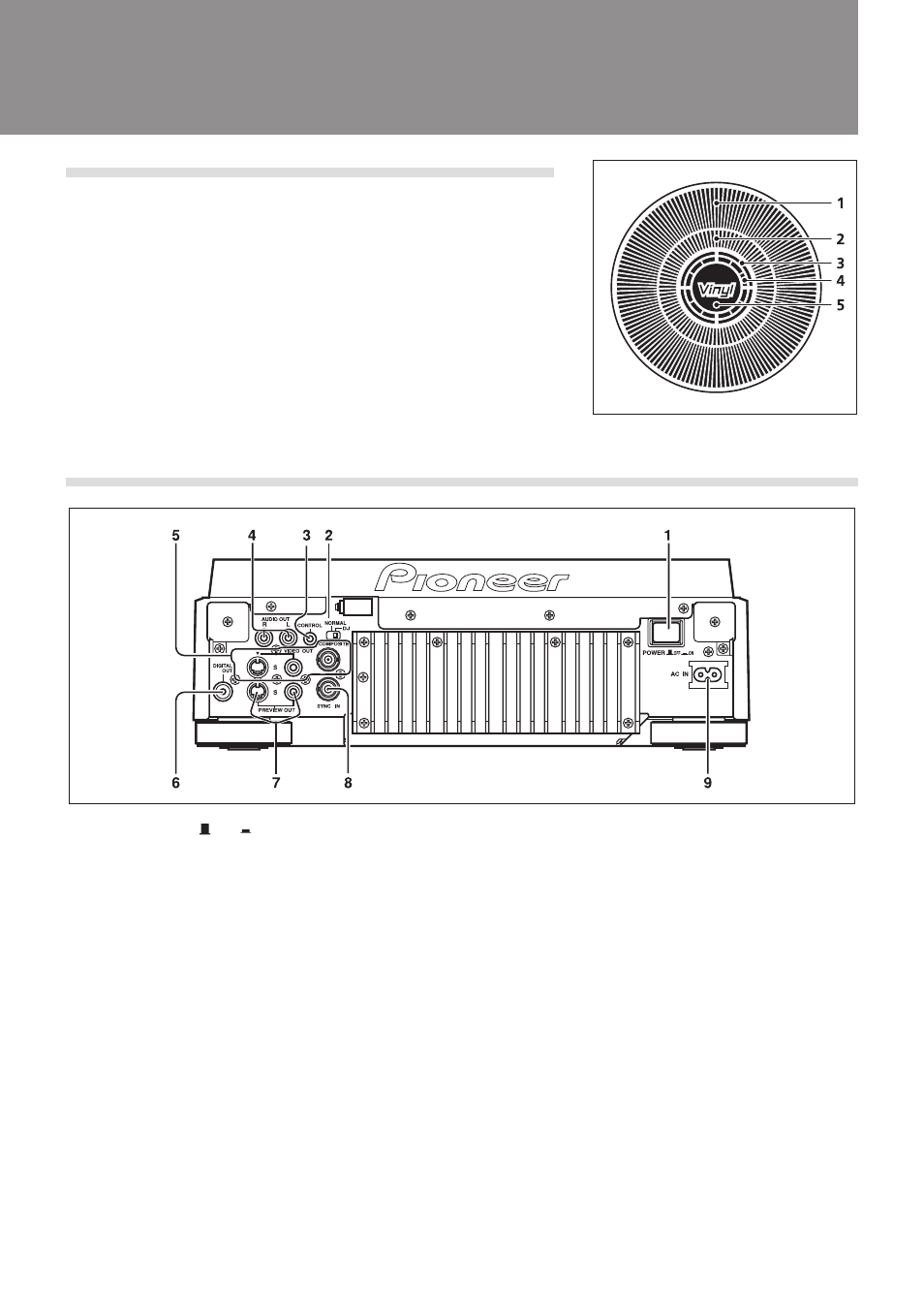

Дисплей Jog-диска
1. Рабочий дисплей
Показывает место воспроизведения, причем один оборот соответствует 135 кадрам. При воспроиз-
ведении дисплей вращается, а во время паузы он останавливается.
2. Дисплей положения меток
Показывает положение меток.
3. Дисплей статуса аудио/видеопамяти
Мигает во время записи в аудио/видеопамять. Когда этот индикатор мигает, запись меток в реаль-
ном времени или быстрых меток невозможна.
4. индикатор обнаружения касания Jog-диска
Если включен режим VINYL, то при касании верхней стороны Jog-диска этот индикатор мигает.
5. индикатор режима VINYL
Светится при включении режима VINYL.
Задняя панель
Перед началом эксплуатации (Элементы управления и их функции)
1. Кнопка POWER OFF ( )/ON ( ) [Выключено/Включено]
2. Переключатель режима NORMAL/DJ (См. страницу 14)
Если положение этого переключателя изменить во время воспроизведения, то
воспроизведение прекратится, а затем продолжится с начала диска.
Режим DJ: Предназначен для работы с Jog-диском, для изменения темпа
и других диджейских операций. При воспроизведении DVD-диска субтитры и
некоторые другие функции и операции могут не поддерживаться.
Режим NORMAL: Диджейские функции не поддерживаются. В режиме паузы
звук не подается. При воспроизведении DVD-диска выбранные аудиосигналы
выводятся через цифровые разъемы. При воспроизведении CD-дисков выво-
дятся цифровые данные, содержащие субкоды (CD-графика не поддержива-
ется).
3. Разъем CONTROL [Управление]
С помощью прилагаемого кабеля управления этот разъем можно соединить
с DJ микшерным пультом Pioneer (продается отдельно) и производить управ-
ление этим плеером с микшерного пульта. В частности, выполнять функции
запуска плеера от фейдера и возврата к метке. Кроме того, соединение этого
разъема с другим DJ-плеером позволит производить операцию автоматичес-
кого последовательного воспроизведения (см. страницу 41).
4. Разъемы AUDIO OUR L/R [аудиовыход, левый/правый канал]
Аналоговые выходные разъемы RCA-типа.
5. Разъемы главного видеовыхода (VIDEO OUT)
К ним относятся разъемы типа RCA и BNC, которые предназначены только для
вывода видеосигнала при воспроизведении DVD (композитный сигнал), а так-
же выходной разъем S-Video.
6. Разъем DIGITAL OUT [Цифровой выход]
Коаксиальный цифровой выход RCA предназначен для подключения усилителя,
Dolby Digital/DTS декодера, CD рекордера и т.п.
Если переключатель NORMAL/DJ установлен в положение «DJ», то при вос-
произведении DVD-диска выводится 2-канальный цифровой сигнал формата
Linear PCM независимо от выбранного формата аудиосигнала. При воспроиз-
ведении CD-диска выводится только аудиосигнал, не содержащий субкоды.
Если переключатель NORMAL/DJ установлен в положение «NORMAL», то
при воспроизведении DVD-диска выводится цифровая информация в выбран-
ном аудиоформате. При воспроизведении CD-диска выводится цифровой сиг-
нал, включая субкоды.
7. Разъемы PREWIEW OUT [Видеовыход предварительного просмотра]
Разъем типа RCA (композитный сигнал) и выходной разъем сигнала S-Video.
Через эти разъемы выводится контрольное изображение, помогающее работе
ди-джея. Выводятся также различные сообщения и дополнительная информа-
ция (см. страницу 12).
8. Разъем SYNC IN [Вход синхронизации]
Разъем типа BNC предназначен для ввода внешнего сигнала синхронизации.
Используется для подключения специализированного синхронизирующего ге-
нератора.
9. сетевой разъем (AC IN)
С помощью шнура питания подключается к розетке.
