Соединения
Перед тем как проводить перекомпоновку кабелей, отключите питание всего оборудования.
Подключите кабель питания сети переменного напряжения, входящий в комплект поставки AW-PH405 для установки
наклонно-поворотной головки AW-PH405 снаружи помещения.
Используйте линейные кабели 10BASE-T для подключения разъемов RP наклонно/поворотных головок с разъемами
CONTROL OUT TO PAN/T HEAD (1 - 5) многофункционального контроллера AW-RP655 и гибридной панели
управления AW-RP555. Максимальное удаление составляет 1000 метров при использовании кабелей категории UTP5,
или эквивалентных кабелей.
Для подключения AW-PH405 к съемной камере следует использовать кабеля, входящие в комплект поставки камеры.
Подключите кабель управления диафрагмой объектива с электромеханическим приводом к разъему IRIS на камере и
подключите кабель увеличения/фокусировки к разъему LENS I/F(1) наклонно-поворотной головки.

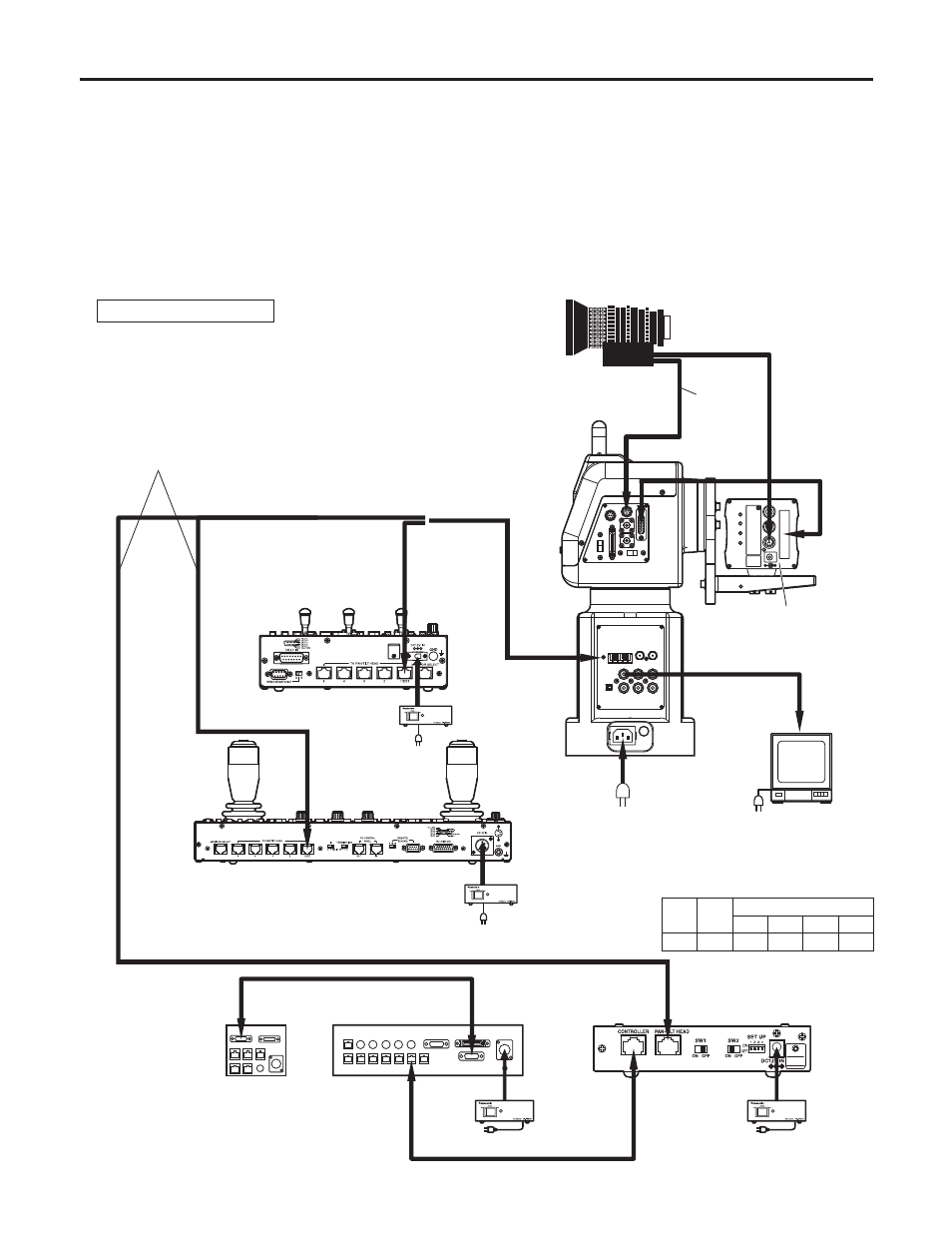

Для съемной камеры
Объектив с электромеханической
регулировкой увеличения
Кабель управления
диафрагмой
Сменная камера
Монитор
Кабель камеры,
входящий
в комплект
поставки
AW-PH405
Кабель
управления
увеличением/
фокусировкой
AW-PH405
Внутренняя
панорамная-наклонная
головка
Сигналы управления наклонно-
поворотной головкой / камерой
AW-RP655
Многофункциональный
контроллер
AW-PS505A
Адаптер
переменного тока
AW-RP555
Мультигибридная панель
управления
AW-PS505A
Адаптер
переменного
тока
Кабель
прямого
подключения
10BASE-T
BNC кабель видеосигнала
Кабель
питания от сети
переменного тока
из комплекта
поставки
AW-PH405
К разъему
LENS I/F (1)
AW-PS505A
Адаптер
переменного
тока
AW-PS505A Адаптер
переменного тока
AW-CB400
Пульт
дистанционного
управления
AW-RP400
Пульт управления
панорамной/
наклонной головки
AW-IF400
Многофункциональный
контроллер
•
AW-IF400
