Установка
 Установка камеры
[Многоцелевая камера серии AK-HC1500G ]
При монтаже камеры примите меры к тому, чтобы она не соскочила и не упала с крепления.
 Установите объектив на многоцелевую камеру.
(1) Используемые объективы
• Применяйте только указанные ниже съемные объективы.
Fujinon Серии HA18, HA21, HA22
Canon Серии HJ17e, HJ21e
(2) Объективы, которые нельзя использовать
• Не следует использовать объективы больших размеров
(весом 5 кг и более и длиной 400 мм и более), номера моделей
которых приведены ниже, поскольку при их креплении на камере
общая балансировка установки будет нарушена.
Fujinon Серии HA42
Canon Серии HJ40, Серии J35

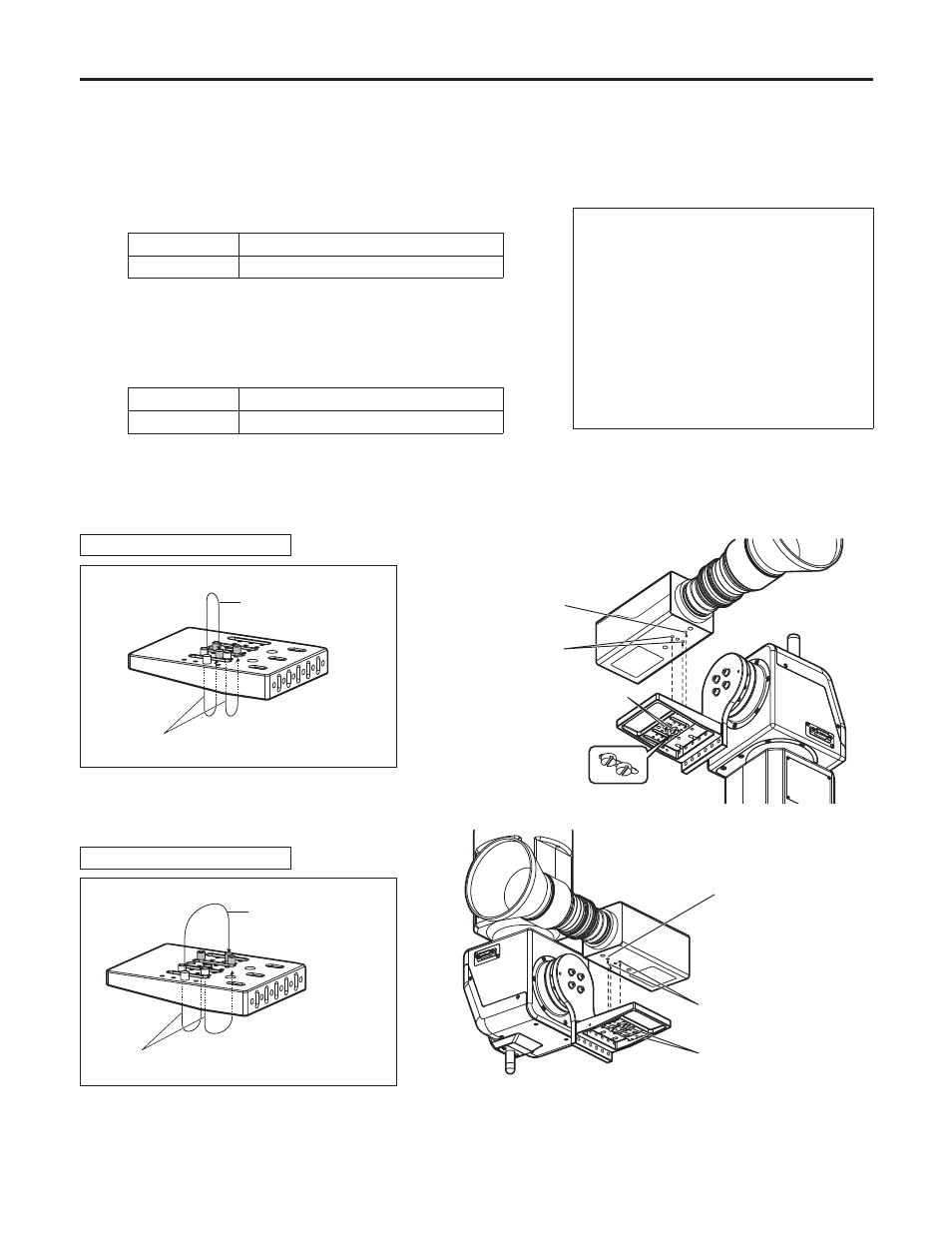

 Совместите многоцелевую камеру с направляющими штырями и зафиксируйте ее.
Поменяйте положение направляющих штырей и винтов на подставке для крепления камеры, как показано ниже на
рисунке, а затем присоедините монтажное основание камеры к поворотному плечу.

Не следует применять резиновые прокладки.
 Надежно затяните два крепежных винта с
помощью монтажного инструмента.
 Как и в случае со съемной камерой, поменяйте положение направляющих штырей и винтов на подставке
для крепления камеры, как показано ниже на рисунке, а затем присоедините монтажное основание камеры к
поворотному плечу.
Совместите
направляющие штыри.
Закрепите камеру
крепежными
винтами.
Крепежные винты
Закрепите камеру
крепежными винтами.
Совместите
направляющие штыри.
Крепежные винты
Для стендовой установки
Подставка для крепления камеры
Поменяйте положение
направляющих
штырей.
Поменяйте положение винтов крепления
камеры. (Переведите их во второй ряд.)
Для установки на потолке
Подставка для крепления камеры
Поменяйте положение
направляющих
штырей.
Поменяйте положение винтов крепления
камеры. (Переведите их во третьем ряд.)
Примечание  Максимальная нагрузка по
току разъема LENS I/F (2)
составляет 500 мA (макс.).
Даже для объективов
допустимых серий нельзя
использовать модели с
максимальным током
потребления более 500 мА.
Информацию о
максимальном потреблении
тока можно получить у
производителя объектива.
