РУССКИЙ
Установка
 Установка переключателей на плате ЦПУ

Установка переключателя SW1
Эти переключатели служат для настройки функций AW-PH405. Прежде чем изменять их установку, убедитесь в том,
что питание отключено.
№1: Селекторный переключатель Автофокус(AF)/экстендер (EXT).
Установите этот переключатель в положение ON при работе с автофокусируующимся объективом,
подключенным к разъему LENS I/F (1); Установите этот переключатель в положение OFF при работе с
объективом с электромеханическим приводом экстендера, подключенным к разъему ND/EXT.
№2: Переключатель возможности диагонального перемещения. Установите этот переключатель в положение
ON для использования возможности диагонального перемещения; установите его в положение OFF для
отключения возможности диагонального перемещения.
Параметры меню DIAGONAL MOTION допускают изменения для контроллера AW-RP655, или другого
контроллера, только в том случае, если переключатель возможности диагонального перемещения
находится в положении ON.
№3: Переключатель выбора диапазона угла наклона. Диапазон угла наклона составляет 300 градусов при
положении ON и 190 градусов при положении OFF.
Параметры настройки можно изменять с помощью персонального компьютера, или другого внешнего
устройства, только в том случае, если переключатель выбора диапазона наклона находится в положении ON.
№4: Переключатель автоматической компенсации изменения увеличения объектива, подключенный к разъему LENS I/F (2).
В нормальном режиме работы этот переключатель должен находиться в положении ON.
Установите этот переключатель в положение OFF, чтобы регулировать увеличение объектива вручную с
помощью самовозвратного регулятора.
При положении ON переключателя автоматической компенсации изменения увеличения производится
автоматическая компенсация параметра увеличения.
Поэтому невозможно правильное использование самовозвратного регулятора увеличения объектива.
№5, 6: Эти переключатели не используются. Не изменяйте их предустановленное положение.
№ Функции ON OFF
№1 Селекторный переключатель Автофокус(AF)/экстендер (EXT) AF EXT (Заводские установки по умолчанию)
№2
Переключатель включения/отключения
возможности диагонального перемещения
Возможность диагонального
перемещения. ON
(Заводские установки по умолчанию)
Возможность диагонального
перемещения. OFF
№3
Переключатель выбора диапазона наклона
300 градусов/190 градусов
300°
(Заводские установки по умолчанию)
190°
№4
Переключение автоматической компенсации
увеличения ON/OFF
Автоматической компенсации. ON
(Заводские установки по умолчанию) Автоматической компенсации. OFF
№5
Не используется (используется специалистом
по обслуживанию оборудования)
– (Заводские установки по умолчанию)
№6
Не используется (используется специалистом
по обслуживанию оборудования)
– (Заводские установки по умолчанию)
 Сведения о функции автоматической компенсации смещения увеличения
При использовании объектива, который не детектирует управляющее напряжение, используемое
наклонно-поворотной головкой для остановки масштабирования, может возникнуть разность потенциалов
со стороны головки, вызывающая смещение позиции увеличения даже в отсутствии сигнала управления
увеличением от контроллера наклонно-поворотной головки (например, AW-RP655). Для устранения этого эффекта
служит функция автоматической компенсации смещения увеличения, которая компенсирует управляющее
напряжение, подаваемое со стороны наклонно-поворотной головки для остановки масштабирования.

Установка посадочных характеристик
Для изменения посадочных характеристик установите переключатель следующим образом:
Мягкая посадка: Установите переключатель SW2 в правое положение (S). (Заводские установки по умолчанию)
посадка: Установите переключатель SW2 в левое положение (J).

Переключатель направления монтажа
При монтаже на потолке установите переключатель следующим образом:
Стендовый монтаж: Установите переключатель SW3 в правое положение (T). (Заводские установки по умолчанию)
Для установки на потолке: Установите переключатель SW3 в левое положение (H).
Примечание  Обязательно проверьте, что питание отключено, прежде чем изменять положение этого переключателя.

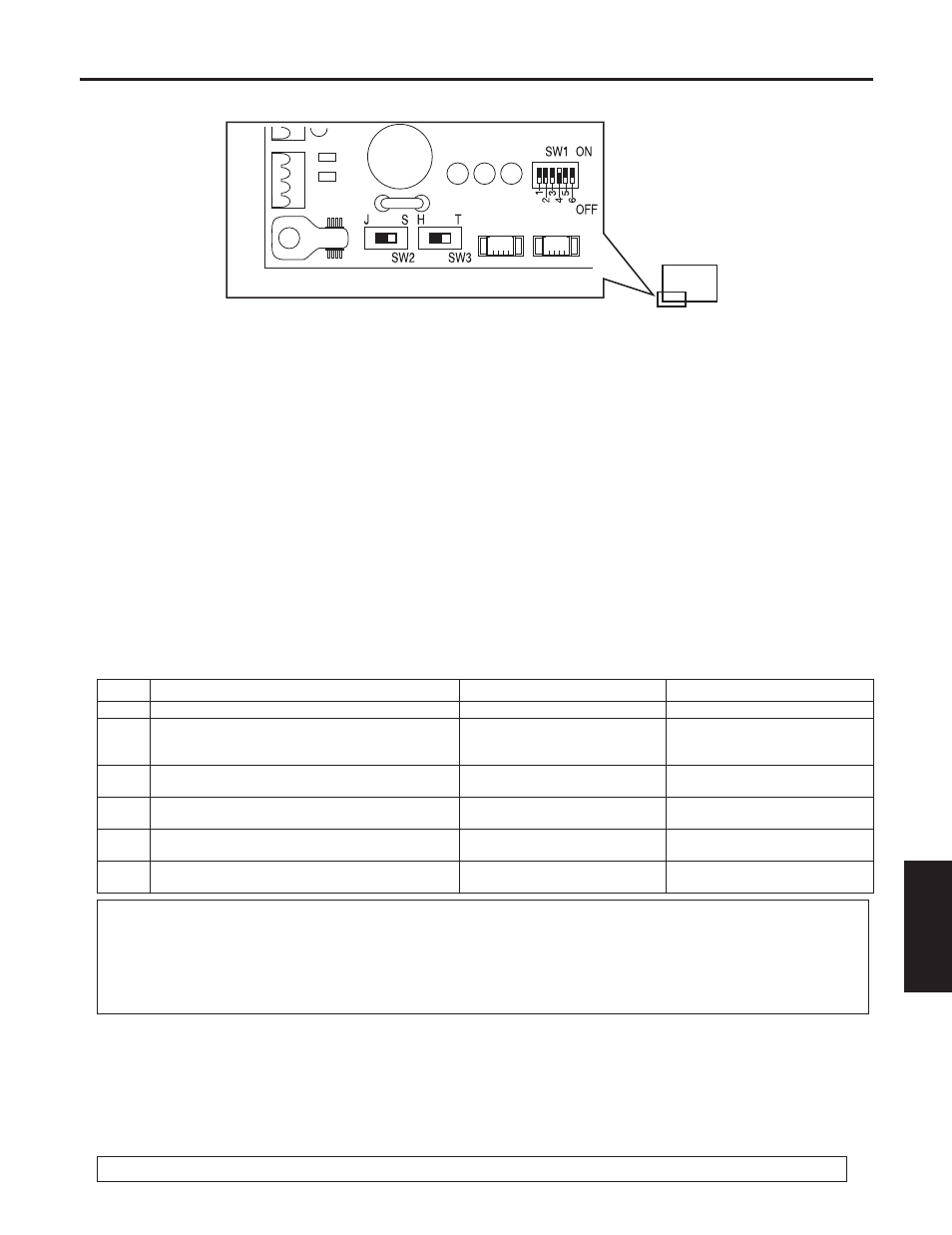

Печатная плата
ЦПУ
Увеличенное изображение платы ЦПУ
