Компоненты и их функции

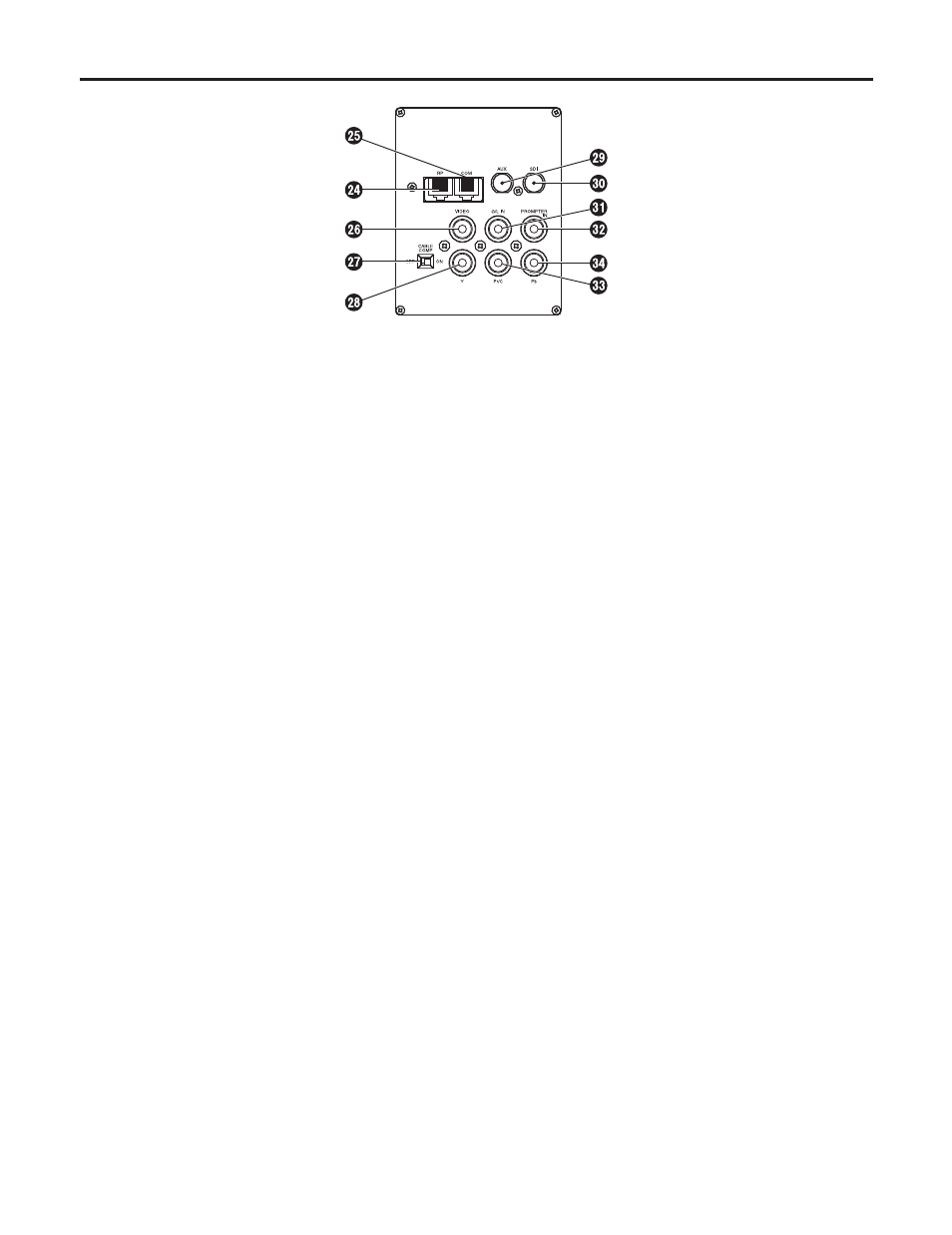

Панель подключения подставки

Разъем CONTROL IN RP [RP]
Через этот разъем передаются управляющие сигналы
камеры и наклонно-поворотной головки.
Он подключается к разъему TO PAN/TILT HEAD
многофункционального контроллера AW-RP655 и к
гибридной управляющей панели AW-RP555.
Для подключения используйте линейный кабель
10BASE-T (адекватный категории UTP 5).

Разъем COM [COM]
Этот разъем предназначен для вывода управляющих
сигналов, которые служат для расширения
функциональных возможностей камеры.

Разъем VIDEO [VIDEO]
Это выходной разъем видеосигналов сменная
камера.
Он подключается к разъему Y/VIDEO блок
компенсации кабеля, или монитора, и т.д.
Для этого подключения следует использовать BNC
коаксиальный кабель.

Переключатель CABLE COMP OFF/ON
[CABLE COMP]
Когда этот переключатель находится в положении
ON, сигналы, скомпенсированные на длину кабеля,
эквивалентную длине 500 метров выводятся на
разъем VIDEO и на разъемы Y, Pr и Pb.
Если этот переключатель включен в сочетании
с блоком компенсации кабеля AW-RC400, длину
видеокабеля можно увеличить максимум до
1000 метров.

Разъем Y [Y]
Это выходной разъем видеосигналов камеры.
Он подключается к разъему Y/VIDEO блока
компенсации кабеля AW-RC400, монитора, и т.д.
Для этого подключения следует использовать BNC
коаксиальный кабель.

Разъем AUX [AUX]
Это выходной разъем видеосигналов камеры.
Он обеспечивает вывод сигналов SDI, сигналов VBS,
и т.д., подаваемых через BNC коаксиальный кабель
на разъем AUX IN.
Для подключения используйте BNC коаксиальный
кабель.
Для сигналов, которые выводятся с этого разъема, не
предусмотрена компенсация кабеля.

Разъем SDI [SDI]
Это выходной разъем видеосигналов камеры.
Он обеспечивает вывод сигналов SDI, сигналов VBS,
и т.д., подаваемых через BNC коаксиальный кабель
на разъем SDI IN.
Для подключения используйте BNC коаксиальный
кабель.
Для сигналов, которые выводятся с этого разъема, не
предусмотрена компенсация кабеля.

Разъем G/L IN [G/L IN]
Это разъем синхронизации видеосигналов.
Он подключается к разъему G/L OUT блока
компенсации кабеля AW-RC400, или к другому
модулю.
Для этого подключения следует использовать BNC
коаксиальный кабель.

Разъем PROMPTER IN [PROMPTER IN]
Через этот разъем подаются видеосигналы для
телесуфлера.
Для этого подключения следует использовать BNC
коаксиальный кабель.

Разъем Pr/C [Pr/C]
Выходной разъем видеосигналов камеры.
Он подключается к разъему Pr/C блока компенсации
кабеля AW-RC400, или монитора, и т.д.
Для этого подключения следует использовать BNC
коаксиальный кабель.

Разъем Pb [Pb]
Выходной разъем видеосигналов камеры.
Он подключается к разъему Pb блока компенсации
кабеля AW-RC400, или монитора, и т.д.
Для этого подключения следует использовать BNC
коаксиальный кабель.
