Компоненты и их функции

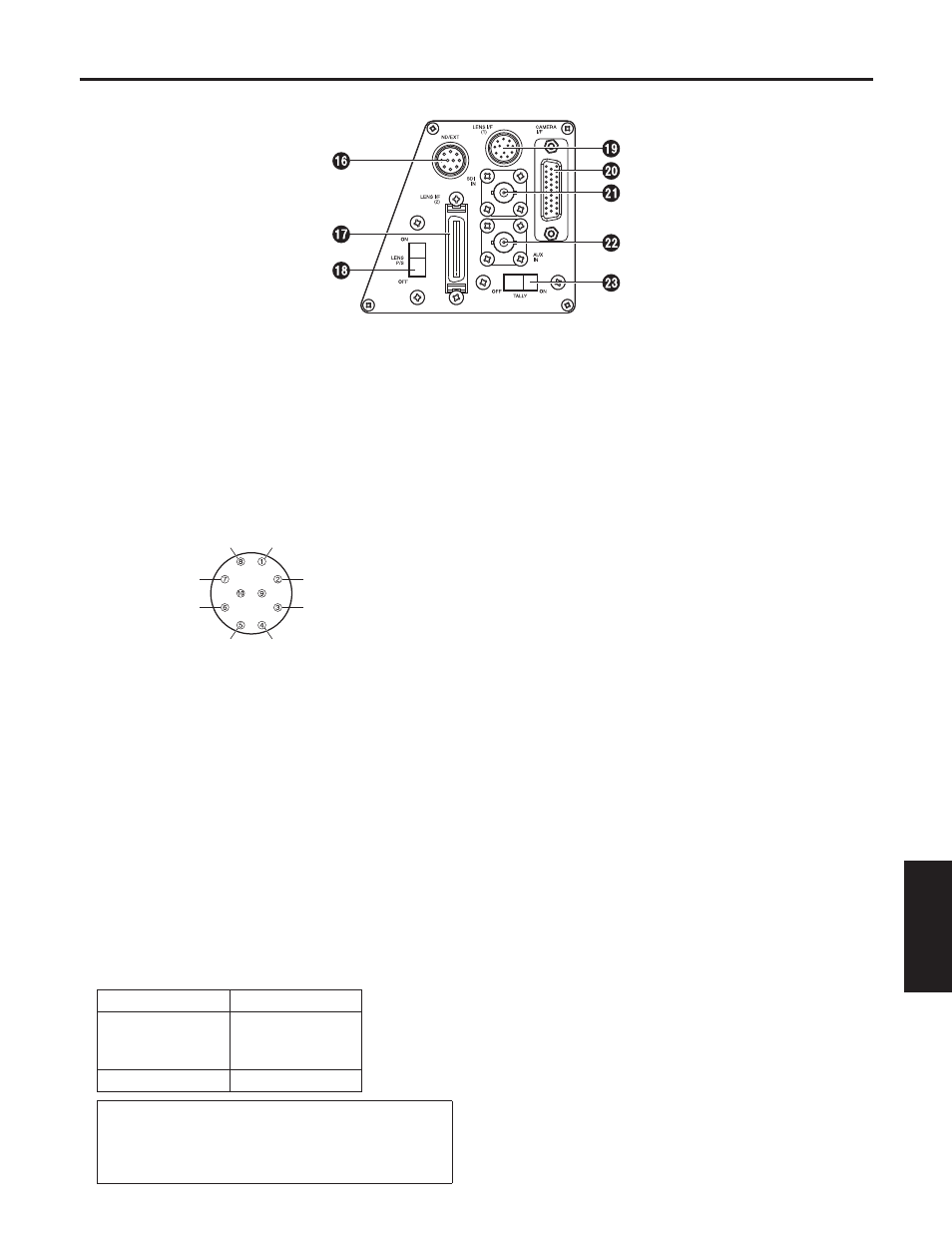

Панель подключения поворотной головки
Разъем ND/EXT [ND/EXT]
TСлужит для управления ND фильтром и
экстендером объектива с электромеханическим
приводом.
Нужно подключить этот разъем при использовании
объектива с электромеханическим приводом
с функциями ND фильтра и экстендера. Для
подключения этого разъема необходим кабель,
указанный в разделе “Спецификации кабеля” на
странице 25.
CVCC (12 V)
CanonEXT ()
CGND
EXT Return
CanonEXT ()
ND Signal
EXT Signal
ND Return
( Расположение контактов со стороны
оконечного разъема кабеля)
Hагрузка по току на контактах CVCC и CGND
составляет 500 мА (макс.). Недопустимо использовать
любые устройства, максимальное потребление тока
которыми превышает 500 мА.
LENS I/F (2) разъем [LENS I/F (2)]
Используется в случае применения объективов IAS,
WAS или VAS производства Canon, или объектива RD
производства Fujinon.
Для подключения объектива к разъему необходим
дополнительный соединительный кабель.
Hагрузка по току разъема LENS I/F (2) составляет
500 мA (макс.).
Недопустимо использовать объективы, максимальное
потребление тока которыми превышает 500 мА.
Информацию о максимальном потреблении тока
можно получить у производителя объектива.
Объектив
Кабель
Canon
Цифровой
Аналоговый
AW-CA4DLZG
AW-CA4ALZG
Fujinon
AW-CA4FLZG
Примечание
Для правильного подключения
соединительного кабеля
обратитесь к соответствующим
инструкциям.
Переключатель LENS P/S ON/OFF [LENS P/S]
При положении ON этого переключателя, питание
на объектив подается с разъема LENS I/F (1). При
положении OFF питание на объектив с разъема LENS
I/F (1) не подается.
Установите этот переключатель в положение OFF
при подаче питания от внешнего источника без
использования специального кабеля из комплекта
камеры AW-PH405.
LENS I/F (1) разъем [LENS I/F (1)]
Служит для управления увеличением и фокусировкой
объектива с электромеханическим приводом.
Для подключения используйте специальный кабель
дистанционного управления (увеличение/фокус)
объектива.
Разъем CAMERA I/F [CAMERA I/F]
Служит для управления съемной камерой.
Используйте специальный кабель из комплекта
поставки AW-PH405 для соединения этого разъема с
разъемом REMOTE на камере.
В зависимости от функций дополнительной платы
может потребоваться специальный кабель камеры
(продается отдельно).
Разъем SDI IN [SDI IN]
С помощью коаксиального кабеля подключите этот
разъем к разъему SDI OUT платы AW-PB504 SDI, или
другой платы, установленной в съемной камере.
Разъем AUX IN [AUX IN]
Этот разъем с помощью BNC коаксиального кабеля
подключается к разъему SDI OUT платы AW-PB504
SDI, или другой платы, установленной в съемной
камере, или к VBS разъему AK-HDC1500G или другой
панели преобразователя с понижением частоты,
установленной в многоцелевой камере AK-HC1500G.
Переключатель TALLY OFF/ON [TALLY]
Когда этот переключатель находится в положении
ON, индикаторная лампа светится при поступлении
выбранных сигналов. Если этот переключатель
находится в положении OFF, () индикаторная
лампа не светится даже при поступлении выбранных
сигналов.
