RL400

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

СДЕЛАНО В РОССИИ

АВТОМОБИЛЬНАЯ

ПРОТИВОУГОННАЯ СИСТЕМА

MAGIC SYSTEMS

МЕДЖИК СИСТЕМС

ТУ 4372-109-35477879-2008

РЕЛЕ БЛОКИРОВКИ

Проектирование, разработка и производство
соответствует требованиям ISO 9001:2000

R

СТ

ГИ

Е

Р

Р

1.

Назначение

Реле блокировки RL400 (далее RL400) предназначено для

защиты автомобиля от угона путем размыкания электроцепей
управления двигателем. Управление производится сигналами
по радиоканалу на частоте 2,4 ГГц от изделия PGSM-Спутник.

В автомобиле можно устанавливать до пяти RL400.

Повышенная секретность дополнительно обеспечивается
настройкой RL400 на С-код изделия PGSM-Спутник.

2. Технические характеристики

Коммутируемое напряжение, В ……….................….…...

12

Коммутируемый ток, кратковременно, А, не более …....

20

Ток через контакты реле долговременно, А, не более.... 10
Напряжение питания, постоянно, В …………..........…..... 8-16

в течение одного часа, В, не более ................

18

в течение одной минуты, В, не более .............

24

Средний ток потребления, мА, (не более) ...................

3,5

Ток потребления при блокировке, мА, не более ...........

80

Температурный диапазон, °С …………................... -40 +85
Частота радиоканала , МГц, ................................. 2400-2500
Мощность излучения реле, мВт, не более ............ 5
Дальность действия реле, м, .................................... 5-10

Код радиоуправления .................... диалоговая авторизация

с индивидуальными ключами шифрования

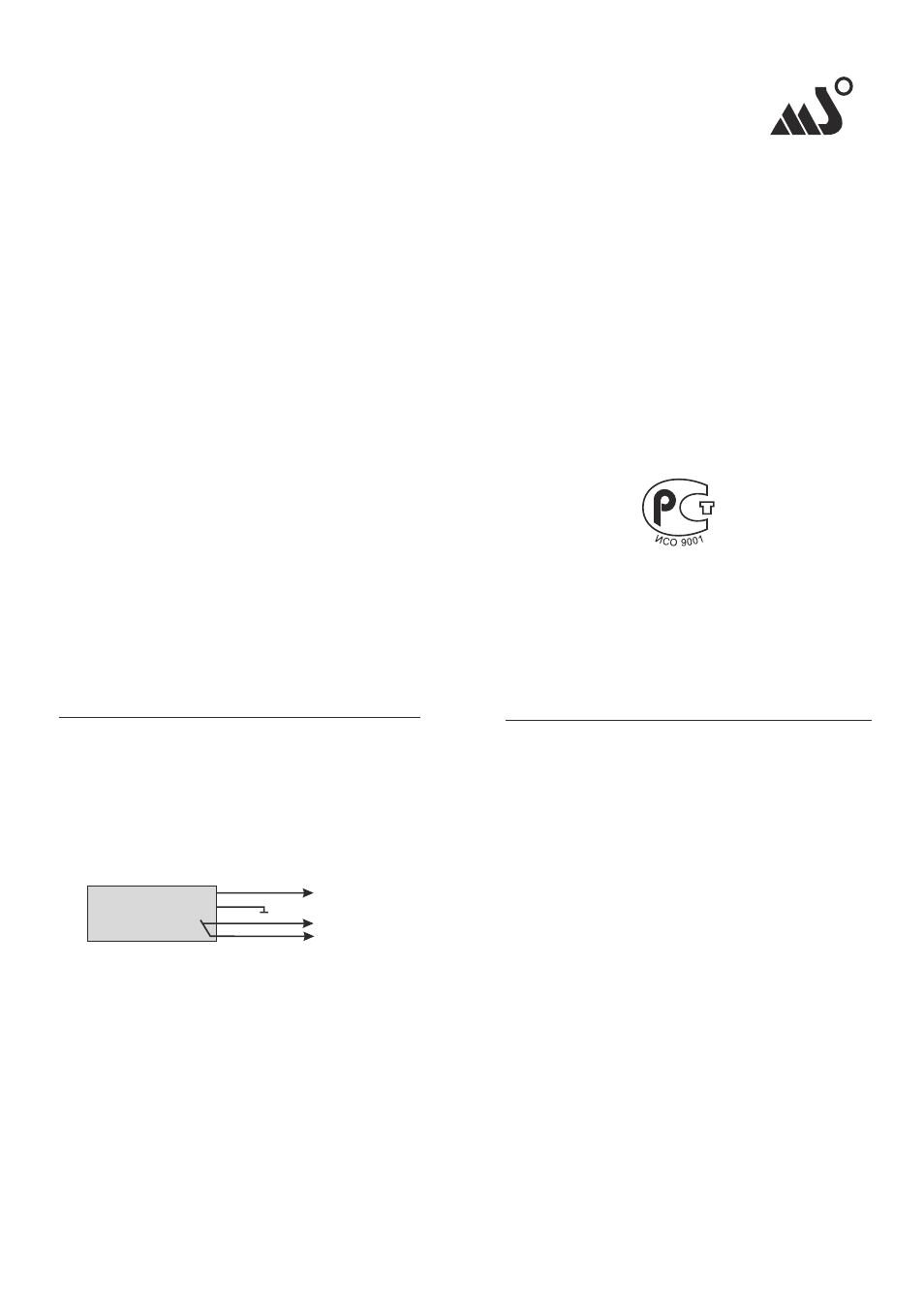

2 RL400

+12В

К блокируемым

цепям

черный

черно-желтый

красный

RL400

черно-желтый

3. Устройство и работа

Питание на RL400 постоянно подается по красному (+12В)

и ч е р н о м у ( о б щ и й ) п р о в о д а м . Б л о к и р о в а н и е /
разблокирование электроцепей автомобиля производится
посредством встроенных нормально-замкнутых контактов
RL400 (черно-желтые провода).

3.1. Режим ОХРАНА
П р и н а ч а л е / и з м е н е н и и д в и ж е н и я а в т о м о б и л я ,

находящегося в ОХРАНЕ, RL400 связывается по радиоканалу с
изделием PGSM-Спутник в течение 15 с (максимум 45 с при
сильных радиопомехах), и получая подтверждение о том, что
режим ОХРАНА действует, разрывает блокируемую цепь на 10 с
(отложенная блокировка), что позволяет заглушить двигатель
автомобиля.

Если связь по радиоканалу не была установлена, например,

PGSM-Спутник был отключен, блокировка произойдет через 45
секунд после начала/изменения движения.

Блокировк а становится мгновенной при начале/

изменении движения (отмена отложенной блокировки), если
последняя блокировка была перед этим в течение минуты.

3.2. Режим СНЯТО С ОХРАНЫ

В режиме СНЯТО С ОХРАНЫ RL400 периодически

связывается по радиоканалу с изделием PGSM-Спутник. После
перехода изделия PGSM-Спутник в охрану RL400 перейдет в
охрану в течение одной минуты при наличии канала
радиосвязи.

При отсутствии канала радиосвязи, например, PGSM-

Спутник был отключен, RL400 встанет в охрану только после
определения 2-ух минутной остановки автомобиля.

RL400 3
