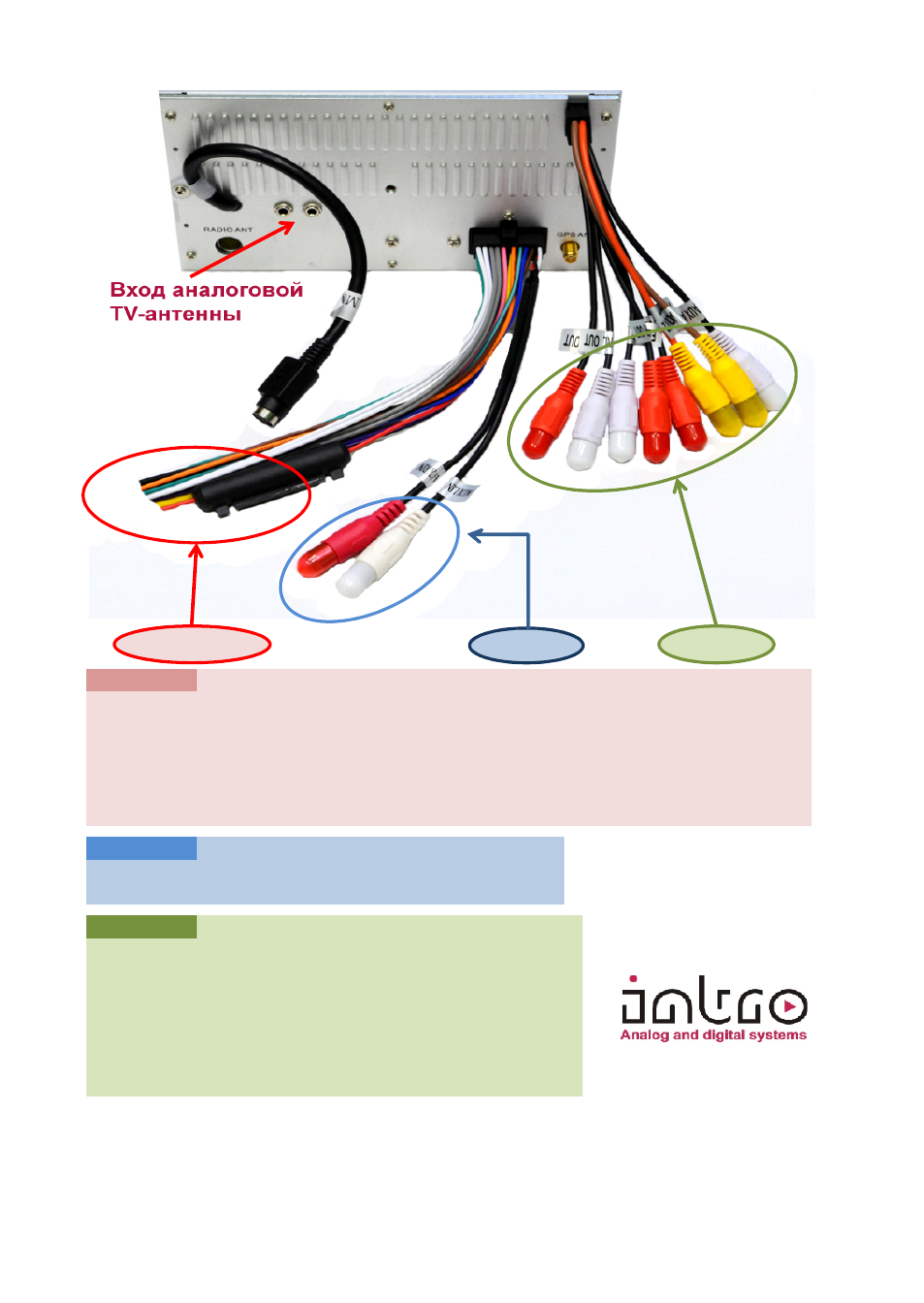

Инструкция по эксплуатации INTRO CHR-7754 HYUNDAI STAREX_installation

Aa bb

Advertising
background image

AA
WHEEL

Зелен\бел

(Провод рулевого управления)

Power Lamp

Оранжевый

(Подсветка (+))

Back Car

Коричневый

(Включение входа камеры (+))

Brake

Розовый

(Сигнал ручного тормоза (-))

Antenna

Синий

(Управление на антенну (+) - 500 mA MAX)

Woofer Pow

Синий

(Управление на внешн усилитель (+) - 500 mA MAX)

BB
AUX L IN

Белый

(Вход звука левый)

AUX R IN

Красный

(Вход звука правый)

CC
FR-OUT

Красный

(Фронт правый аудио выход)

FL-OUT

Белый

(Фронт левый аудио выход)

RR-OUT

Красный

(Тыл правый аудио выход)

RL-OUT

Белый

(Тыл левый аудио выход)

CCD-IN

Красный

(Вход камеры)

AV OUT 1

Оранжевый

(Выход видео 1)

WWW.CARAUDIO.SU

AV OUT 2

Коричневый

(Выход видео 2)

AA

BB

CC
