Глава 4
МОТОРНЫЙ ОТСЕК
Высоковольтное
электрооборудование
ПРЕДОСТЕРЕЖЕНИЕ
Контакт с высоковольтным
оборудованием может при-
вести к поражению электриче-
ским током, серьезным ожогам
и даже к смерти.
Высоковольтные устройства
обозначены предупреждаю-
щими этикетками, и их обслу-
живание должны проводить
только квалифицированные
техники на станции техниче-
ского обслуживания официаль-
ного дилера.
Запрещается снимать, вскры-
вать или пытаться внести
какие-либо изменения в кон-
струкцию этих устройств.
Избегайте прикасаться к про-
водам с оранжевой изоляцией.
Запрещается обрезать или
вносить какие-либо изменения
в высоковольтные провода и
кабели.
1
2
4
3
5
6
11
10
9
8
7

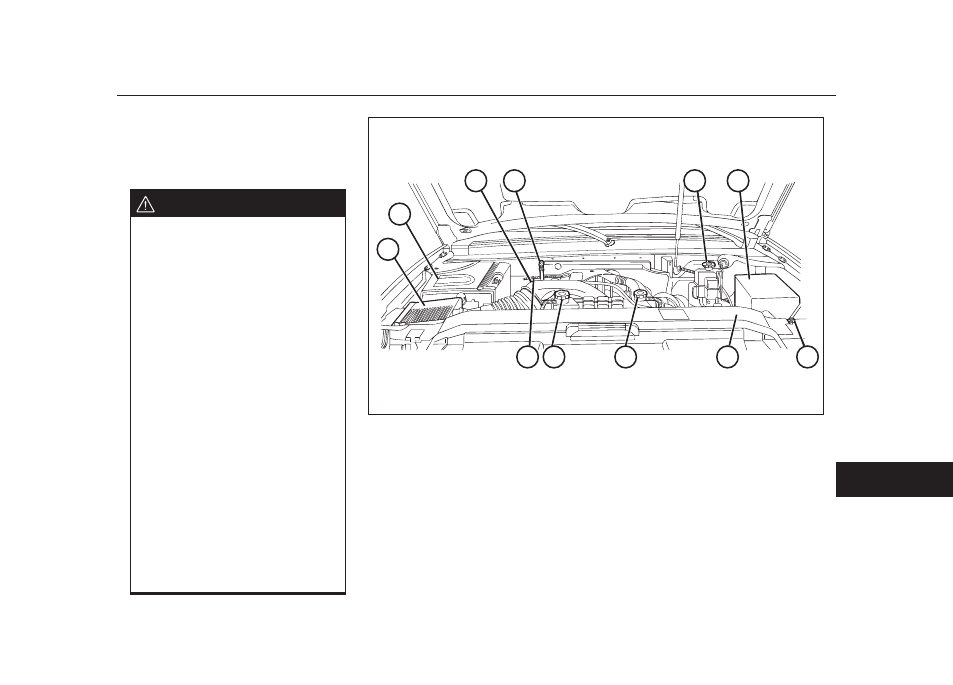

Общий вид моторного
отсека
Открыв капот, вы увидите следую-
щие компоненты:
1. Воздухоочиститель/воздуш-
ный фильтр
2. Управляющий модуль силово-
го электродвигателя/генера-
тора
3. Масляный щуп двигателя
4. Масляный щуп автоматиче-
ской коробки передач
5. Бачок с тормозной жидкостью
6. Блок предохранителей в мо-
торном отсеке
7. Крышка маслозаливной горло-
вины двигателя
